Замена батарейки Casio F-91W
Добро пожаловать в это краткое руководство по замене литиевой батарейки CR2016 в часах Casio F91-W. Casio F91-W — популярные цифровые часы, известные своей доступностью, прочностью и простотой. Однако, как и у всех электронных устройств, батарейка со временем разрядится и потребует замены. К счастью, замена батарейки в Casio F91-W — простой процесс, который можно выполнить всего несколькими базовыми инструментами и новой батарейкой CR2016. В этом руководстве мы пошагово покажем процесс замены батарейки в ваших Casio F91-W, чтобы Вы могли продолжать пользоваться этими надежными часами многие годы.
Шаг 1

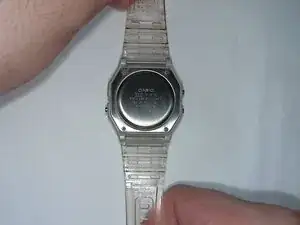

Положите часы дисплеем вниз, чтобы открыть заднюю крышку.
Шаг 2

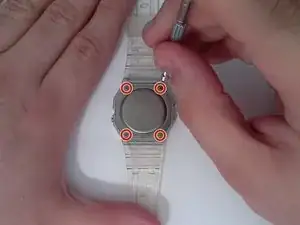

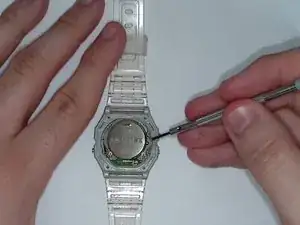

С помощью небольшой крестовой отвертки выкрутите четыре винта, соединяющие заднюю крышку с корпусом часов.

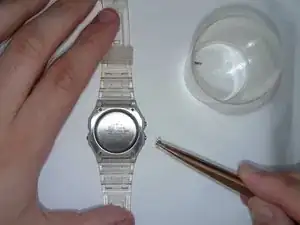

Поместите винты в небольшой пакет или контейнер для сохранности во время замены батарейки.
Особое внимание при выкручивании винтов — избегайте их выпадения.
Аккуратно снимите заднюю крышку и отложите в сторону.
Шаг 3

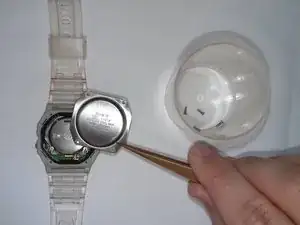

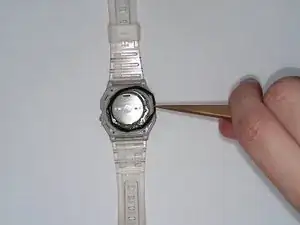

С помощью пинцета аккуратно снимите уплотнительное кольцо с фаски вокруг механизма часов.
Рекомендуется сфотографировать положение уплотнительного кольца до его снятия, чтобы запомнить ориентацию при обратной установке.
Шаг 4

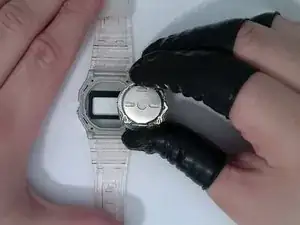

Аккуратно подденьте механизм часов из корпуса с верхнего правого угла. Прилагайте как можно меньше усилий.
Когда механизм немного приподнят над корпусом, Вы можете осторожно вынуть его пальцами.

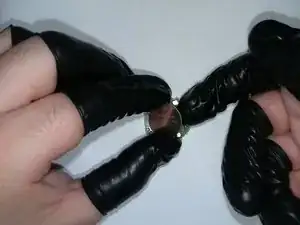

Поскольку Вы прикасаетесь к внутренностям часов, рекомендуется использовать перчатки или напёрстки для пальцев (если возможно), чтобы сохранить механизм чистым и избежать коррозии.
Шаг 5

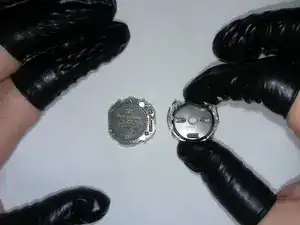

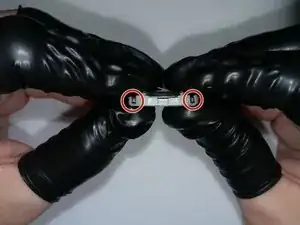

Аккуратно отстегните петли, удерживающие крышку отсека батарейки на механизме часов.
Всего необходимо отстегнуть четыре петли — по две с каждой стороны механизма. Убедитесь, что Вы отсоединили все четыре петли перед попыткой снять крышку отсека батарейки, чтобы не повредить механизм.
Шаг 6
Снимите крышку отсека батарейки и отложите её в сторону, обнажив разряженную батарейку.
Обратите внимание на ориентацию батарейки. Если Вы не установите батарейку в правильной ориентации, часы не будут получать питание.
Шаг 7

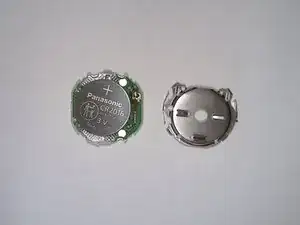

Осторожно извлеките старую батарейку и установите новую.

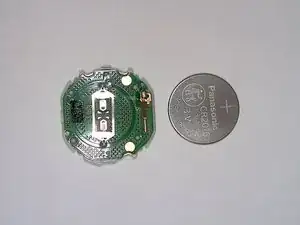

Если Вы ранее не заменяли батарейку в Casio F-91W, батарейка может быть зафиксирована небольшим куском черного клея (виден слева на печатной плате на втором изображении).

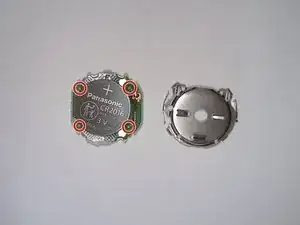

Убедитесь, что заменённая батарейка плотно располагается между четырьмя белыми пластиковыми стойками, окружёнными на третьем изображении.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
