Замена материнской платы Pebble Time Round

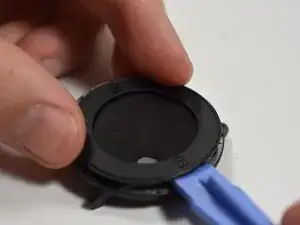

Затолкните лопаткой для вскрытия щель между корпусом часов и стеклянным ободком экрана.

Осторожно подденьте ободок экрана и отделите его от устройства.

Если вам трудно отделить передний ободок от корпуса, попробуйте немного подогреть часы феном.

Между отверстиями в корпусе и передним ободком зажаты три очень маленькие пружины. Они могут выпрыгнуть после снятия ободка, поэтому не потеряйте их! Снимите их и положите в безопасное место после удаления ободка.

Оттяните защитную пленку от устройства, разрывая слой клея.

Отделите защитную пленку от экрана.

Чтобы заново запечатать клей на защитном стекле, просто нагрейте клей.

Вставьте инструмент для поддевания между рамкой ободка и электронно-бумажным экраном. Проведите инструментом вокруг окружности рамки, пока она не отделится от экрана.

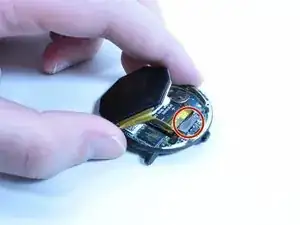

Небольшо приподнимите экран — вы увидите жёлтый кабель, подключённый к материнской плате.

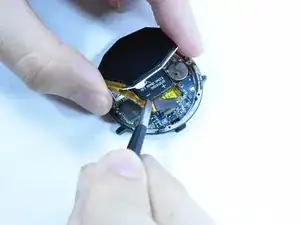

Используйте пинцет, чтобы аккуратно вытащить кабель из разъёма на материнской плате и отключить его.

С помощью пинцета отключите маленький жёлтый провод от верхней части электронно-бумажного экрана.

Провод закреплён небольшим количеством клея, поэтому он легко отстанет.

Снимите три винта, крепящие материнскую плату, с помощью крестовой отвёртки Phillips #000.

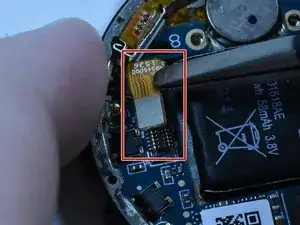

Отключите кабель, соединяющий мотор вибрации материнской платы, микрофон и датчик света.

Извлеките материнскую плату из устройства.
