Повторное уплотнение часов после ремонта

Вымойте руки! Масло и грязь на пальцах могут попасть внутрь часов и затруднить работу с используемым клеем.

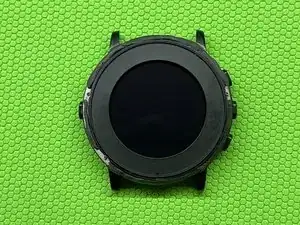

Для подготовки к повторному уплотнению часов тщательно очистите уплотняемые поверхности.

Я использовал изопропиловый спирт на ватных тампонах для очистки ободка и уплотняемых поверхностей корпуса часов. Весь старый материал уплотнителя должен быть удалён.

С легче очистить уплотняемую поверхность корпуса при снятом дисплее, поэтому если Вы снимаете дисплей во время ремонта — очистите её тогда!

Sugru — это формуемый клей с консистенцией, похожей на пластилин. Он поставляется в маленьких одноразовых пакетиках и отвердевает при воздействии влажности воздуха.

Убедитесь, что Вы готовы повторно уплотнять часы, когда откроете Sugru — он начнёт отвердать примерно через 30 минут.

Если у Вас есть запайщик для пищевых пакетов, им можно запечатать оставшийся Sugru для последующего использования, чтобы не тратить зря. На уплотнение одних часов расходуется очень небольшое количество Sugru.

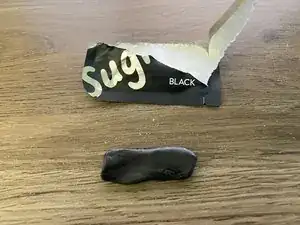

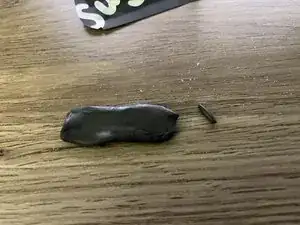

Оторвите очень маленький кусочек Sugru

Сформируйте его пальцами, раскатывая по столу или другой поверхности, пока толщина не станет меньше 1 мм.

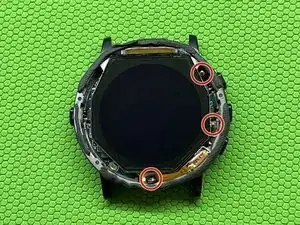

Мы хотим покрыть уплотняемую поверхность часов, не допуская попадания клея в (3) отверстия для пружинок.

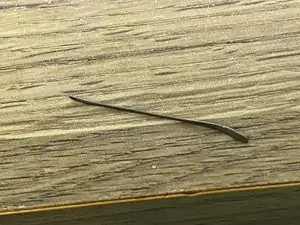

В эти отверстия вставляются маленькие пружинки, которые обеспечивают электрическое соединение между корпусом часов и ободком.

Если хотите улучшить водозащиту конечного изделия, Вы можете облить весь периметр корпуса Sugru, но это может снизить радиус действия Bluetooth. Я сам этого не тестировал, но проверю при следующем ремонте таких часов.

Выложите маленькие полоски раскатанного Sugru, пока не покроете периметр ободка. Легко придавите Sugru к ободку, чтобы он зафиксировался на месте.

Я нанес более толстый слой Sugru, чем нужно, на этих часах — с этим мы разберёмся позже. Вам следует раскатывать Sugru немного тоньше, чем сделал я.

Эти пружинки ДОЛЖНЫ быть установлены для правильной работы часов: без них соединение Bluetooth будет иметь очень малый радиус действия или вообще не работать. Их очень легко потерять и практически невозможно заменить!

Рекомендую выполнять этот шаг после установки внутреннего ободка дисплея, но в моих фоторазборах я установил их сначала. При повторной установке ободка их легко потерять.

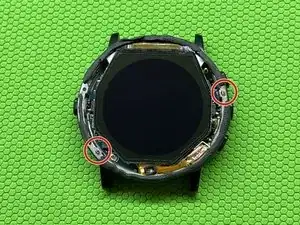

Для пружинок предусмотрено три отверстия, но в нескольких Pebble Time Round, которые я ремонтировал, мне удавалось сохранить только две пружинки. Либо я плохо за ними слежу, либо некоторые модели изготавливаются с двумя пружинками. Собранные часы, как правило, работают нормально и с двумя пружинками. Рекомендую по одной пружинке справа и слева.

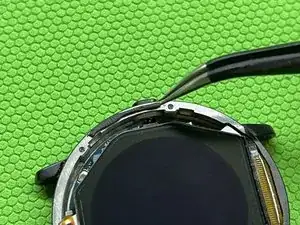

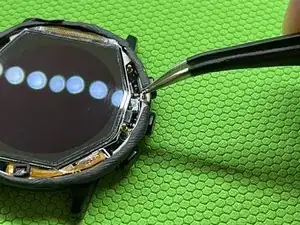

Используйте пинцет, чтобы аккуратно поместить пружинку в каждое отверстие, крайне осторожно, чтобы не потерять их.

Установите внутренний ободок дисплея поверх дисплея и нанесённого Sugru.

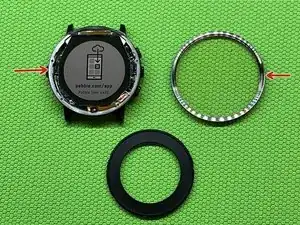

Внутренний ободок должен быть правильно ориентирован для корректной работы часов. Отверстие для датчика освещённости должно находиться внизу, а два «пого» контакта на плате должны совпасть с контактами на внутреннем ободке.

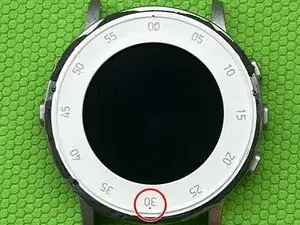

На серебристых Pebble Time Round ободок правильно ориентирован, когда отметка «30» находится внизу.

Ободок правильно установлен, когда он сидит заподлицо с дисплеем; в корпусе есть вырезы, с которыми он должен совпадать.

Это Ваш последний шанс предотвратить случайное запечатывание пыли, отпечатков пальцев или другой грязи.

Возьмите микрофибровую салфетку, сбрызнутую изопропиловым спиртом, и протрите дисплей, внутренний ободок и внутреннюю сторону стекла, убедившись, что всё чисто.

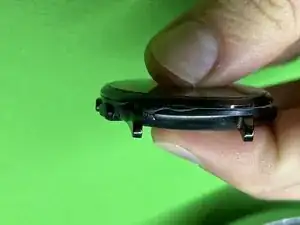

Установите внешний стеклянный ободок и хорошо прижмите часы по всему периметру ободка.

Некоторое количество Sugru должно выдавиться по краям — удалите его тряпкой или ватными палочками. Удалять излишки легче до их высыхания.

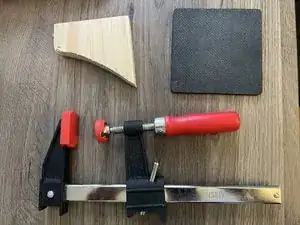

Теперь можно собрать приспособление, чтобы дать Sugru высохнуть. Я использовал струбцину C-clamp, куски древесины и пенопластовую подкладку, чтобы сжать часы.

Дерево помогает равномерно распределить силу струбцины по дисплею, а пенопласт защищает стекло.

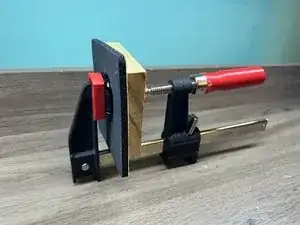

Сделайте «сэндвич» с часами, поместив их между древесиной и пеной и зажав струбциной. Затяните струбцину настолько, чтобы часы были сжаты, но не чрезмерно.

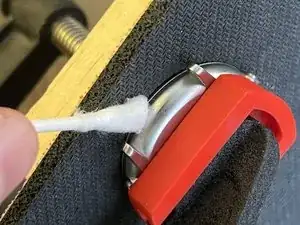

Удалите любые выступившие излишки Sugru ватной палочкой.

Оставьте часы зажатыми в струбцине на 24 часа, чтобы Sugru успел отвердеть.

После отверждения Sugru снимите часы со струбцины и очистите излишки клея.

Я обнаружил, что проведение краем ногтя вдоль шва хорошо удаляет небольшие остатки, которые могли там застрять.

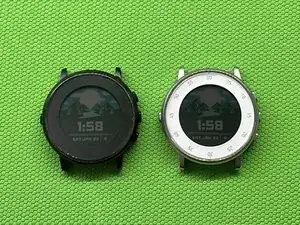

Важно помнить, что после этого ремонта у часов будет небольшая водостойкость, но это нормально, потому что изначально они не были полностью водонепроницаемы. Если Вы не будете принимать душ с часами или плавать в них, всё должно быть в порядке!

Если Вам снова потребуется вскрыть часы, это может быть непросто, так как Sugru довольно прочен. Я бы предложил аккуратно поддеть в шве лезвием бритвы и медленно раздвигать корпус, но сам этого не пробовал.
