Замена вибромотора ASUS ZenWatch

На ремешке имеется защёлка. Сдвиг этой защёлки в сторону, противоположную ремешку, ослабляет натяжение на фиксаторе-пружине, позволяя вынуть ремешок.

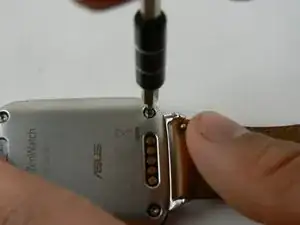

Используйте отвертку T5 Torx, чтобы выкрутить четыре винта на корпусе.

Используйте магнитный коврик, чтобы все детали оставались в одном месте!

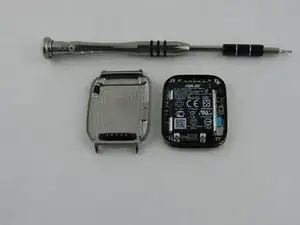

Корпус легко поддевается при лёгком нажатии руками.

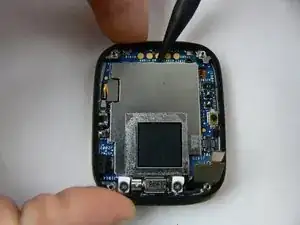

Пинцетом аккуратно снимите тканевую защиту на соединении батареи.

Будьте осторожны при снятии ткани. Слишком сильное усилие может повредить контакт металлическим пинцетом.

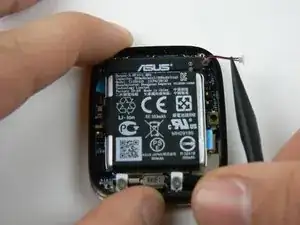

Используйте прочную лопатку, чтобы осторожно подвинуть контакт к верхней части корпуса.

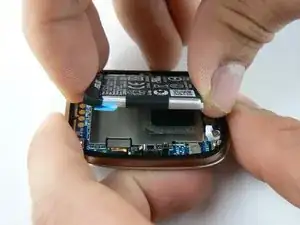

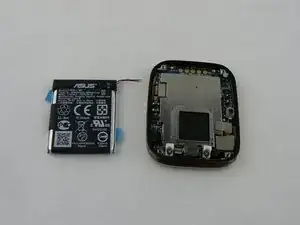

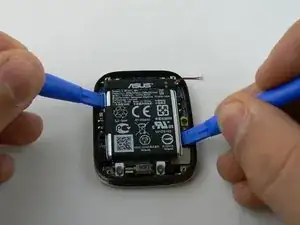

Аккуратно подденьте батарею пластиковыми инструментами для поддёма.

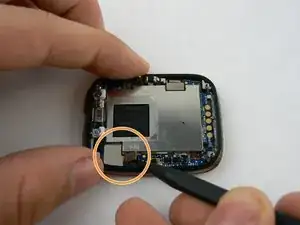

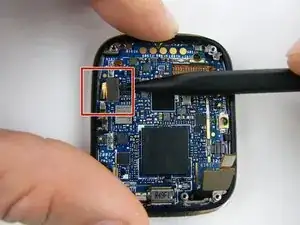

Металлическим пинцетом аккуратно снимите тканевое покрытие с разъёма в правом нижнем углу.

Используя прочную пластиковую лопатку, подденьте соединительную ленту вверх.

На одной ленте два контакта. Не прикладывайте чрезмерную силу, чтобы не порвать ленту!

Защитная пластина теперь готова к безопасному снятию.

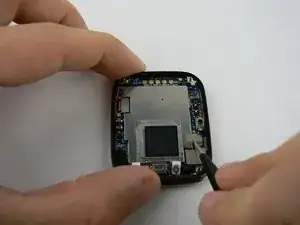

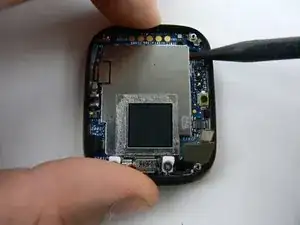

Прочной лопаткой подденьте металлическую пластину по против часовой стрелки.

На пластине есть небольшие вырезы, что облегчает поддевание с каждой стороны.

Сзади пластины также имеется небольшой кусочек клея.

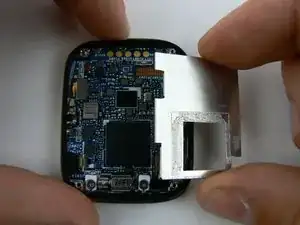

Снимите ослабленную пластину и отложите в сторону.

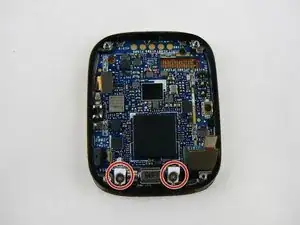

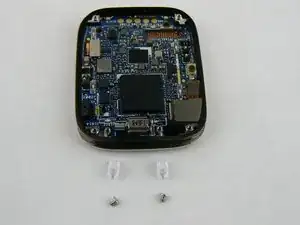

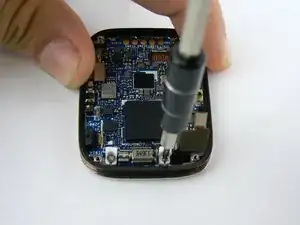

Отверткой Phillips 000 выкрутите винт и снимите пластиковые фиксаторы.

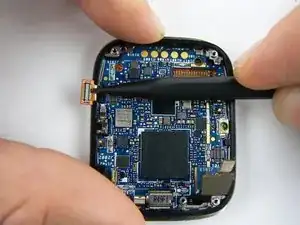

Прочной лопаткой подденьте последний контактный шлейф, расположенный в левом углу.

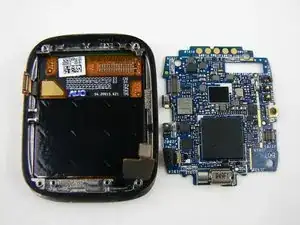

После отключения всех разъёмов материнскую плату можно аккуратно поддеть и извлечь из корпуса часов.

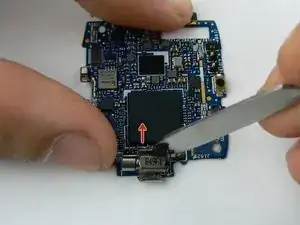

Плоской металлической лопаткой отогните маленькие металлические защёлки, удерживающие мотор.

Не сгибайте их слишком сильно — они легко могут сломаться!

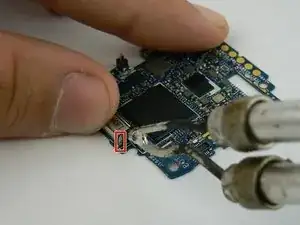

Паяльником нагрейте две паяльные лапки на задней стороне мотора.

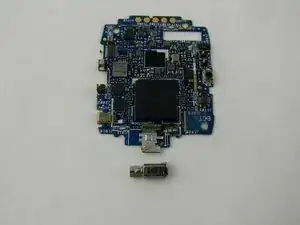

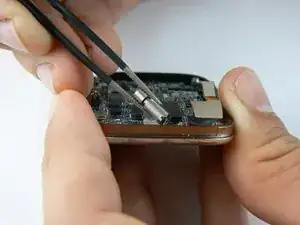

Металлическим пинцетом подденьте и снимите мотор.

Паяльник сильно нагревается! Не обожгитесь и не касайтесь им других частей платы.
