Замена материнской платы Huawei Watch GT 2e

Выключите часы:

Нажмите и удерживайте верхнюю кнопку >3 сек.

Нажмите «Выключить».

Нажмите маленький сдвижной выступ на одном из штифтов ремешка внутрь, в сторону центра ремешка.

Удерживая выступ, вытяните одну сторону штифта из гнезда в корпусе часов, затем другую сторону.

Снимите ремешок.

Повторите этот процесс для снятия второго ремешка.

Снимите четыре винта T3 Torx длиной 3,5 мм на задней панели часов.

Поместите острый конец лопатки в маленькое отверстие на боковой стороне задней крышки.

С помощью лопатки отодвиньте заднюю крышку от корпуса, чтобы создать небольшой зазор. Приложите равномерное усилие, чтобы отделить две части.

Зафиксируйте заднюю крышку пальцем, чтобы она не резко не раскрылась и не повредила гибкий кабель.

Не открывайте заднюю крышку полностью пока — она всё ещё соединена с материнской платой тонким гибким кабелем.

Откройте сборку задней крышки в сторону кнопок, чтобы получить доступ к разъёму межсоединительного гибкого кабеля.

Снимите винт Phillips длиной 2,5 мм, фиксирующий кронштейн межсоединительного кабеля.

При повторной сборке может понадобиться пара остроконечных изогнутых пинцетов, чтобы установить винт, так как винты не фосфорные и не притягиваются магнитной насадкой.

Используйте пинцет, чтобы сдвинуть кронштейн межсоединительного кабеля вниз и влево, чтобы отщёлкнуть его.

Снимите кронштейн межсоединительного кабеля.

При сборке убедитесь, что устанавливаете кронштейн снизу слева вверх направо, чтобы защёлкнулась маленькая защёлка.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить межсоединительный кабель.

Снимите сборку задней крышки.

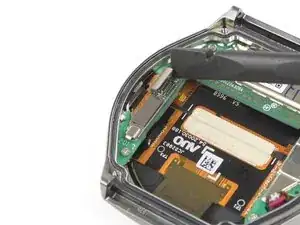

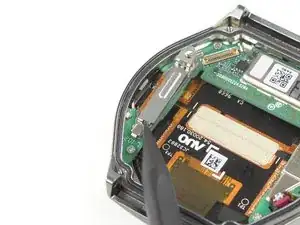

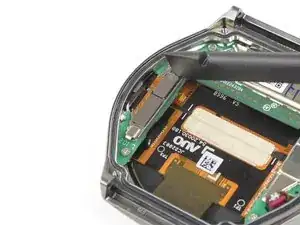

Используйте острый конец лопатки, чтобы сдвинуть нижнюю часть крепления разъёма дисплея в сторону кнопок и освободить защёлку.

При сборке убедитесь, что верхняя часть крепления правильно расположена перед сдвигом нижней части на место.

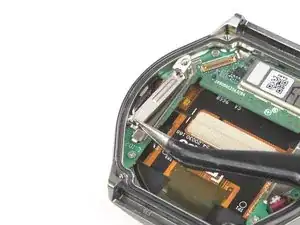

Захватите нижнюю часть крепления пинцетом и поднимите её вверх и наружу из верхней защёлки.

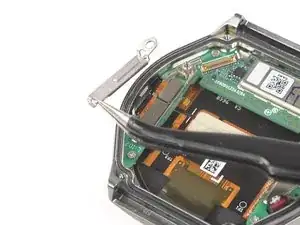

Снимите крепление.

При сборке сначала установите верхнюю часть крепления в её защёлку и над выступом для винта, затем сдвиньте нижнюю часть на место.

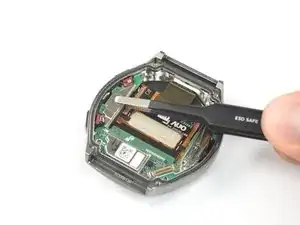

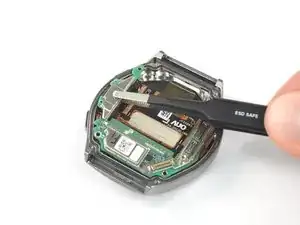

Используйте лопатку, чтобы поддеть и отсоединить оба разъёма дисплея.

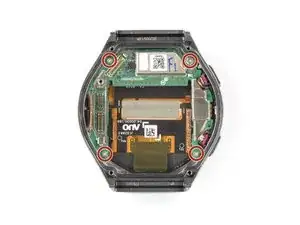

Снимите четыре винта Phillips длиной 2,5 мм с материнской платы.

Проверьте, не мешают ли кабели кнопок материнской плате.

При необходимости мягко прижмите кабели в сторону кнопок, чтобы отвести их в сторону с помощью пинцета или лопатки.

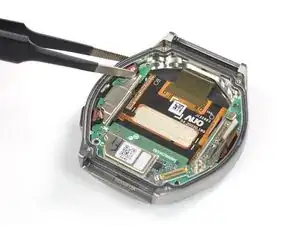

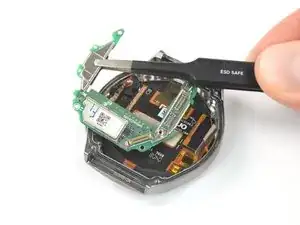

С помощью пинцета захватите часть материнской платы, ближайшую к кнопкам.

Поднимите сначала ту сторону материнской платы, чтобы освободить её из-под корпуса с противоположной стороны.

Снимите материнскую плату.

При сборке сдвиньте материнскую плату под корпус вблизи кабелей дисплея, затем опустите часть у кнопок.
