Замена материнской платы iHealth Edge
В этом руководстве показано, как заменить материнскую плату на iHealth Edge (AM3S). Для этого необходимо взять устройство и удалить две части, которые склеены, с помощью фена. Это откроет внутреннюю часть устройства, чтобы увидеть экран. С этого места мы начнем изучать, как заменить материнскую плату.
Шаг 1

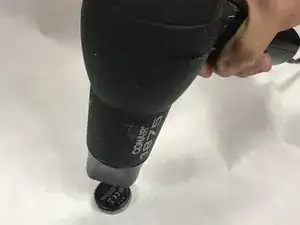

Немного нагрейте устройство с помощью фена в течение 15 секунд, чтобы размягчить клей.
Шаг 2

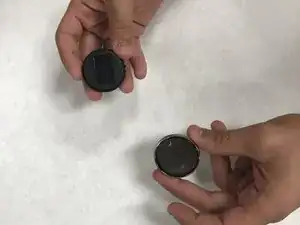

После нагрева клея аккуратно разъедините две половинки.
Шаг 3

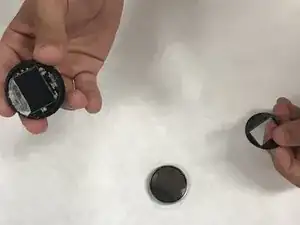

Удалите полимерную крышку, которая защищает материнскую плату; она должна выйти при разделении половинок.
Шаг 4

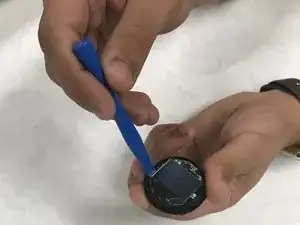

Используйте пару нейлоновых лопаток для помощи в удалении материнской платы. Подденьте два язычка, и материнская плата выйдет.
Шаг 5

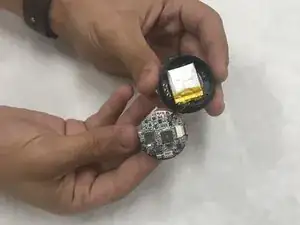

Здесь материнская плата извлечена и открыта.
Шаг 6
Необходимо удалить припой с двух проводов материнской платы, которые соединены с батареей.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
