Замена материнской платы и дочерней платы Huawei Watch GT 3

Перед началом ремонта снимите часы с зарядного устройства и выключите их.

Снимите ремешок.

Удалите четыре винта Torx T2 длиной 3,7 мм, крепящие заднюю крышку.

Вставьте край лопатки в отверстие динамика в нижней части часов.

При поддевании задней крышки прижмите палец к её верхней части или к краю и удерживайте. Слишком сильное усилие при поддевании может привести к слишком быстрому отрыву крышки и разрыву кабеля сборки задней панели.

Пластиковые защёлки, удерживающие заднюю крышку, очень тугие и при поддевании может потребоваться приложить силу.

Используйте лопатку, чтобы приподнять заднюю панель ваших Huawei Watch GT 3.

Не пытайтесь полностью снять сборку задней крышки — она всё ещё подключена к дочерней плате.

Осторожно откиньте сборку задней панели вверх.

Чтобы не растянуть кабель сборки задней панели в последующих шагах, можно опереть её о выбранный вами предмет.

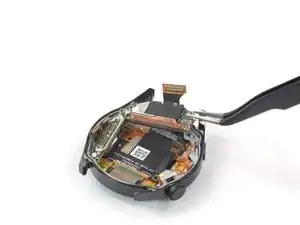

Используйте пинцет, чтобы оторвать чёрную ленту от кронштейна разъёма аккумулятора.

Удалите один винт Phillips длиной 2,2 мм, крепящий кронштейн разъёма аккумулятора.

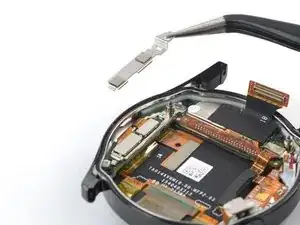

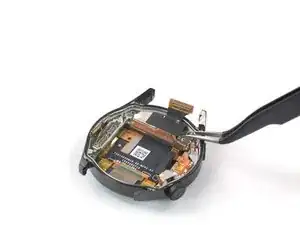

Используйте пинцет, чтобы снять кронштейн разъёма аккумулятора.

Кронштейн фиксируется маленьким металлическим крючком рядом с гнездом винта. Этот крючок очень тугой, возможно, придётся немного отогнуть его в сторону, чтобы снять кронштейн.

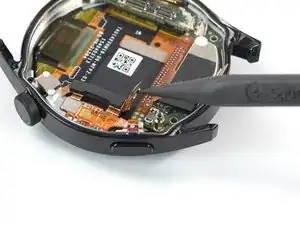

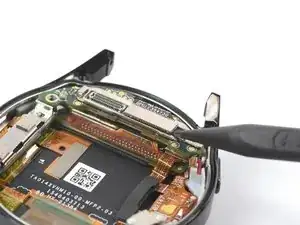

Используйте лопатку, чтобы отсоединить кабель сборки задней панели, поддев разъём прямо вверх из его гнезда.

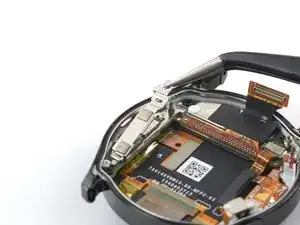

Снимите сборку задней панели.

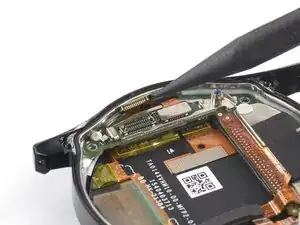

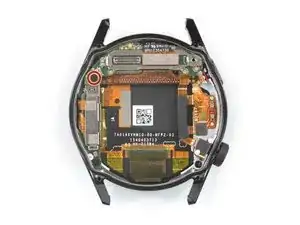

Удалите один винт Phillips длиной 2,2 мм, крепящий дочернюю плату.

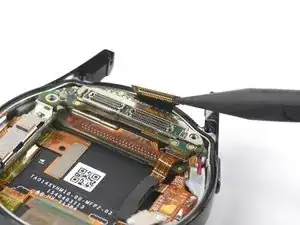

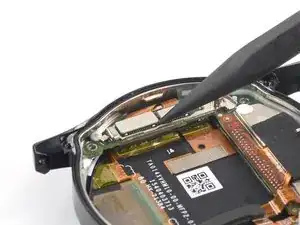

Используйте лопатку, чтобы отсоединить гибкий кабель материнской платы, поддев разъём прямо вверх из его гнезда.

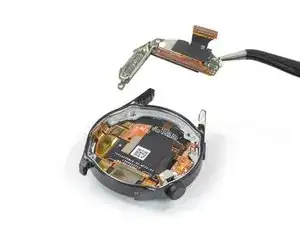

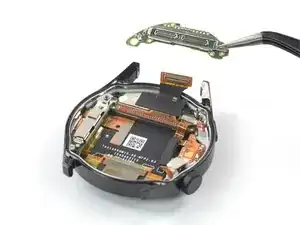

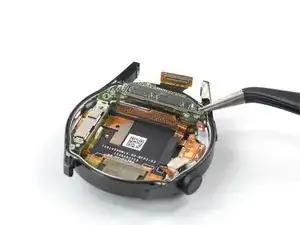

Используйте пинцет, чтобы вынуть дочернюю плату.

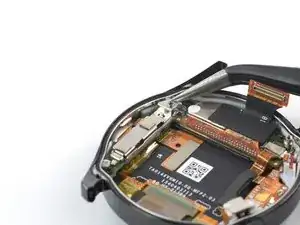

Используйте пинцет, чтобы снять кронштейн разъёма дисплея.

Удалите три винта Phillips длиной 2,2 мм, крепящие материнскую плату.

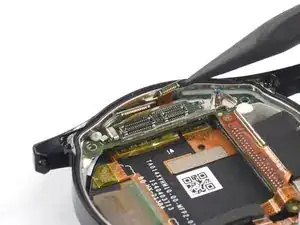

Используйте лопатку, чтобы отсоединить кабели дисплея и дигитайзера, поддев разъёмы прямо вверх из их гнёзд.

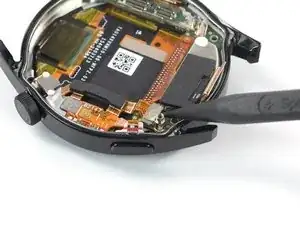

Используйте лопатку, чтобы отсоединить кабель кнопки часов, поддев разъём прямо вверх из его гнезда.

Используйте пинцет, чтобы поднять материнскую плату из корпуса часов и вынуть её.
