Замена батареи Basis Peak
Это руководство содержит информацию, необходимую для замены батареи в устройстве Basis Peak. Каждый шаг показан на фотографиях, чтобы вы не потерялись в процессе работы. Процедура достаточно простая, особенно с предоставленным пошаговым описанием. Здесь нет хитростей — устройство разбирается только одним способом.
Шаг 1
Переверните часы и расположите их так, чтобы пряжка была от вас, а задняя панель была обращена к вам.
Сохраните эту ориентацию для выполнения дальнейших шагов.
Шаг 2
Удалите четыре базовых винта с помощью отвертки TORX размера 2, чтобы отделить заднюю панель от корпуса.
Шаг 3
Отключите ленточный кабель на левой стороне платы, используя пластмассовую лопатку.
Шаг 4
Используя лопатку, нажмите на белую пластиковую стенку справа от платы. Примените это как рычаг, чтобы вывести электронику из корпуса.
Зажимы имеют небольшие выступы, под которые можно подложить лопатку для большей рычажности.
Использование металлических инструментов для поддевания электроники может повредить проводку. Крайне важно нажимать только на пластик.
Шаг 5
Снимите ленточный кабель с правой стороны, потянув его пальцами.
Шаг 6
Используйте лопатку, чтобы выдавить открытую часть платы, как показано на фото.
Как всегда, будьте осторожны при отключении кабелей или батарей.
Шаг 7
Подложите нейлоновую лопатку под прессовую клемму батареи и поднимите вверх, чтобы освободить ленточный кабель и плату.
Как всегда, будьте осторожны при отключении кабелей или батарей.
Шаг 8

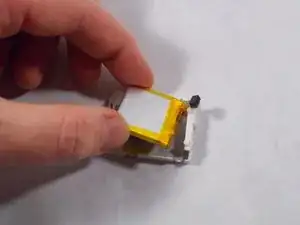

Схватите батарею пальцами и извлеките её из пластика.
Заключение
Для сборки устройства выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
