Замена экрана Fitbit Luxe

Экран приклеен с помощью силиконового гибкого клея по краю шириной 1 мм или меньше, который нужно ослабить с помощью фена для пайки. Убедитесь, что температура не слишком высока, чтобы не обжечь или не расплавить пластиковые клипсы, соединяющие ремешки.

Я предполагаю, что мне придется снова replacing экран, если мне когда-либо понадобится заменить батарею, так как он, вероятно, треснет, когда я попытаюсь его вынуть.

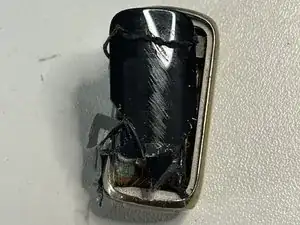

У этого Fitbit экран был сильно треснут, что очень помогло найти опору для извлечения экрана.

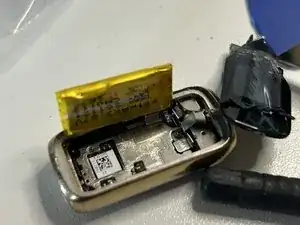

Экранная сборка складывается вбок и прикреплена одним шлейфом.

Длинная вертикальная клипса удерживает шлейф вниз.

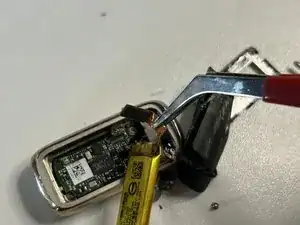

Отсоедините батарею, шлейф батареи находится на верхней левой стороне (верхняя сторона — это там, где вы можете увидеть контакты).

Там есть очень маленький винт T2 Torx.

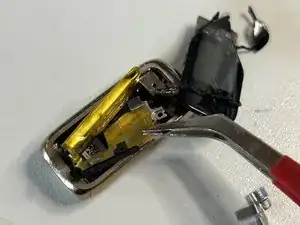

Удалите этот винт, и клипса, удерживающая часть шлейфа экрана, выйдет. Это также освобождает более крупный щит под батареей.

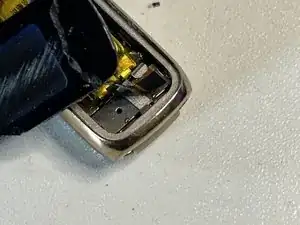

Длинная часть этой клипсы зацепляется за маленький язычок в рамке Fitbit.

Учтите, что этот щит зацепляется за что-то в нижней части.

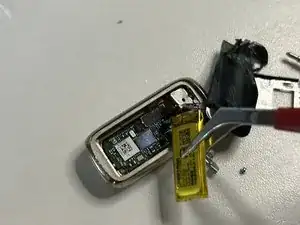

Осторожно переместите батарею.

Отсоедините экранную сборку.

Если вы повторно устанавливаете, убедитесь, что маленькая губка не застряла между разъемом и портом.

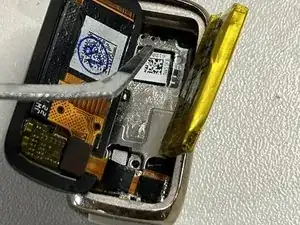

Для сборки: часть, указанная на щите, которая заходит под батарею, должна быть вставлена под углом: она зацепляется за что-то, указанное на изображении пинцетом.
