Замена материнской платы DigiLand DL700D
В этом руководстве показано, как заменить материнскую плату в случае её неисправности. Процедура относительно простая, но потребуется пайка. Рекомендуется ознакомиться с методиками пайки здесь.
Шаг 1
Снимите заднюю крышку устройства с помощью пластиковой лопатки для вскрытия.
Шаг 2
Снимите три куска клея, расположенные по краям батареи.
Шаг 3
Отсоедините антенну Wi‑Fi от нижней части батареи.
Шаг 4
Нагрейте паяльник, припаяйте и снимите контакты батареи.
Шаг 5
С помощью нейлоновой лопатки извлеките батарею из корпуса.
Будьте осторожны, чтобы не проколоть корпус батареи.
Аккуратно оторвите батарею от корпуса.
Шаг 6
Отпаяйте антенну Wi‑Fi от материнской платы.
Шаг 7

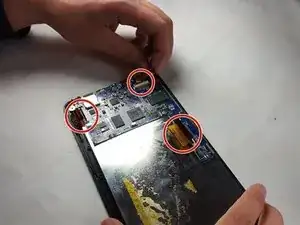

Снимите 3 ленточных кабеля, подключённых к материнской плате: поднимите пластиковый фиксатор, затем вытяните кабель.
Шаг 8

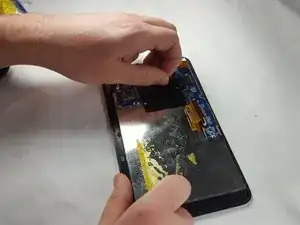

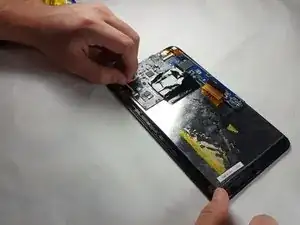

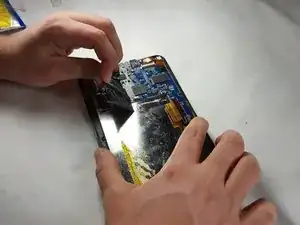

Удалите клей, прикрепляющий материнскую плату к корпусу.
Шаг 9

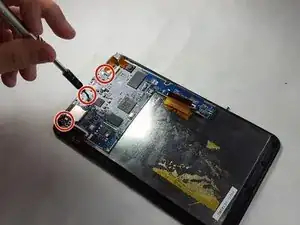

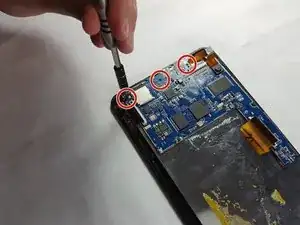

Отверните три винта Phillips #1 длиной 2,5 мм, крепящие материнскую плату к корпусу.
Шаг 10

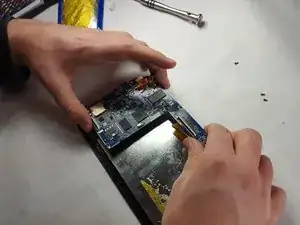

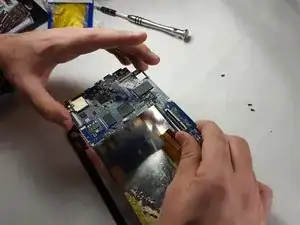

Извлеките материнскую плату из корпуса и установите замену.
Заключение
Для сборки выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
