Замена материнской платы DigiLand DL1010Q

С помощью отвертки Philips J00 открутите два черных винта длиной 4 мм, расположенные внизу устройства.

Перед разборкой устройства убедитесь, что оно выключено.

Используя пластиковый инструмент для открытия, осторожно начните отдирать устройство, сначала вставив его между передней и задней панелями.

Продолжайте отдирать края, обходя периметр устройства, пока задняя панель не будет легко снята.

Осторожно поднимите заднюю панель от корпуса устройства.

Провода динамика соединены с передней и задней панелями.

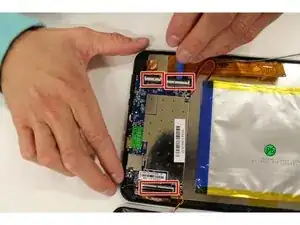

С помощью пластикового инструмента для открытия аккуратно подденьте три разъема с нулевым усилием (ZIF).

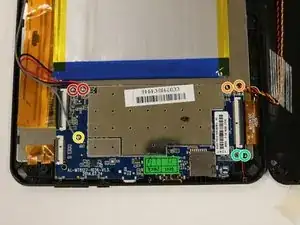

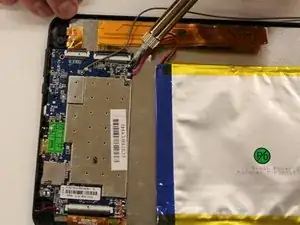

С помощью паяльной станции отпаивайте все 9 проводов, соединенных с материнской платой.

Начните с красного и черного положительных и отрицательных проводов, соединенных с батареей (2 провода).

Затем перейдите к желтым и красным скрученным проводам и черным и красным скрученным проводам, соединенным с динамиками (4 провода).

Теперь отпаяйте один серый провод, соединенный с антенной (1 провод).

Наконец, удалите черные и красные провода, соединенные с микрофоном (2 провода).

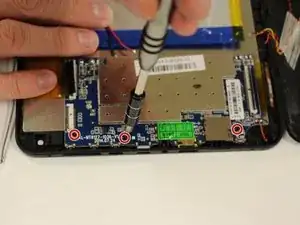

С помощью отвертки Philips J00 открутите три черных винта длиной 4 мм с материнской платы.

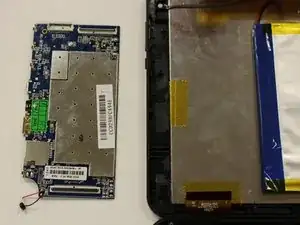

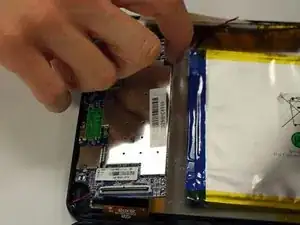

Осторожно поднимите материнскую плату вверх.
