Замена материнской платы Acer Iconia One 7
Материнские платы планшетов со временем изнашиваются, и иногда их требуется заменить. Это руководство пошагово объясняет, как эффективно выполнить замену. Материнская плата, встроенная в это устройство, требует специальных инструментов и приёмов для демонтажа и установки.
Шаг 1
Напоминание: Выключите устройство перед началом разборки планшета.
Шаг 2
Начинайте с любой стороны планшета.

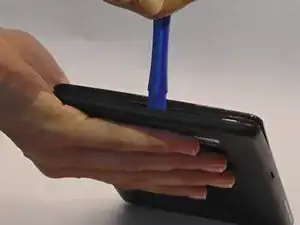

Пластиковым инструментом для вскрытия осторожно отделяйте заднюю крышку от корпуса вдоль кромок.
Будьте внимательны при поддевании крышки, чтобы не повредить планшет.
Шаг 3

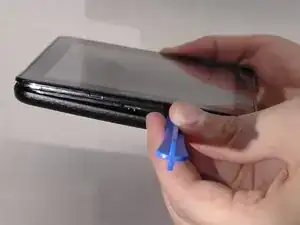

Используя пластиковый инструмент для вскрытия, отделите заднюю крышку от основного корпуса.
Проходите по каждой стороне последовательно, чтобы убедиться, что все защёлки разомкнуты.
Шаг 4
Переверните планшет.
Положите планшет экраном вниз на ровную поверхность. Найдите медную фольгу вдоль внешней стороны планшета.
Шаг 5

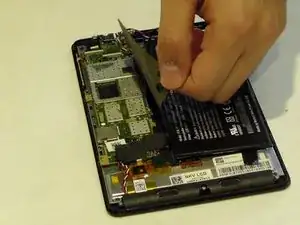

Аккуратно отогните медную фольгу, чтобы открыть доступ к материнской плате.
Шаг 6

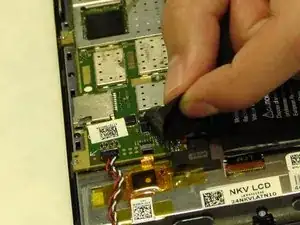

Отклейте ленту, чтобы обнажить разъёмы.
Шаг 7

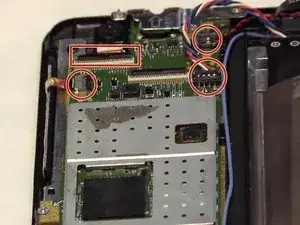

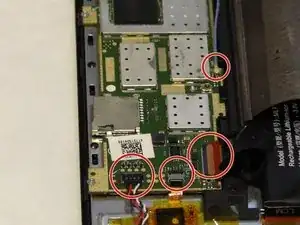

На материнской плате подключено несколько групп проводов, как показано на изображениях. Аккуратно отсоедините каждую группу проводов.
Шаг 8

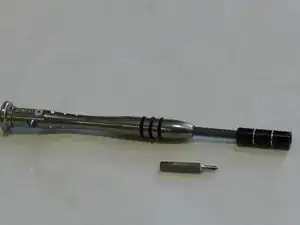

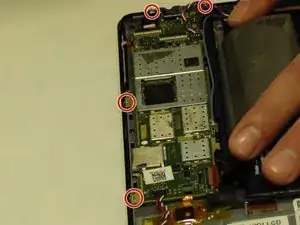

Используйте отвертку JIS №00, чтобы выкрутить винты вокруг материнской платы, используя изображение для определения расположения каждого винта.
Шаг 9

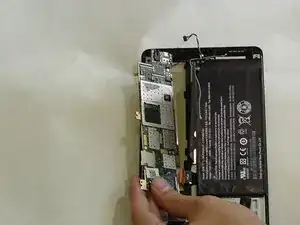

Осторожно извлеките материнскую плату.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
