Замена ЖК-экрана LG VX5200
Если ЖК-экран Вашего LG VX5200 повреждён или не работает, используйте это руководство для замены ЖК-экрана.
ЖК-экран — это визуальный дисплей устройства. Если экран имеет физические повреждения, не отображает изображение или нечитаем, возможно, экран нужно заменить.
Перед тем как решиться на замену ЖК-экрана, выполните сброс телефона и проверьте, отображается ли изображение на экране правильно.
Перед разборкой убедитесь, что телефон полностью выключен.
Шаг 1
Положите телефон на спинку.
Шаг 2
Ориентируйте телефон, как показано.
Снимите крышку батарейного отсека, сдвинув её вверх большим пальцем.
Шаг 3
Поместите ноготь у верхней части батареи и подденьте батарею на себя.
Шаг 4
Откройте телефон-книжку.
Снимите четыре резиновые заглушки, расположенные в углах ЖК-экрана, с помощью штифта.
Используйте крестовую отвертку Phillips #00, чтобы выкрутить четыре винта, расположенных под резиновыми заглушками.
Шаг 5
Вставьте монтажный инструмент в зазор верхней части раскладного телефона.
Осторожно подденьте зазор, чтобы раскрыть его.
Проведите монтажным инструментом по периметру зазора и аккуратно выньте переднюю лицевую панель ЖК-экрана.
Шаг 6
Закройте раскладной телефон.
Держите основание телефона и аккуратно снимите лицевую панель.
Поместите телефон и лицевую панель на чистую ровную поверхность.
Шаг 7
Старайтесь не перемещать тонкие соединительные провода — они очень легко сгибаются и ломаются.
Шаг 8

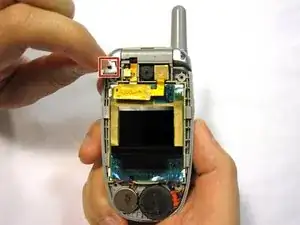

Снимите белый фиксатор с фонарика камеры, расположенного над золотым разъёмом.

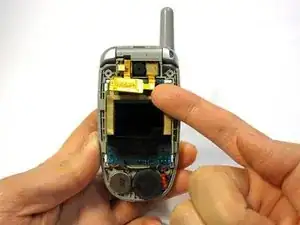

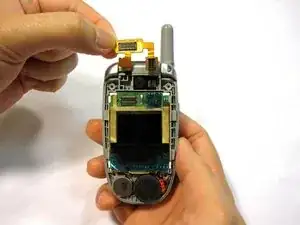

Подденьте золотой разъём пальцем вверх, чтобы отсоединить его.
Шаг 9

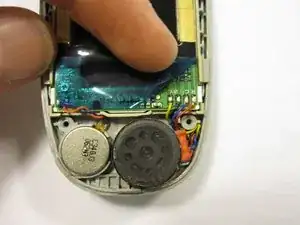

Осторожно выньте динамик концом пальца.
Шаг 10

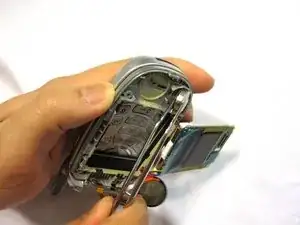

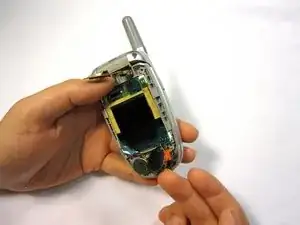

Осторожно выньте квадратный модуль ЖК-экрана, внимательно относясь к прикреплённым проводам вибратора.

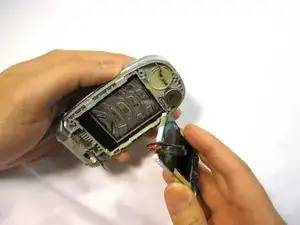

Аккуратно извлеките вибратор пинцетом.

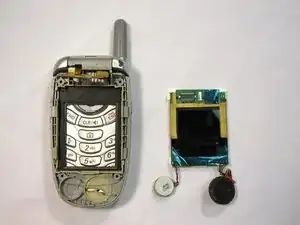

ЖК-экран, динамик и вибратор отделяются от телефона единым блоком.
Шаг 11
Поместите корпус телефона и ЖК-экран на чистую поверхность без ворса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
