Замена камеры LG VX5200
Руководство по снятию и повторной установке камеры раскладного телефона.
Шаг 1
Положите телефон задней крышкой вниз.
Шаг 2
Ориентируйте телефон, как показано.
Снимите крышку аккумулятора, сдвинув её вверх большим пальцем.
Шаг 3
Поместите ноготь на верхнюю часть аккумулятора и подденьте аккумулятор к себе.
Шаг 4
Откройте телефон.

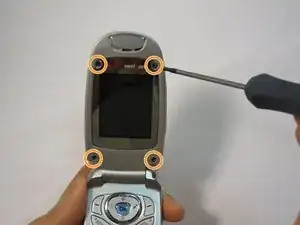

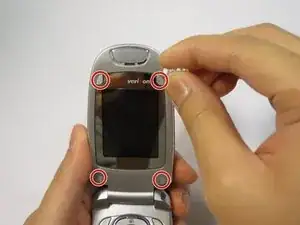

Снимите четыре резиновые заглушки, расположенные в углах ЖК-экрана, при помощи штифта.

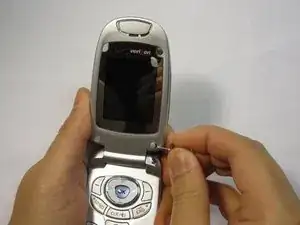

Используйте отвертку Phillips #00, чтобы открутить четыре винта, расположенные под резиновыми заглушками.
Шаг 5

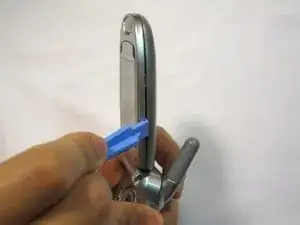

Вставьте инструмент для вскрытия в шов верхней части раскладного телефона.
Осторожно приподнимите шов.

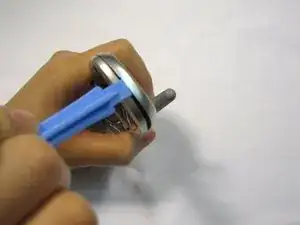

Проведите инструментом по периметру шва и аккуратно снимите переднюю панель ЖК-экрана.
Шаг 6

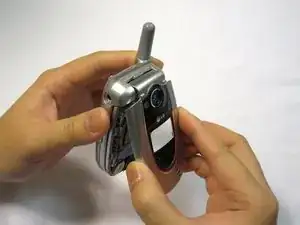

Закройте раскладной телефон.

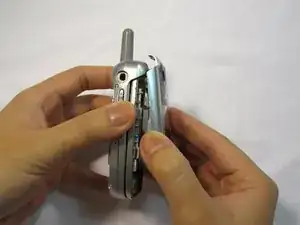

Держите корпус телефона и аккуратно снимите лицевую панель.

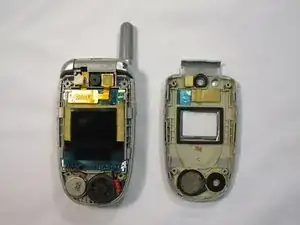

Положите телефон и лицевая панель на чистую ровную поверхность.
Шаг 7

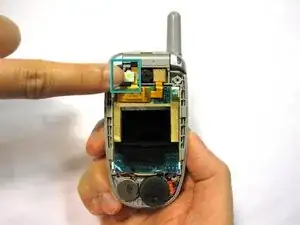

Найдите камеру телефона.
Найдите белую резиновую пробку слева от камеры.
Снимите белую резиновую пробку, схватившись за край пальцами и аккуратно потянув её.
Шаг 8

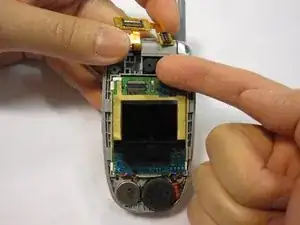

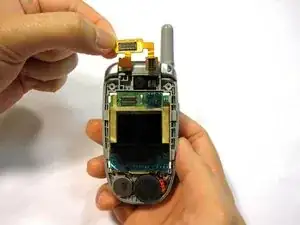

Поднимите медную шлейфовую ленту с нижнего правого угла.
Шаг 9
Держа медное соединение в стороне, подденьте камеру ногтем, чтобы вынуть её из разъёма.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
