Соединительный кабель дисплея LG VX4500

Положите закрытый телефон так, чтобы задняя панель была обращена к вам.

Плотно нажмите вниз и вперед на серую защёлку в середине телефона.

Аккуратно поднимите аккумулятор и извлеките его из телефона.

Снимите резиновую втулку с помощью лопатки.

Обязательно не потеряйте винты. Они маленькие!

Удалите пять винтов с помощью крестовой отвёртки Phillips #00.

При снятии задней крышки будьте осторожны, чтобы не повредить провода динамика.

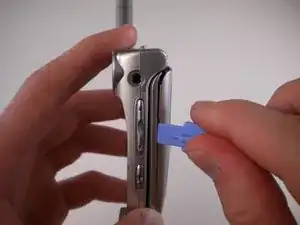

С помощью инструмента для вскрытия аккуратно подденьте заднюю крышку.

Пинцетом аккуратно вытащите провода динамика.

Разъедините две половины.

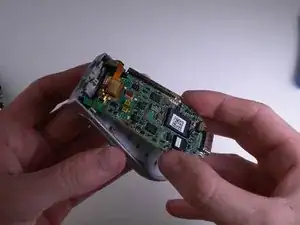

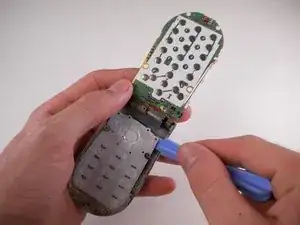

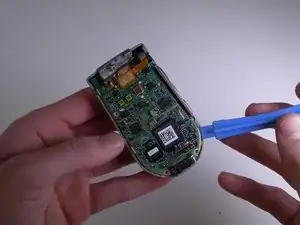

Осторожно подденьте и приподнимите плату с помощью инструмента для вскрытия iPod.

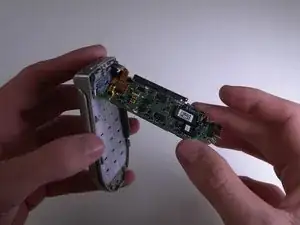

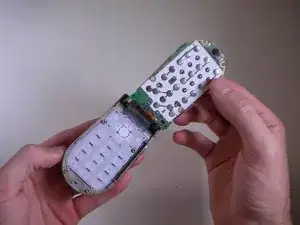

Аккуратно откиньте плату вверх и в сторону.

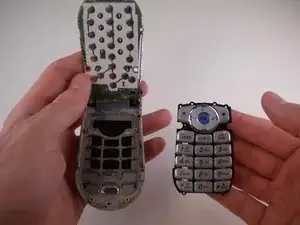

Используйте инструмент для вскрытия iPod, чтобы приподнять клавиатуру и вынуть её.

НЕ КАСАЙТЕСЬ ПАЯЛЬНИКА. ОН ЧРЕЗВЫЧАЙНО ГОРЯЧИЙ.

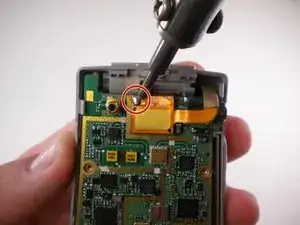

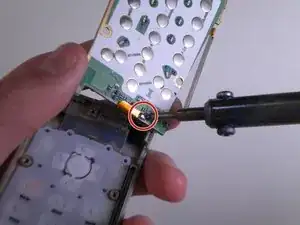

Используйте паяльник, чтобы распаять паяное соединение на передней части материнской платы.

Если вам нужна дополнительная информация по пайке, обратитесь к этому руководству.

Распаяйте соединение на задней стороне с помощью паяльника.

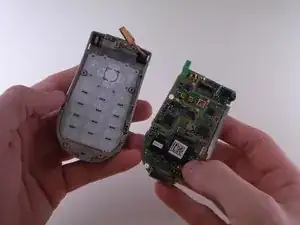

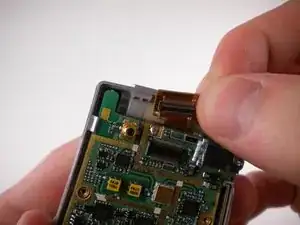

Аккуратно отсоедините ленточный кабель и снимите материнскую плату.

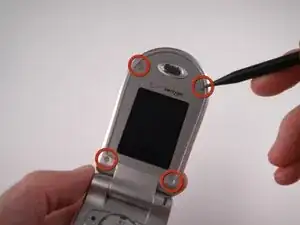

Снимите 4 резиновые втулки с помощью лопатки.

Удалите 4 винта с помощью крестовой отвёртки Phillips #00.

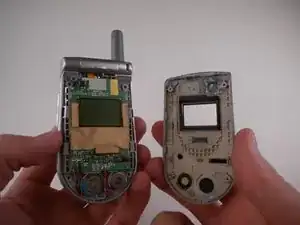

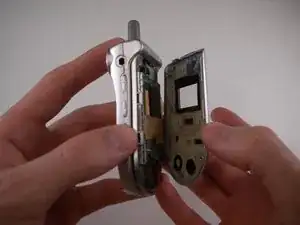

Осторожно подденьте внешнюю крышку с помощью инструмента для вскрытия iPod.

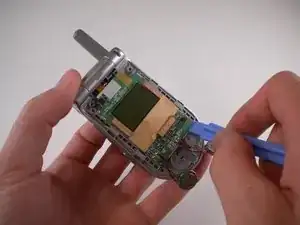

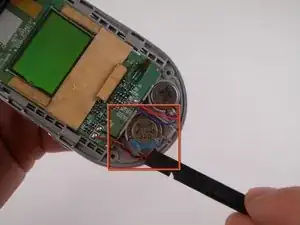

Снимите динамик с помощью лопатки.

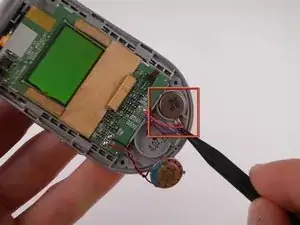

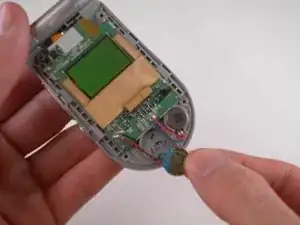

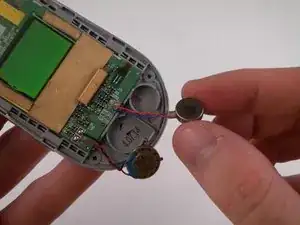

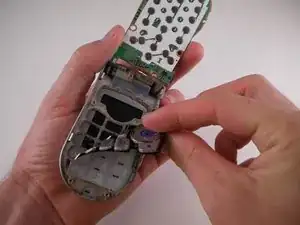

Снимите вибромотор с помощью лопатки.

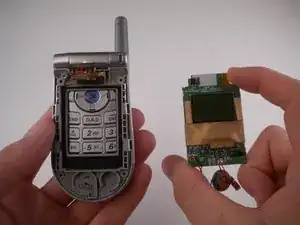

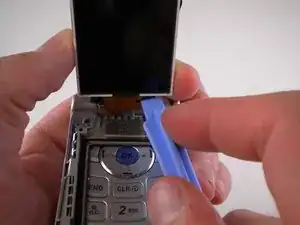

Поднимите ЖК-дисплей с помощью инструмента для вскрытия iPod.

НЕ КАСАЙТЕСЬ ПАЯЛЬНИКА. ОН ЧРЕЗВЫЧАЙНО ГОРЯЧИЙ!

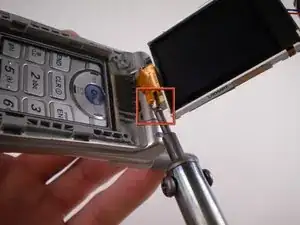

Распаяйте паяное соединение с помощью паяльника.

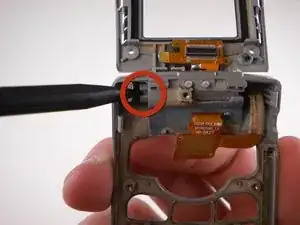

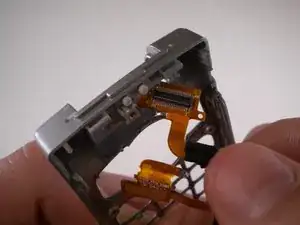

Подденьте ленточный кабель с помощью инструмента для вскрытия iPod.

Поверните телефон так, чтобы задняя сторона была обращена к вам.

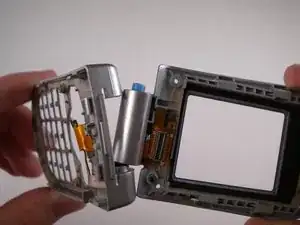

Нажмите синюю кнопку и снимите верхнюю половину с помощью лопатки.

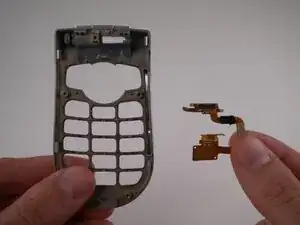

Снимите кабель с нижней секции.
