Замена ЖК-экрана и сенсора (дисплейного модуля) Huawei P20

Перед началом выключите телефон.

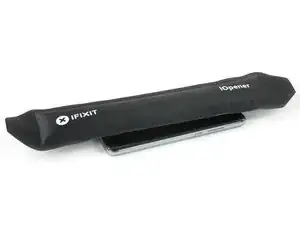

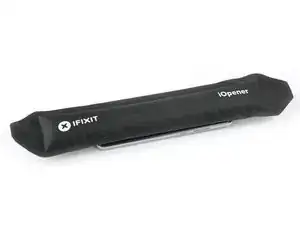

Прикладывайте нагретый iOpener к задней панели телефона, чтобы размягчить клей под задней крышкой. Держите iOpener не менее двух минут.

Прикрепите присоску к нижней части задней крышки как можно ближе к краю.

Если заднее стекло телефона треснуло, присоска может не приклеиться. Попробуйте приподнять крышку с помощью прочного скотча или склеить присоску суперклеем и дать клею высохнуть, чтобы продолжить работу.

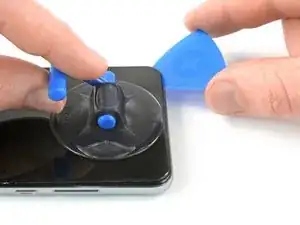

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамкой.

Вставьте медиатор для открывания в образовавшийся зазор.

Если возникают трудности, примените больше нагрева, чтобы дополнительно размягчить клей. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Проведите медиатором к нижнему правому углу.

Вставьте второй медиатор и проведите им к нижнему левому углу, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не склеился снова.

Вставьте третий медиатор в нижний левый угол.

На следующих шагах при разрезании вокруг кнопки питания и тыльной камеры используйте только кончик медиатора, чтобы не перерезать кабель, не запачкать линзу и не повредить камеру.

Начните вести кончиком медиатора от нижнего левого угла вдоль стороны телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился снова.

Если клей стало трудно резать, вероятно, он остыл. Используйте iOpener, чтобы снова его разогреть.

Вставьте четвертый медиатор под верхний левый угол задней крышки.

Проведите медиатором вдоль верхнего края телефона, чтобы отрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не склеился снова.

Вставьте пятый медиатор в верхний правый угол телефона.

Проведите медиатором вдоль правой стороны, чтобы отрезать оставшийся клей.

Поднимите и снимите заднюю крышку.

Перед установкой нового клея и сборкой удалите остатки старого клея с телефона и очистите клеящиеся поверхности изопропиловым спиртом и безворсовой салфеткой.

С помощью пинцета отлейте черную полоску рядом с тыльной камерой с крышки материнской платы.

Снимите восемь винтов Phillips #00 (длина 3,1 мм).

С помощью пинцета отлейте черную фольгу на нижнем торце телефона с громкоговорителя.

Просуньте медиатор под правую сторону крышки материнской платы.

Немного поверните медиатор, чтобы поддеть и приподнять крышку материнской платы.

Снимите крышку материнской платы с NFC.

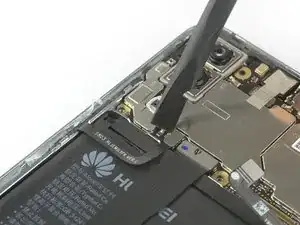

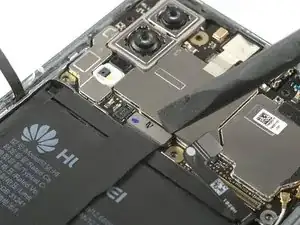

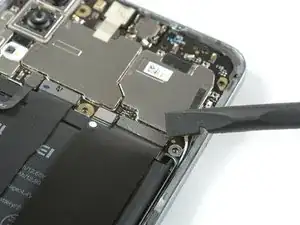

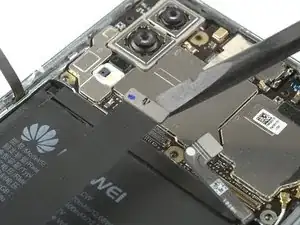

С помощью лопатки подденьте и отключите разъем аккумулятора.

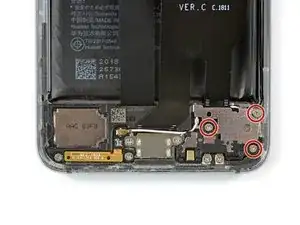

Снимите три винта Phillips #00 (длина 3,2 мм).

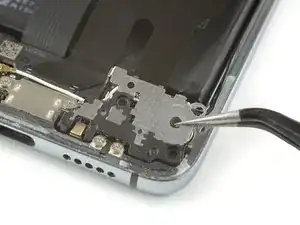

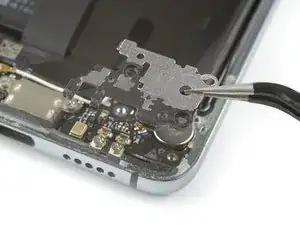

С помощью пинцета снимите крышку дочерней платы.

Удалите два винта Phillips #00 (длиной 3.2 мм).

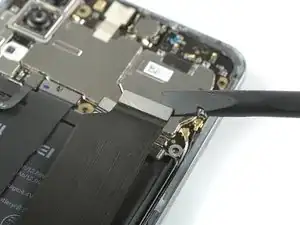

Используйте лопатку, чтобы поддеть и отключить разъём основной дочерней платы от дочерней платы.

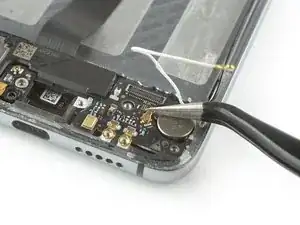

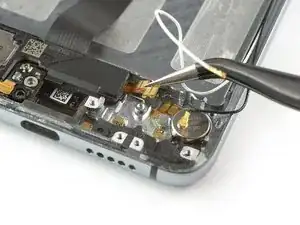

Используйте пинцет, чтобы поддеть и отсоединить разъём белого коаксиального кабеля от материнской платы.

Освободите белый коаксиальный кабель из металлических зажимов на дочерней плате и отогните его в сторону.

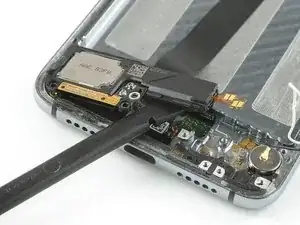

Используйте лопатку, чтобы отключить разъём гибкого шлейфа основной платы от материнской платы.

Снимите разъём зарядного порта и основной гибкий шлейф, поддев их вверх, затем потяните в направлении материнской платы.

Используйте лопатку, чтобы поддеть и отключить гибкий разъём питания и кнопок громкости.

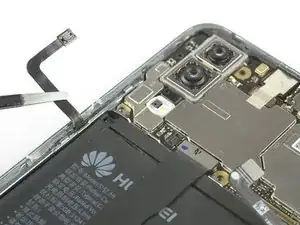

Используйте лопатку, чтобы поддеть и отключить разъём гибкого шлейфа дисплея и отогните кабель дисплея в сторону, чтобы снять аккумулятор.

Приложите нагретый iOpener к экрану, чтобы ослабить клей под аккумулятором. Держите iOpener не менее двух минут.

Постарайтесь не деформировать аккумулятор во время последующего извлечения. Мягкие литий-ионные аккумуляторы могут протекать опасные химикаты, загореться или даже взорваться при повреждении. Не применяйте чрезмерную силу и не поддевите аккумулятор металлическими инструментами.

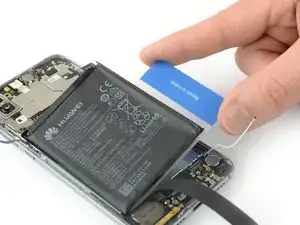

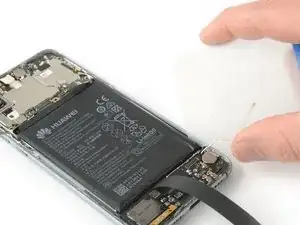

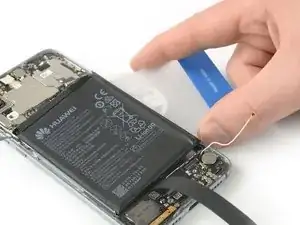

Начните сдвигать пластиковую карту под нижний правый угол аккумулятора, чтобы разрезать клей.

Проведите пластиковой картой вдоль правой стороны аккумулятора, чтобы дополнительно освободить клей. При этом аккуратно приподнимайте аккумулятор.

Если у вас возникают трудности с поддеванием аккумулятора, возможно, клей недостаточно размягчен. Можно нанести немного изопропилового спирта под каждый угол аккумулятора и дать ему впитаться около двух минут, чтобы ослабить клей.

Вставьте пластиковую карту под всю верхнюю часть аккумулятора и разрежьте клей.

Проведите пластиковой картой вниз до нижнего края аккумулятора, чтобы разрезать оставшийся клей.

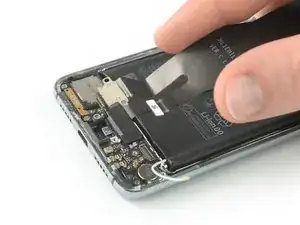

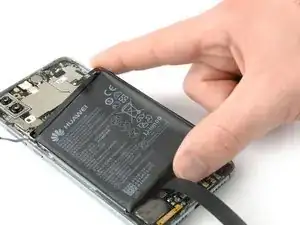

Используйте пластиковую карту, чтобы поддеть аккумулятор.

Снимите аккумулятор.

Не устанавливайте обратно повреждённый или деформированный аккумулятор — это представляет опасность. Замените его на новый.

При сборке телефона используйте новые клеевые ленты: ленты с быстросъёмным клеем, двусторонний скотч или предрезанные клеевые полоски.

Удалите два винта Phillips #00 (длиной 3.4 мм).

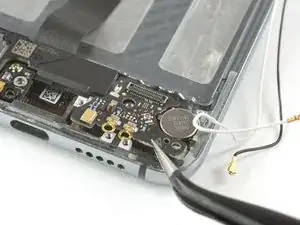

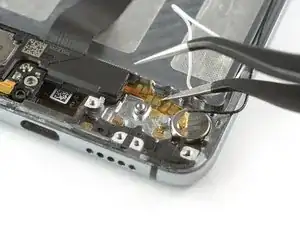

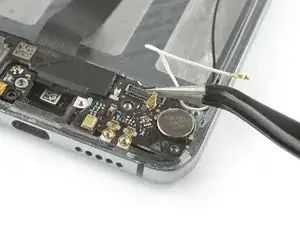

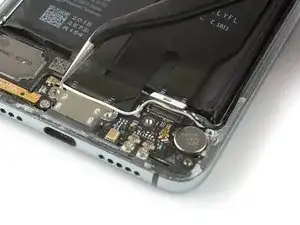

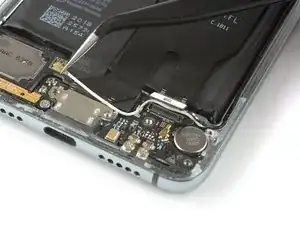

Используйте пинцет, чтобы отключить чёрный коаксиальный кабель и отогните его в сторону.

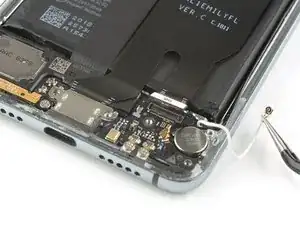

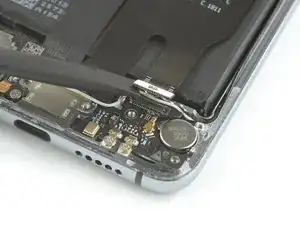

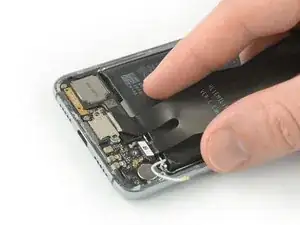

Используйте пинцет, чтобы снять дочернюю плату.

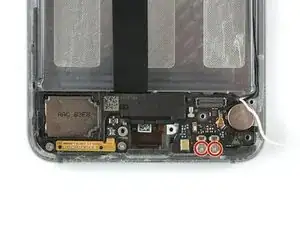

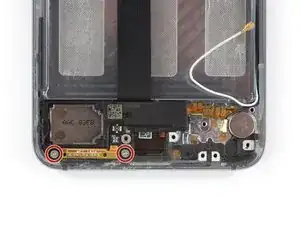

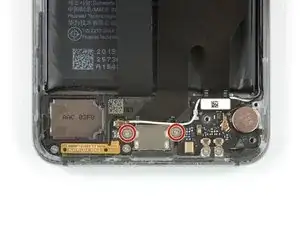

Удалите два винта Phillips #00 (длиной 3.2 мм).

Приложите нагретый iOpener к нижнему краю экрана, чтобы ослабить клей под динамиком. Держите iOpener не менее двух минут.

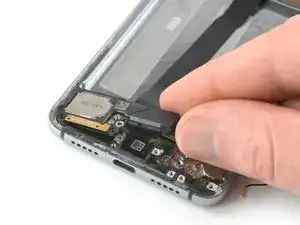

Используйте одну лапку пинцета, чтобы отлепить контактный кабель динамика.

Вставьте лопатку между средним каркасом и правой стороной динамика.

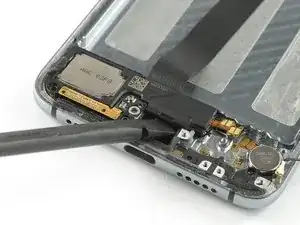

Используйте лопатку, чтобы поддеть динамик.

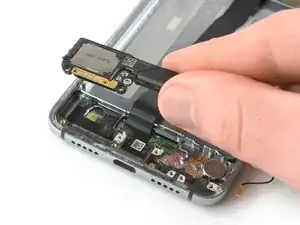

Снимите динамик.

Приложите нагретый iOpener к экрану и ко всем краям телефона, чтобы ослабить клей под краями ЖК-экрана и сенсорного стекла. Держите iOpener не менее двух минут.

Когда экран станет тёплым на ощупь, приклейте присоску к верхнему краю телефона.

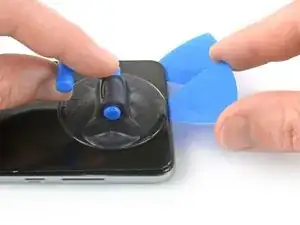

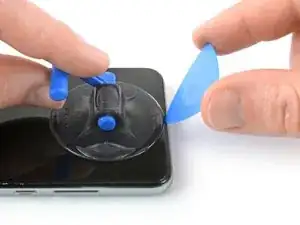

Тяните присоску вверх и вставьте лопатку в зазор между стеклом дисплея и пластиковой рамкой. Начните резать клей, сдвигая лопатку в верхний левый угол.

Убедитесь, что вы попали в правильный зазор между дисплеем и пластиковой рамкой. Не поддёргивайте между рамкой и средней частью корпуса.

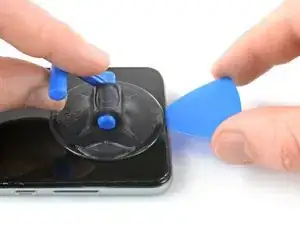

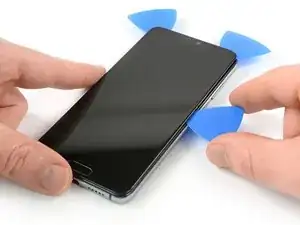

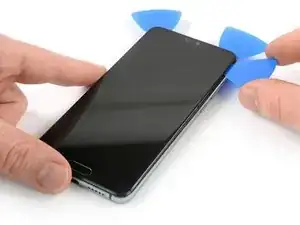

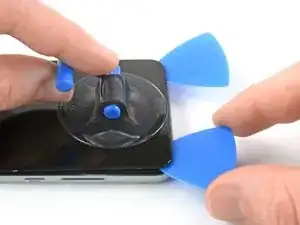

Вставьте вторую лопатку и сдвиньте её в верхний правый угол телефона.

Оставьте лопатки на месте, чтобы клей не склеился снова.

Вставьте третью лопатку под верхний правый угол телефона.

Сдвиньте лопатку вниз к нижнему правому углу, чтобы разрезать клей. Оставьте её в нижнем правом углу, чтобы клей не склеился снова.

Если резать становится слишком трудно, повторно разогрейте и снова примените iOpener.

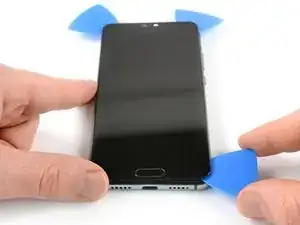

Вставьте кончик четвёртой лопатки в нижний правый угол.

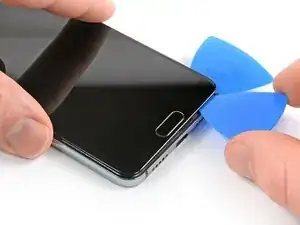

Проведите лопатку вдоль нижнего края телефона, чтобы разрезать клей.

При приближении к датчику отпечатка пальца работайте только кончиком лопатки, чтобы не повредить гибкий кабель датчика отпечатка.

Оставьте лопатку в нижнем левом углу, чтобы клей не склеился снова.

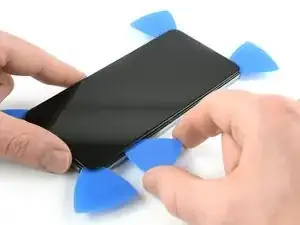

Вставьте пятую лопатку и проведите её вдоль левого края телефона, чтобы разрезать оставшийся клей.

Постарайтесь пока не полностью снимать дисплей — кабель дисплея всё ещё продёрнут через корпус и приклеен с внутренней стороны средней части корпуса.

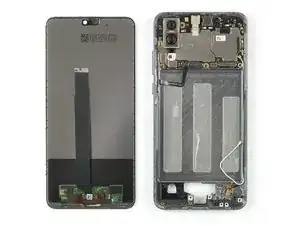

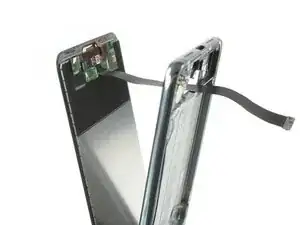

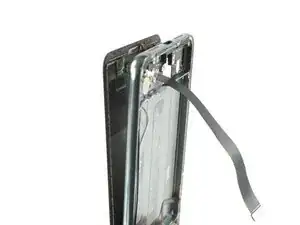

Проденьте гибкий кабель дисплея через зазор в средней части корпуса и снимите дисплей.

Перед установкой нового дисплея важно удалить все следы старого клея с рамки и очистить склеенные поверхности изопропиловым спиртом (>90%) и безворсовой тканью.

Если ваш запасной экран не оснащён новой кнопкой «Домой» с датчиком отпечатка, следуйте этому руководству, чтобы снять кнопку со старого экрана.
