Замена задней камеры Huawei P10 Plus
В этом руководстве показано, как заменить заднюю камеру в смартфоне Huawei P10 Plus.
Шаг 1
Используйте iOpener, чтобы размягчить клей под экраном, уделяя внимание верхней и нижней частям дисплея.
Используйте монтажную лопатку или iFlex, чтобы отделить клей со всех сторон дисплея.
Чтобы не повредить дисплей, не вводите инструмент слишком глубоко в корпус телефона.
Шаг 2
Между экраном и телефоном проходит тонкий кабель дисплея, будьте очень осторожны, чтобы не порвать его при открытии устройства.
Установите присоску или iSclack на верхнюю часть телефона и приподнимите дисплей с средней рамки.
Не снимайте дисплей полностью — кабель захвачен под кронштейном, прикрученным к телефону. Можно откинуть дисплей, чтобы положить его без натяжения кабеля, или просто держать его в следующих шагах.
Шаг 3
Отверните винт Phillips длиной 3.3 мм, фиксирующий кронштейн разъёма шлейфа дисплея.
Шаг 4
Откройте металлический кронштейн, который закрывает шлейф дисплея.
Используйте лопатку, чтобы отсоединить шлейф дисплея.
Снимите дисплей.
При сборке телефона замените старый клей на двусторонний скотч или предварительно вырезанные клеевые полоски.
Шаг 5
Удалите 13 винтов Phillips #00.
Снимите металлическую пластину, прижимающую разъём шлейфа дисплея.
Шаг 6
Извлеките лоток для SIM-карты.
Используйте заострённый конец лопатки, чтобы поддеть среднюю рамку, пока не сможете уверенно её захватить.
Шаг 7
Снимите среднюю рамку.
Отсоедините шлейф питания батареи с помощью лопатки.
Шаг 8

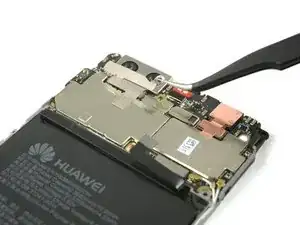

Удалите винт Phillips #000.

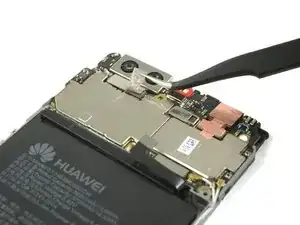

Снимите металлическую скобу.
Отделите клеевую ленту, соединяющую заднюю камеру с платой.
Шаг 9

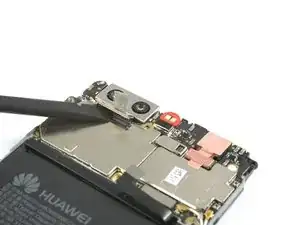

Используйте лопатку, чтобы отсоединить шлейф задней камеры.

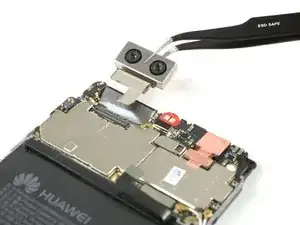

Снимите камеру.
Заключение
Для сборки устройства выполните шаги в обратном порядке. При сборке телефона нанесите новый клей там, где это необходимо.
