Замена вибрационного мотора Huawei P10 Plus
В этом руководстве показано, как заменить вибрационный мотор в смартфоне Huawei P10 Plus.
Шаг 1
Используйте iOpener, чтобы размягчить клей под дисплеем, сосредоточив внимание на верхней и нижней части дисплея.
Используйте пластиковую лопатку для вскрытия или iFlex, чтобы отделить клей по всем сторонам дисплея.
Во избежание повреждения дисплея не вводите инструмент слишком глубоко в телефон.
Шаг 2
Между экраном и телефоном проходит тонкий кабель дисплея, будьте очень осторожны, чтобы не порвать его при вскрытии устройства.
Установите присоску или iSclack на верхнюю часть телефона и поднимите дисплей с рамки.
Не удаляйте дисплей полностью — кабель зажат под скобой, закреплённой винтом к телефону. Можно откинуть дисплей, чтобы положить его, не натягивая кабель, либо просто удерживать его в следующих шагах.
Шаг 3
Удалите винт Phillips длиной 3.3 мм, который фиксирует скобу разъёма шлейфа дисплея.
Шаг 4
Откройте металлическую скобу, закрывающую шлейф дисплея.
Используйте пластиковую лопатку, чтобы отсоединить шлейф дисплея.
Снимите дисплей.
При сборке телефона замените старый клей двусторонним скотчем или готовыми клеевыми полосками.
Шаг 5
Удалите 13 винтов Phillips #00.
Снимите металлический экран, фиксирующий разъём шлейфа дисплея.
Шаг 6
Извлеките лоток SIM-карты.
Используйте заострённый конец пластиковой лопатки, чтобы отжать среднюю рамку, пока не сможете надёжно её захватить.
Шаг 7
Снимите среднюю рамку.
Отсоедините кабель батареи с помощью пластиковой лопатки.
Шаг 8
Удалите три винта Phillips #000.
С помощью пинцета снимите металлический экран, закрывающий плату зарядки.
Шаг 9
С помощью пластиковой лопатки отсоедините шлейф разъёма наушников, шлейф громкоговорителя и главный шлейф.
Шаг 10
Отсоедините оба антенных кабеля с помощью пинцета.
Осторожно извлеките разъём наушников.
Разъём наушников может быть немного приклеен. Если возникнут трудности с его снятием, используйте iOpener, чтобы размягчить клей.
Шаг 11
Используйте заострённый конец пластиковой лопатки, чтобы поддеть плату зарядки.
Снимите плату зарядки.
Шаг 12
Используйте iOpener, чтобы размягчить клей под вибрационным мотором.

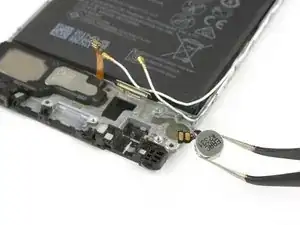

Снимите вибрационный мотор.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке. При сборке телефона замените клей в тех местах, где это необходимо.
Перевод руководства с ifixit.com
