Замена задней камеры Samsung Galaxy R
Задняя камера используется чаще, чем передняя (как правило). Если Вы любите делать фотографии на телефон, чтобы отправлять их близким и показывать интересные моменты в соцсетях, камера должна быть в рабочем состоянии. К задней камере можно получить доступ только после поднятия материнской платы. Она зафиксирована защёлкой, которую необходимо отжать пальцами или инструментом перед извлечением камеры.
Шаг 1
Вставьте ноготь или пластиковый инструмент в отверстие рядом с разъёмом для наушников в верхней части телефона.
Осторожно отожмите заднюю крышку от средней рамки и снимите её.
Шаг 2
Вставьте ноготь или пластиковый инструмент в щель на нижней левой стороне задней панели.
Осторожно отожмите аккумулятор от задней части телефона.
Шаг 3

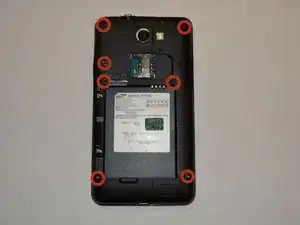

Отверткой с крестообразным наконечником снимите все семь винтов 4.0 мм, выделенных красным, с задней крышки.
Вставьте палец или приспособление для вскрытия под среднюю рамку и аккуратно отожмите её от телефона.
Шаг 4

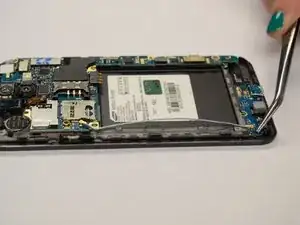

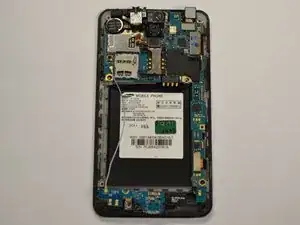

Вставьте инструмент для вскрытия под нижнюю панель рядом с нижней левой стороной задней части телефона.

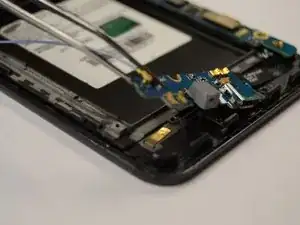

Осторожно отожмите часть материнской платы, показанную на изображении слева, от той части телефона, под которую она защёлкнута.
Снимите нижнюю панель с задней части телефона.
Шаг 5

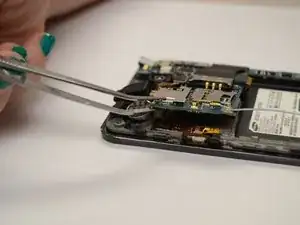

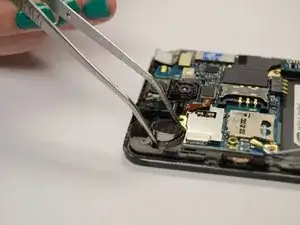

С помощью пинцета плотно захватите вибромотор и оторвите его от верхней панели с достаточной силой, чтобы разорвать клеевой шов.

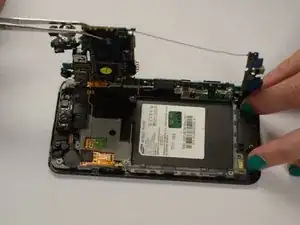

Вставьте инструмент для вскрытия под верхнюю панель рядом с верхней левой стороной задней части телефона.
Осторожно поднимите панель от задней части телефона.
Шаг 6
Задняя камера расположена в верхней центральной части на нижней стороне материнской платы.

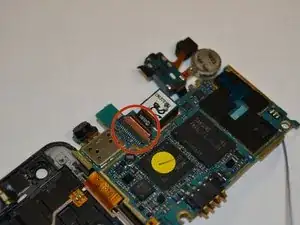

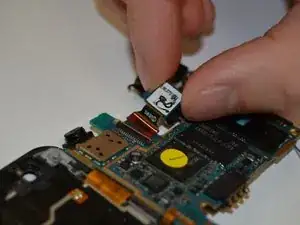

Чтобы снять камеру, отведите оранжевую защёлку, обведённую красным, и вытащите камеру из материнской платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
