Замена материнской платы Samsung Galaxy R

Телефоны

Материнская плата — это главный компьютер телефона, отвечающий за всю вычислительную мощность. Материнские платы не требуют замены, если у телефона нет серьезных проблем с получением или передачей сигнала, данных или других важных функций. Материнская плата содержит все остальные более мелкие компоненты, используемые в более специфических функциях. Чтобы получить доступ к динамику и задней камере, материнскую плату необходимо приподнять. Для этого нужно будет удалить небольшие винты перед тем, как осторожно поднять несколько частей платы, используя пальцы.

Шаг 1

Вставьте ноготь или пластиковый инструмент в отверстие рядом со штекером для наушников на верхней части телефона.

Осторожно приподнимите заднюю крышку от средней части и снимите её.

Шаг 2

Вставьте ноготь или пластиковый инструмент в щель на нижней левой стороне задней панели.

Осторожно извлеките батарею из задней части телефона.

Шаг 3

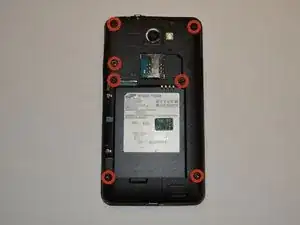

С помощью крестовой отвертки отвинтите все семь винтов длиной 4.0 мм, выделенных красным, из задней крышки.

Вставьте палец или инструмент для открывания под среднюю часть и осторожно приподнимите её от телефона.

Шаг 4

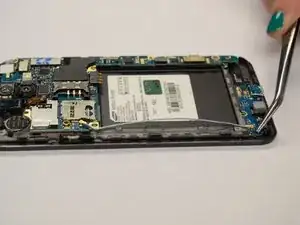

Вставьте инструмент для открывания под нижнюю панель рядом с нижней левой стороной задней части телефона.

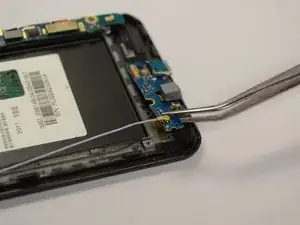

Осторожно подденьте часть материнской платы, показанную на изображении слева, снизу от той части телефона, под которой она зафиксирована.

Поднимите нижнюю панель с задней части телефона.

Шаг 5

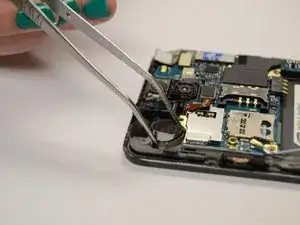

Используйте пинцет, чтобы крепко схватить круглый серебряный металлический элемент и оторвать его от верхней панели с достаточной силой, чтобы разорвать клеевое соединение.

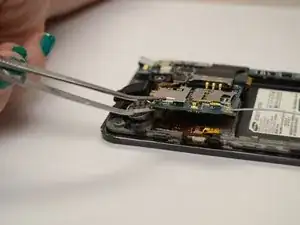

Вставьте инструмент для открывания под верхнюю панель рядом с верхней левой стороной задней части телефона.

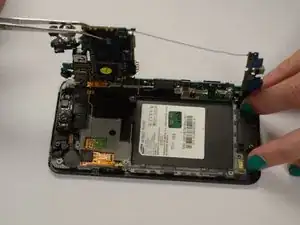

Осторожно поднимите панель с задней части телефона.

Шаг 6
