Замена разъема для наушников Samsung Galaxy R
Разъем для наушников — это место, в которое вставляются наушники для перенаправления звука со встроенного динамика на внешние наушники. Если вы испытываете проблемы, убедитесь, что именно наушники не являются их источником. Если у вас возникают проблемы с несколькими наушниками в одном и том же разъеме, возможно, стоит заменить сам разъем. Разъем для наушников соединен с вибрируют и может быть демонтирован, аккуратно потянув за сборку.
Шаг 1
Вставьте ноготь или пластиковый инструмент в отверстие рядом с разъемом для наушников на верхней части телефона.
Аккуратно отожмите заднюю крышку от средней рамки и снимите её.
Шаг 2
Вставьте ноготь или пластиковый инструмент в щель в нижнем левом углу задней стороны.
Аккуратно извлеките батарею из задней части телефона.
Шаг 3
С помощью крестовой отвертки открутите все семь шурупов длиной 4.0 мм, выделенных красным, на задней крышке.
Вставьте палец или инструмент для открытия под среднюю рамку и аккуратно отделите её от телефона.
Шаг 4

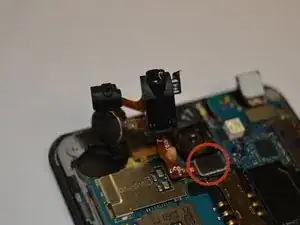

Разъем для наушников расположен в верхнем левом углу материнской платы.

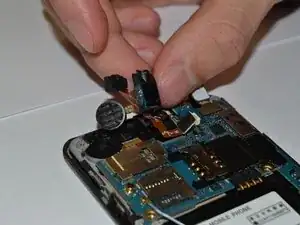

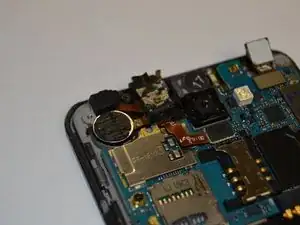

Чтобы извлечь разъем для наушников, аккуратно потяните за область, указанную красным, пока он не отсоединится от материнской платы.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
