Замена задней камеры Motorola Moto G4 Plus

Вставьте ноготь или лопаточку в выемку на нижнем торце телефона рядом с портом зарядки.

Отожмите заднюю крышку от корпуса телефона.

Продолжайте аккуратно приподнимать заднюю крышку, пока все пластиковые защёлки не освободятся.

Снимите заднюю крышку.

Для повторной установки задней крышки совместите крышку с корпусом и аккуратно прижмите по всем краям, пока не почувствуете щелчки защёлок.

Выдвиньте и извлеките SIM-карту.

Удалите девятнадцать винтов T3 длиной 3,1 мм, фиксирующих среднюю рамку.

Используйте острый конец лопаточки, чтобы отжать резиновую крышку над разъёмом вспышки камеры.

Снимите резиновую крышку.

Используйте острый конец лопаточки, чтобы поддеть и отсоединить разъём вспышки камеры.

Ослабьте среднюю рамку по краям и поднимите её от корпуса.

Снимите среднюю рамку.

Будьте крайне осторожны, чтобы не проколоть аккумулятор острыми инструментами. Повреждённый литий‑ионный аккумулятор может загореться и/или взорваться.

Отклейте и снимите ленту, фиксирующую провода аккумулятора.

Отклейте и снимите чёрную ленту, соединяющую аккумулятор и телефон.

Хотя эти полоски ленты не обязательны для работы телефона, сохраните их в хорошем состоянии для повторной установки.

Протолкните острый конец лопаточки под красный и чёрный провода аккумулятора и аккуратно подденьте строго вверх.

Не тяните штекер наружу, иначе Вы вырвёте разъём с платы. Будьте внимательны при поддевании. Не поддействуйте против разъёма платы.

При сборке совместите разъём с его гнездом, затем нажмите строго вниз для подключения.

Используйте пинцет или пальцы, чтобы вывести провода аккумулятора из пластиковых держателей.

Отклейте чёрную тянущую ленту от аккумулятора и медленно, но решительно потяните, чтобы отделить аккумулятор от рамки.

Пара капель изопропилового спирта высокой концентрации (90% или выше) вдоль каждой стороны может помочь размягчить клей.

Если тянущая лента порвётся, используйте лопаточку, чтобы аккуратно поддеть вокруг краёв аккумулятора, пока он не освободится.

Не деформируйте и не прокалывайте аккумулятор — он может загореться и/или взорваться при повреждении.

Никогда не устанавливайте повторно повреждённый или деформированный аккумулятор. Замените аккумулятор.

Снимите аккумулятор.

Для установки аккумулятора ориентируйте новый аккумулятор так, чтобы провода выходили в сторону нижней части телефона, а разъём аккумулятора располагался со стороны платы.

Удалите остатки клея, которые могут препятствовать плотной посадке аккумулятора на рамку. Используйте несколько лент из комплекта для батареи или двусторонний скотч, чтобы закрепить аккумулятор на рамке.

С помощью пинцета приподнимите чёрный силиконовый элемент, соединяющий плату с передней частью корпуса.

С помощью пинцета снимите красный и чёрный кабели, соединяющие плату с передней частью корпуса.

С помощью лопаточки снимите две металлические детальки, соединяющие плату с передней частью корпуса.

С помощью пинцета снимите жёлтую плёнку, соединяющую заднюю камеру с платой.

Плёнка крепится клеем, поэтому для её снятия может потребоваться небольшое покачивание.

Удалите два винта T3 длиной 4,0 мм, соединяющие плату с передней частью корпуса.

С помощью лопаточки приподнимите и снимите плату.

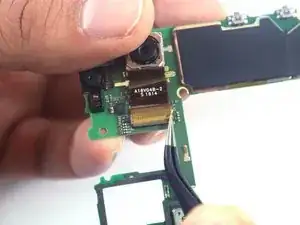

С помощью пинцета снимите жёлтую плёнку, соединяющую плату с задней камерой.

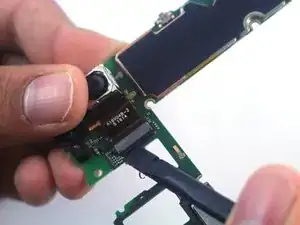

С помощью лопаточки приподнимите металлическую соединительную деталь.

С помощью пинцета приподнимите и извлеките заднюю камеру.
