Замена разъёма наушников в Motorola Moto G4 Plus

Вставьте ноготь или лопатку в выемку на нижнем крае телефона рядом с разъёмом зарядки.

Подденьте заднюю крышку, отрывая её от корпуса телефона.

Продолжайте осторожно поднимать заднюю крышку, пока все пластиковые защёлки не освободятся.

Снимите заднюю крышку.

Чтобы установить заднюю крышку обратно, совместите её с корпусом и аккуратно прижмите по периметру до щелчков защёлок.

Выньте и удалите SIM-карту.

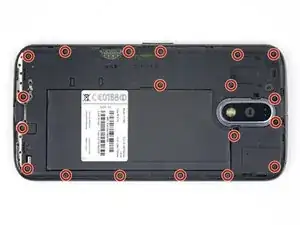

Удалите девятнадцать винтов T3 длиной 3,1 мм, фиксирующих среднюю рамку.

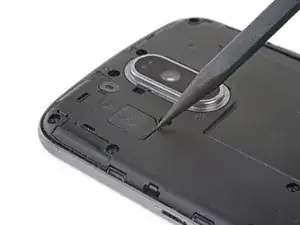

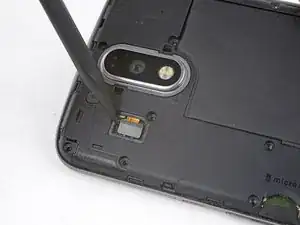

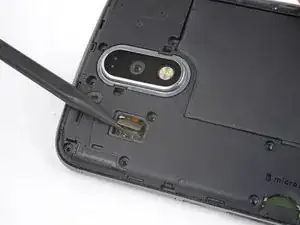

Используйте острую часть лопатки, чтобы поддеть резиновую крышку над разъёмом вспышки камеры.

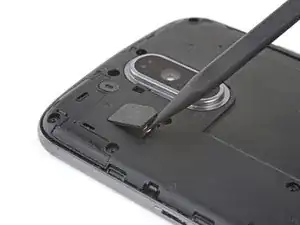

Снимите резиновую крышку.

Используйте острую часть лопатки, чтобы поддеть и отключить разъём вспышки камеры.

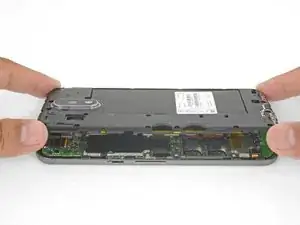

Ослабьте среднюю рамку вдоль краёв и поднимите её, отводя от корпуса.

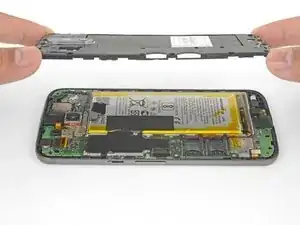

Снимите среднюю рамку.

Будьте очень осторожны, чтобы не проколоть батарею острыми инструментами. Повреждённая литий‑ионная батарея может загореться и/или взорваться.

Отклейте и снимите ленту, фиксирующую провода батареи.

Отклейте и снимите чёрную ленту, соединяющую батарею и телефон.

Хотя обе ленты не обязательны для работы телефона, сохраните их в хорошем состоянии для повторной установки.

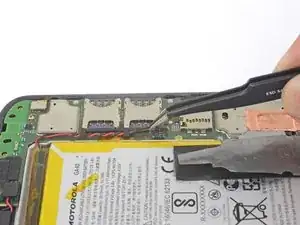

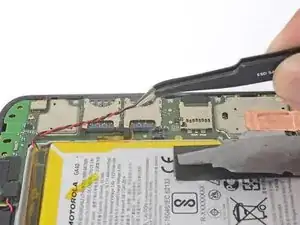

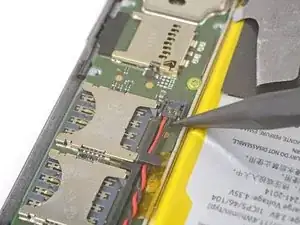

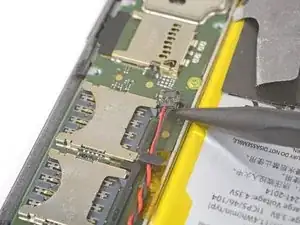

Подденьте остриём лопатки красный и чёрный провода батареи и аккуратно поднимайте строго вверх.

Не тяните штекер, иначе вы вырвете гнездо с платы. Будьте осторожны при поддевании. Не подденьте рядом с гнездом на плате.

При сборке совместите разъём с гнездом, затем нажмите прямо вниз для его подключения.

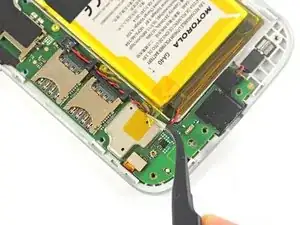

Используйте пинцет или пальцы, чтобы вывести провода батареи из пластиковых креплений.

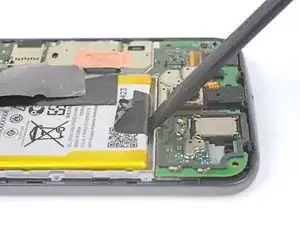

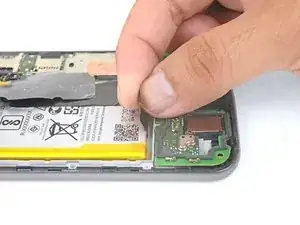

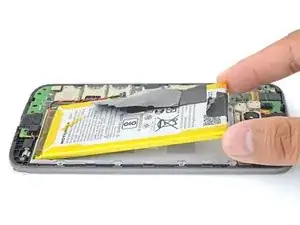

Отделите чёрную вытяжную ленту от батареи и тяните медленно, но уверенно, чтобы отделить батарею от рамки.

Несколько капель изопропилового спирта высокой концентрации (90% или выше) вдоль каждой стороны могут помочь размягчить клей.

Если вытяжная лента порвётся, используйте лопатку, чтобы аккуратно поддеть края батареи, пока она не освободится.

Не деформируйте и не прокалывайте батарею — при повреждении она может загореться и/или взорваться.

Никогда не устанавливайте повреждённую или деформированную батарею. Замените батарею.

Удалите батарею.

Чтобы установить батарею, ориентируйте новую батарею так, чтобы провода выходили вблизи нижней части телефона, а разъём батареи находился со стороны материнской платы.

Удалите остатки клея, которые могут мешать плотному прилеганию батареи к рамке. Используйте несколько полосок клея, включённых в комплект батареи или двусторонний скотч, чтобы закрепить батарею в рамке.

С помощью пинцета поднимите чёрную силиконовую деталь, соединяющую материнскую плату с фронтальной панелью.

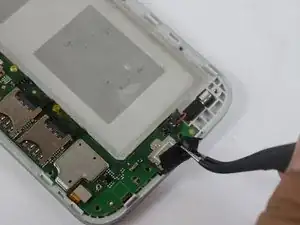

С помощью пинцета снимите красный и чёрный кабель, соединяющий материнскую плату с фронтальной панелью.

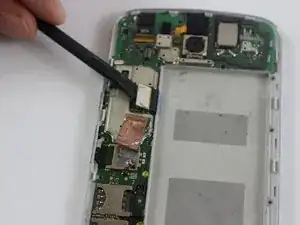

Используя лопатку, снимите две металлические детали, соединяющие материнскую плату с фронтальной панелью.

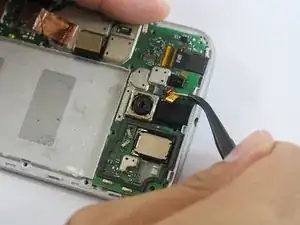

С помощью пинцета снимите жёлтую плёнку, соединяющую заднюю камеру с материнской платой.

Плёнка приклеена, поэтому может потребоваться некоторое расшатывание для её снятия.

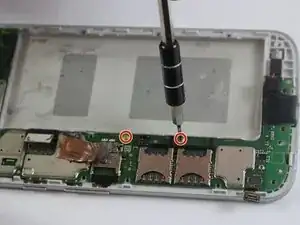

Удалите два винта T3 длиной 4,0 мм, соединяющие материнскую плату с фронтальной панелью.

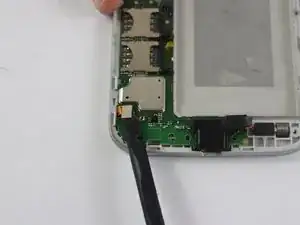

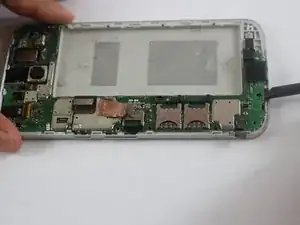

Используя лопатку, подденьте и снимите материнскую плату.

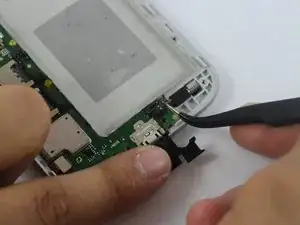

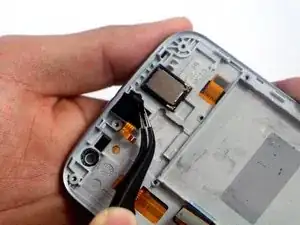

С помощью пинцета поднимите чёрную силиконовую деталь, покрывающую аудиоразъём.

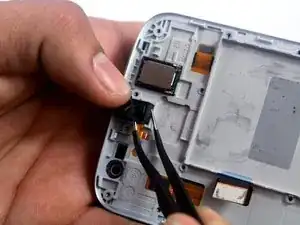

С помощью пинцета удалите аудиоразъём.
