Замена задней камеры LG G Stylo
От снятия задней крышки до установки новой камеры — в этом руководстве описаны все шаги. Если у вас возникли проблемы с задней камерой, здесь содержится вся необходимая информация.
Шаг 1
Перед началом работ обязательно выключите телефон.
Снимите заднюю крышку, вставив пластиковую вскрывающую инструмент в нижний левый угол устройства и аккуратно поддев крышку вверх.
Слева имеется небольшая прорезь, которая идеально подходит для пластикового вскрывающего инструмента.
Шаг 2
Вставьте пластиковую вскрывающую инструмент в выемку в нижней части аккумулятора и приподнимите его. Полностью извлеките аккумулятор руками.
Шаг 3
Аккуратно воспользуйтесь отверткой Phillips #00, чтобы выкрутить одиннадцать видимых винтов длиной 3,9 мм на задней панели. Винты, которые необходимо снять, отмечены соответствующими указателями.
Шаг 4
После того как все винты выкручены, вставьте пластиковую вскрывающую инструмент в паз в нижнем левом углу крышки материнской платы и приподнимите крышку.
Перед снятием крышки материнской платы обязательно извлеките карту SIM. Крышку можно снять без этого, но при сборке карта SIM окажется зажатой под ней.
Этот этап может быть сложнее, если Вы ранее не снимали крышку материнской платы. При возникновении трудностей поддевайте пластиковой вскрывающей инструментом каждый паз по краю крышки, пока она не освободится.
После того как защелка освобождена, снимите крышку материнской платы руками и отложите в сторону.
Шаг 5
Аккуратно подденьте пластиковой вскрывающей инструментом ленточные кабели в местах их подключения и приподнимите, чтобы отсоединить.
Будьте предельно осторожны с ленточными кабелями, поскольку они представляют собой мелкие и важные компоненты, отвечающие за работоспособность устройства.
На третьем прилагаемом фото показан вид ленточных кабелей после их успешного отсоединения.
Шаг 6
Полностью извлеките материнскую плату, поддев ее вверх пластиковой вскрывающей инструментом.
Этот шаг будет простым, если все ленточные кабели правильно отсоединены.
Шаг 7

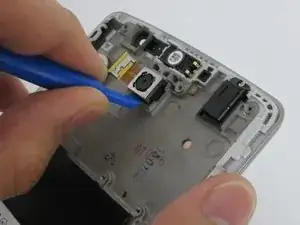

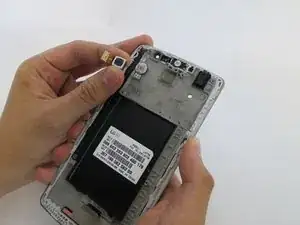

Осторожно подденьте пластиковой вскрывающей инструментом ленточный кабель задней камеры и медленно приподнимите, чтобы отсоединить его от материнской платы. Затем замените заднюю камеру.
Задняя камера зафиксирована клеем, поэтому при поддевании необходимо аккуратно прикладывать усилие.
Завершение
Чтобы собрать устройство, выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
