Замена внешнего корпуса LG L1200

Перед открытием корпуса убедитесь, что вы вынули аккумулятор, поддев язычок на задней панели телефона.

Откройте телефон и найдите четыре крышки винтов.

Снимите все четыре крышки винтов с помощью инструмента для вскрытия iPod. Они должны сниматься относительно легко.

Используя отвертку Torx T6, выкрутите все четыре винта.

После выкручивания винтов используйте инструмент для вскрытия iPod, чтобы отделить переднюю панель от внутренней крышки экрана.

Проведите инструментом по обеим сторонам, отщелкивая защёлки, которые удерживают крышки вместе.

Подтяните внутреннюю крышку экрана к себе и вверх, чтобы отделить её от передней панели.

Снимите ленту с нижней части ЖК-экрана.

Осторожно приподнимите ЖК-экран и отлепите его от золотой ленты. Клейкая связь проходит по всему периметру ЖК-экрана.

Переверните экран так, чтобы были видны внешний ЖК-экран и плата.

Вставьте лопатку в правый нижний угол.

Поднимите и проведите лопаткой вдоль нижней части.

Третье фото повернуто на 180 градусов.

Используйте острую сторону лопатки, чтобы снять внутреннюю ленту.

Переверните сборку и отделите плату от экрана.

Используйте лопатку, чтобы отделить ЖК-экран от его основания.

Осторожно заведите лопатку за основную ленту, чтобы отделить её от внутренней крышки телефона.

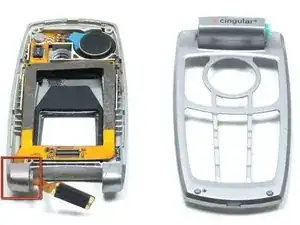

С помощью лопатки отщёлкните ленту камеры от основной ленты. Модуль камеры должен полностью отделиться.

Перед открытием корпуса убедитесь, что вы вынули аккумулятор, поддев язычок на задней панели телефона.

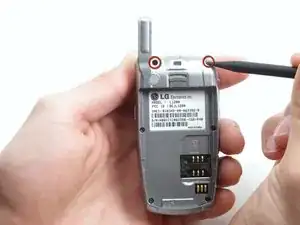

Выдавите резиновые заглушки с помощью лопатки или острого предмета, например шила.

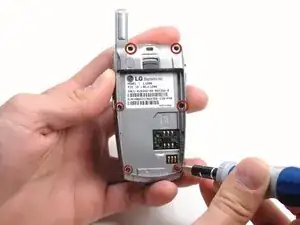

Используйте отвертку Torx T6, чтобы выкрутить 6 винтов, удерживающих заднюю крышку.

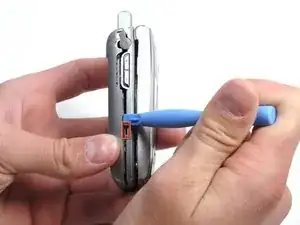

Используйте инструмент для вскрытия iPod, чтобы отделить задний корпус.

С обеих сторон телефона находятся по две защёлки.

Отделите задний корпус от телефона.

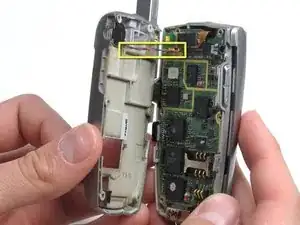

Будьте осторожны, чтобы не вырвать провод (выделен жёлтым), при отделении заднего корпуса.

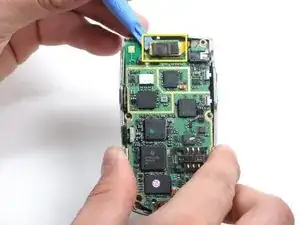

С помощью лопатки отключите антенному провод.

Используйте инструмент для вскрытия iPod, чтобы вытолкнуть плату логики.

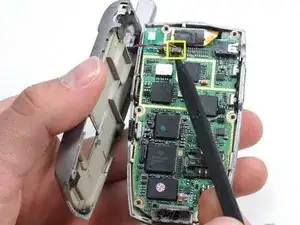

Используйте инструмент для вскрытия iPod, чтобы отсоединить основную ленту.

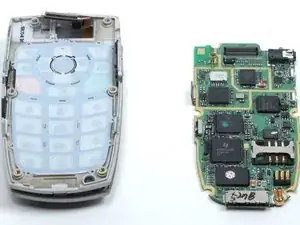

После отсоединения ленты извлеките плату логики и при необходимости замените её.

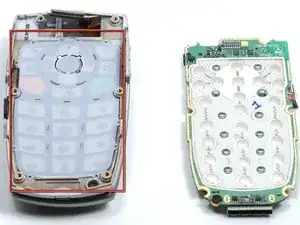

Здесь показана задняя сторона клавиатуры рядом с платой логики (плата перевёрнута, чтобы были видны кнопки).

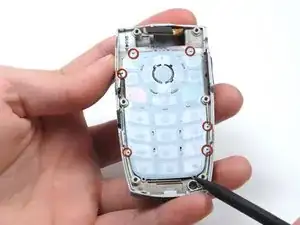

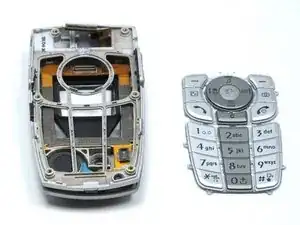

С помощью лопатки подденьте клавиатуру с защёлок.

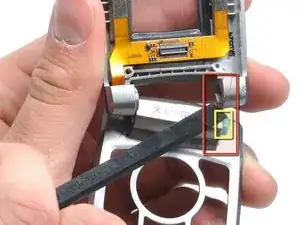

Заведите лопатку или другой более жёсткий инструмент между верхней и нижней крышками с правой стороны.

Приложите значительную силу, чтобы отжать верхнюю крышку от синей направляющей нижней крышки.

Чрезмерная сила может привести к поломке пластика верхней крышки.

При отделении верхней крышки от нижней будьте осторожны, чтобы не порвать ленту при вытягивании её из шарнира.

Выдвиньте шлейф из разъёма в шарнире с левой стороны.

Выньте шлейф из верхней крышки рукой.

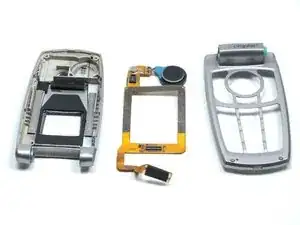

После снятия шлейфа вы можете установить крышки обратно.
