Замена разъёма наушников LG G Stylo
Если при прослушивании через наушники слышны помехи или искажения, возможно, потребуется заменить разъём наушников. Это руководство начнётся со снятия задней крышки и закончится заменой разъёма наушников.
Шаг 1
Перед началом убедитесь, что телефон выключен.

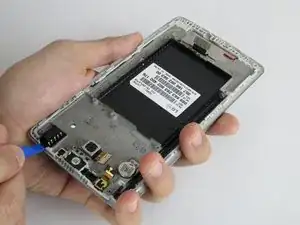

Снимите заднюю крышку, поместив пластиковый инструмент для открытия в нижний левый край устройства и аккуратно поддев вверх.
Слева есть небольшой зазор, который идеально подходит для пластикового инструмента для открытия.
Шаг 2
Вставьте пластиковый инструмент для открытия в углубление в нижней части аккумулятора и подденьте вверх. Полностью извлеките аккумулятор пальцами.
Шаг 3
Аккуратно используйте крестовую отвертку Phillips #00, чтобы выкрутить одиннадцать видимых винтов длиной 3,9 мм на задней панели. Винты, подлежащие снятию, отмечены соответствующими индикаторами.
Шаг 4
Когда все винты будут удалены, поместите пластиковый инструмент для открытия в паз в нижнем левом углу крышки материнской платы и подденьте вверх.
Перед снятием крышки материнской платы обязательно извлеките SIM‑карту. Крышку можно снять и без этого, но SIM‑карта останется под крышкой при повторной сборке.
Эта часть может оказаться сложнее, если Вы никогда ранее не снимали крышку материнской платы. При возникновении трудностей поддевайте пластиковым инструментом каждый паз вдоль края крышки материнской платы, пока она не освободится.
Когда защёлка освободится, Вы сможете снять крышку материнской платы пальцами и отложить в сторону.
Шаг 5
Аккуратно поместите пластиковый инструмент для открытия под шлейфы в местах соединения кабелей и подденьте вверх, чтобы отсоединить кабели.
Помните, что шлейфы хрупкие — обращайтесь с ними осторожно, они важны для функционирования устройства.
На третьем прикреплённом фото показано, как выглядят шлейфы после успешного отсоединения.
Шаг 6
Полностью извлеките материнскую плату, поддев её пластиковым инструментом для открытия и поднимая вверх.
Этот шаг будет довольно прост, если все шлейфы были правильно отсоединены.
Шаг 7
Поместите пластиковый инструмент для открытия под разъём наушников в нижнем углу и подденьте вверх. Удалите разъём наушников пальцами после того, как он отщёлкнется.
Разъём наушников удерживается на месте клеем, поэтому его может быть трудно отодрать.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
