Замена задней камеры Alcatel One Touch Pop 7
Если очистка объектива камеры и настройка параметров съёмки не устраняют проблемы с качеством изображения, возможно, потребуется заменить камеру внутри планшета Alcatel One Touch Pop 7. В этом руководстве пошагово описано, как это сделать.
Шаг 1
Начните с использования пластиковой инструмент для снятия задней крышки Alcatel One Touch Pop 7. Откройте защёлку, как показано на изображении, чтобы легче начать работу.
Шаг 2

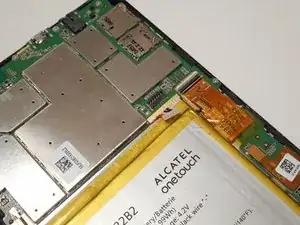

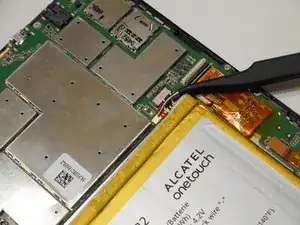

После снятия задней крышки отключите аккумулятор. Используйте пинцет, чтобы аккуратно отсоединить провода, как показано на втором изображении.
Шаг 3
Блок кнопок регулировки громкости находится в верхнем левом углу планшета. Чтобы начать, необходимо оттянуть маленькую чёрную планку разъёма ZIF, показанную на втором изображении, чтобы извлечь блок. Планка подвижная, поэтому не отрывайте её полностью.
Шаг 4
Извлеките ленточный кабель из разъёма. Он должен извлекаться легко, поскольку удерживается только разъёмом ZIF.

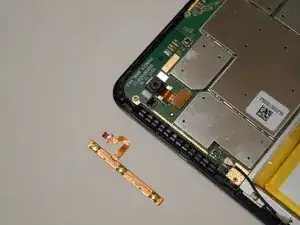

Далее извлеките блок кнопок регулировки громкости. Ещё одно простое действие — просто потяните блок в сторону от устройства, и процесс демонтажа завершён.
Шаг 5

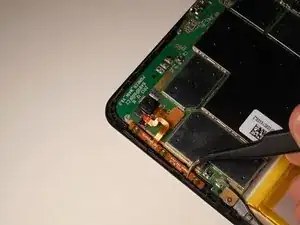

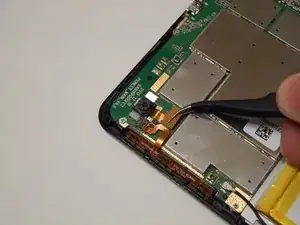

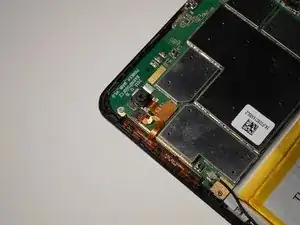

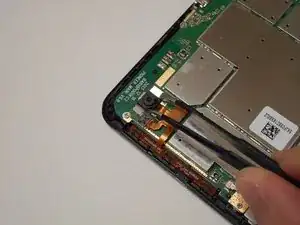

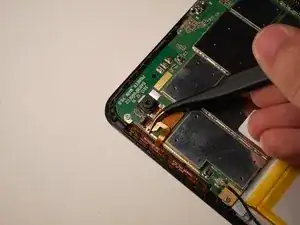

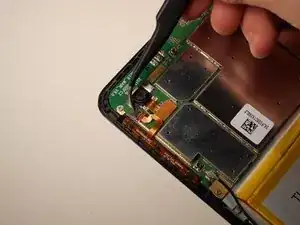

Камера расположена в верхнем левом углу планшета. Чтобы начать демонтаж, используйте пинцет, чтобы аккуратно отключить ленточный кабель, подключённый к камере.
Шаг 6

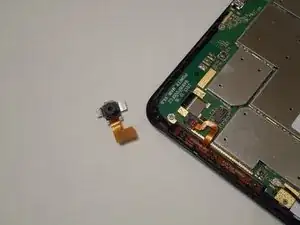

Извлеките сам модуль камеры из посадочного места. Он может немного прилипнуть, но снять его не должно быть трудно.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
