Замена материнской платы Alcatel One Touch Pop 7

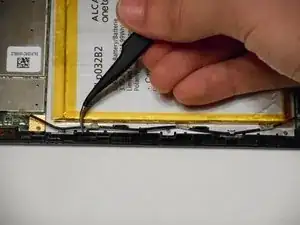

Начните работу, используя пластиковый инструмент для вскрытия, чтобы снять заднюю крышку вашего Alcatel One Touch Pop 7. Отогнув защёлку, как показано на фото, вы упростите начальное отделение крышки.

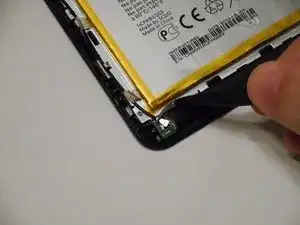

После снятия задней крышки необходимо отключить аккумулятор. Используйте пинцет и аккуратно потяните провода, как показано на втором изображении.

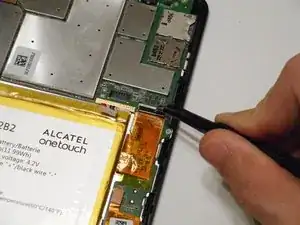

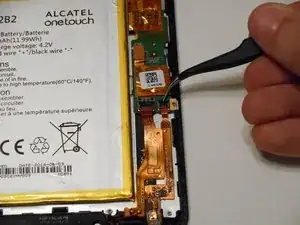

Блок кнопки регулировки громкости расположен в левом верхнем углу планшета. Для начала нужно приподнять маленькую чёрную защёлку ZIF-коннектора, показанную на втором изображении, чтобы можно было снять блок. Защёлка выполнена на петле и не должна сниматься полностью.

Вытащите медную ленту кабеля из защёлки. Она должна сниматься легко, поскольку ZIF-коннектор — единственное, что её удерживает.

Далее снимите блок кнопок регулировки громкости. Это также простая операция: просто оттяните блок от корпуса устройства — и он будет снят.

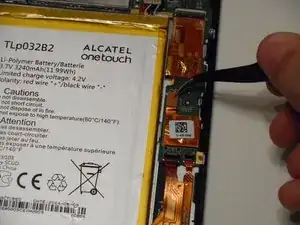

Камера находится в левом верхнем углу планшета. Для начала демонтажа используйте пинцет, чтобы аккуратно отключить лентовый кабель, подключённый к камере.

Извлеките сам модуль камеры из посадочного места. Он может слегка застревать, но не должен вызывать серьёзных трудностей.

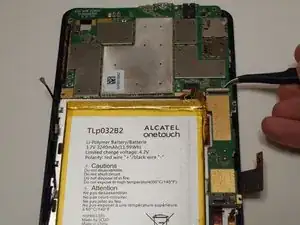

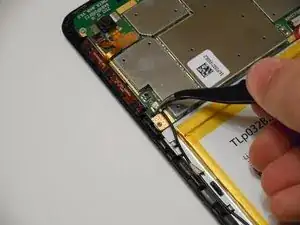

При помощи пинцета отстегните Wi‑Fi антенну от материнской платы и беспроводного модуля.

После отсоединения концов антенн можно извлечь всю антенну целиком. Вокруг антенны и под аккумулятором закреплены три полоски скотча. Их может быть немного сложно снять, но это выполнимо.

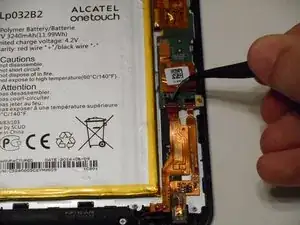

Теперь нужно отключить три ZIF‑коннектора, все расположены в правом нижнем квадранте платы. Порядок отключения значения не имеет.

Отключите лентовый кабель и отведите его в сторону, чтобы он не мешал при снятии материнской платы.

С помощью отвёртки PH00 отвинтите эти семь винтов длиной 2 мм и поместите их в надёжное место, чтобы не потерять.

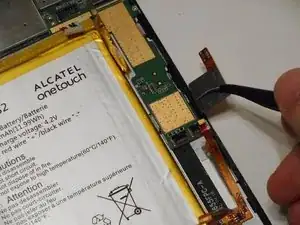

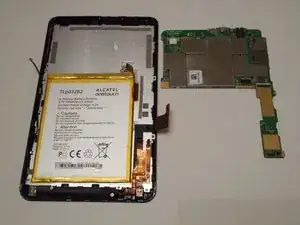

После снятия винтов можно извлечь материнскую плату. Используя пинцет или просто пальцы, поднимите плату и отложите в сторону.
