Замена сборки дисплея Alcatel One Touch Pop 7

Начните работу, используя пластиковый инструмент для открытия, чтобы снять заднюю крышку вашего Alcatel One Touch Pop 7. Открыв защёлку, как показано на фотографии, вам будет проще начать.

После снятия задней крышки отсоедините аккумулятор. Используйте пинцет и аккуратно потяните провода, как показано на второй фотографии.

Модуль кнопки регулировки громкости находится в верхнем левом углу планшета. Для начала вам нужно отвести маленькую чёрную язычковую защёлку ZIF-разъёма, показанную на второй фотографии, чтобы можно было снять модуль. Язычок на петле, поэтому его не следует срывать полностью.

Вытяните медную ленточную шлейфовую плату из разъёма. Она должна легко выниматься, поскольку ZIF-разъём удерживает её на месте.

Далее снимите модуль кнопки регулировки громкости. Это простой демонтаж: просто отведите модуль от устройства, и демонтаж завершён.

Камера находится в верхнем левом углу планшета. Для начала демонтажа используйте пинцет, чтобы аккуратно отключить шлейф, подключённый к камере.

Выньте сам модуль камеры из посадочного места. Он может немного заедать, но это не должно быть слишком сложно.

Теперь нужно отсоединить 3 ZIF-разъёма, все расположены в правом нижнем квадранте. Порядок их отключения не имеет значения.

Отключите шлейф и отведите его в сторону от платы.

Используя отвёртку PH00, выньте эти семь винтов длиной 2 мм и поместите их в безопасное место, чтобы не потерять.

После удаления винтов можно извлечь материнскую плату. Используя пинцет или пальцы, поднимите плату и отложите в сторону.

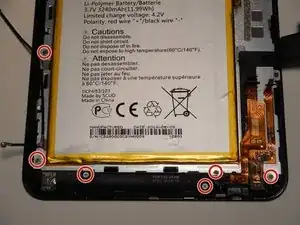

Используя отвёртку PH00, снимите 6 отмеченных винтов длиной 2 мм.

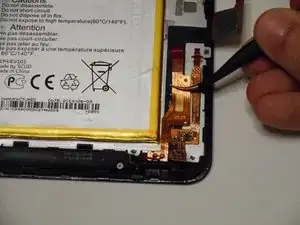

Отведите шлейфы от задней стороны экрана. Правый шлейф можно удалить полностью, тогда как левый останется прикреплённым к передней рамке.

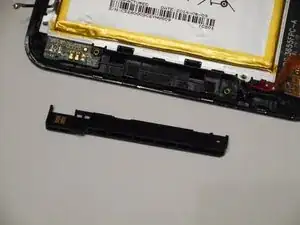

Используйте пластиковые инструменты для поддевания, чтобы отщёлкнуть пластиковую деталь в нижней части устройства.

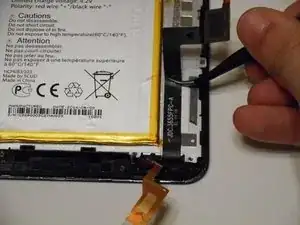

Отсоедините ленточный шлейф цифроаналогового преобразователя (сенсора) с помощью пинцета. Он останется прикреплённым к передней рамке.

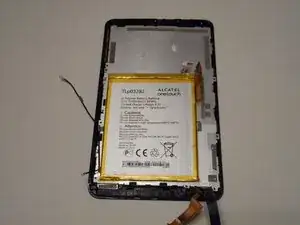

После удаления винтов и шлейфов панель дисплея можно отделить от сенсорной панели. Можно аккуратно оттянуть панель дисплея от сенсорной панели или поднести устройство вертикально и поймать выпадающую панель дисплея.
