Замена сенсорного стекла / дигитайзера Nokia Lumia 610

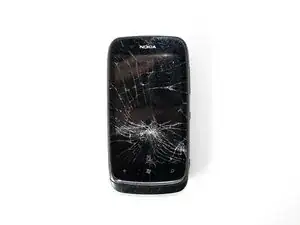

Первое, что вам понадобится — Nokia Lumia 610 со сломанным передним стеклом

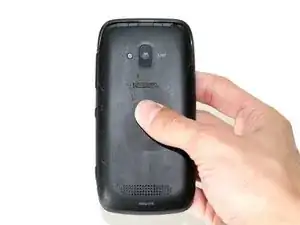

Сдвиньте заднюю крышку и извлеките аккумулятор

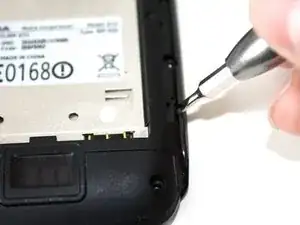

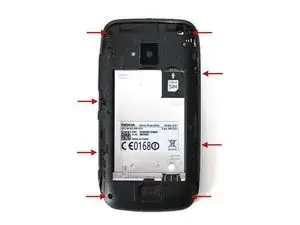

Необходимо выкрутить 8 винтов Torx 5, по 4 с каждой стороны

После удаления всех 8 винтов приступайте к снятию задней крышки

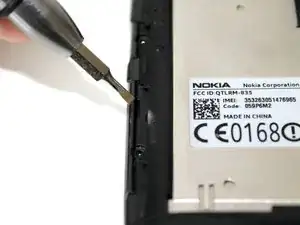

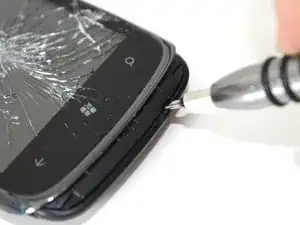

Крышка легко отщёлкивается, поддев её в трёх показанных пазах

Эту операцию можно выполнить и ногтями, защёлки не сильные

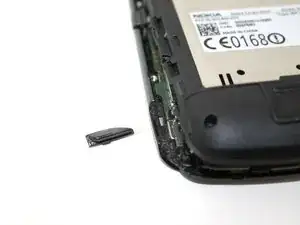

Будьте внимательны — кнопки легко выпадают; убедитесь, что не потеряли ни одну

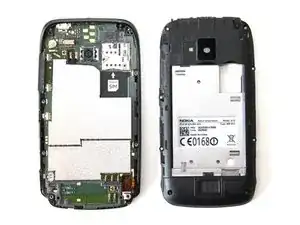

Поднимите заднюю крышку и отведите её назад — скорее всего, последней оторвётся двусторонняя клейкая лента, фиксирующая модуль камеры

После этого убедитесь, что приклеили её обратно к заднему корпусу

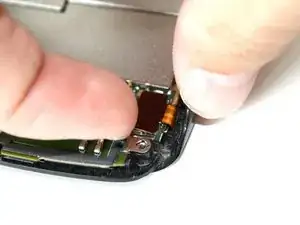

Отключите два шлейфа, соединяющих ЖК-дисплей и дигитайзер с платой

Теперь отделите материнскую плату от переднего модуля!

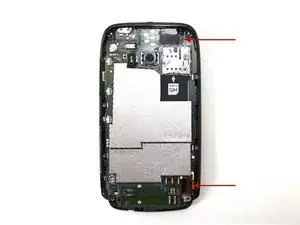

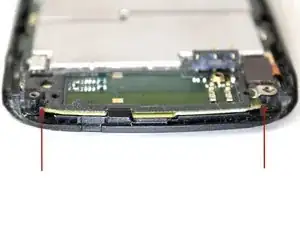

Осторожно подденьте две защёлки, показанные на фото, чтобы освободить плату

Опять же — можно использовать ногти

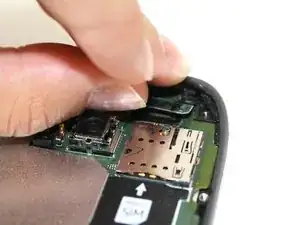

Поднимите плату с задней стороны и отведите её назад

Действуйте тем же движением, что и при снятии задней крышки

Плата теперь отделена от сборки ЖК/дигитайзера

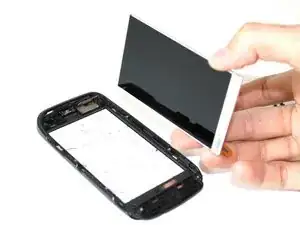

Чтобы отсоединить дисплей, аккуратно поднимайте его с боков — будьте осторожны и не тяните сильно за шлейф!

Он зафиксирован относительно слабой двусторонней лентой, так что этот шаг не должен вызвать проблем

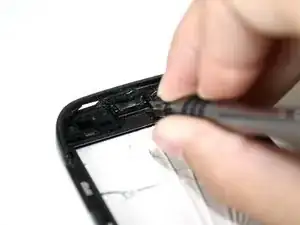

Снимите разговорный динамик с дигитайзерной сборки

Он также закреплён слабой двусторонней лентой

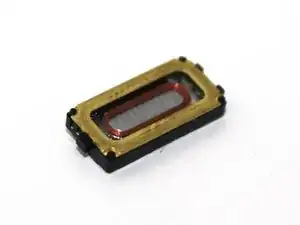

На втором фото видна передняя часть динамика — мембрану сложно повредить, но всё же будьте осторожны

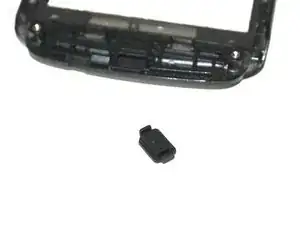

Не забудьте снять крошечную резиновую прокладку микрофона и установить её в новую переднюю панель

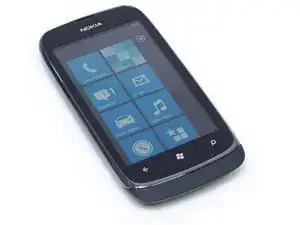

Чтобы собрать устройство, выполните все шаги в обратном порядке — в итоге вы получите практически новый Nokia Lumia 610

Последний шаг — постараться не сломать его снова :)
