Nokia Lumia 620 LCD Display, Touch screen Glass
С помощью этого руководства мы поможем Вам, если Вы хотите разобрать телефон и заменить дигитайзер/стекло или ЖК-дисплей. Это руководство также полезно при замене динамика, слухового динамика, фронтальной камеры и т.д.
Перед заказом нового сенсорного экрана проверьте ревизию (ее можно увидеть на гибком кабеле дигитайзера, рядом с разъемом).
__________________________ Видеоинструкция: __________________________

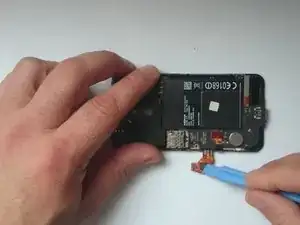

Шаг 1

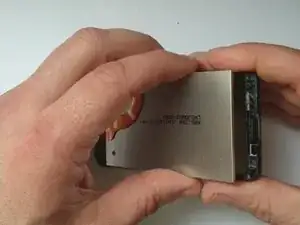

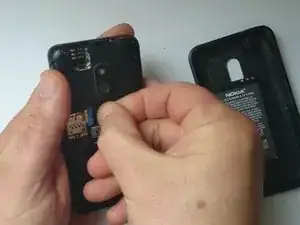

Выключите телефон, извлеките аккумулятор и SIM (карту памяти).

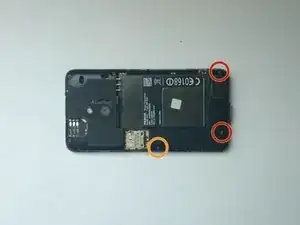

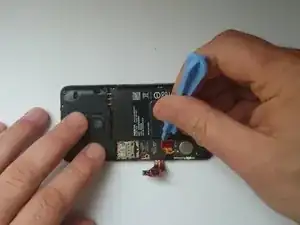

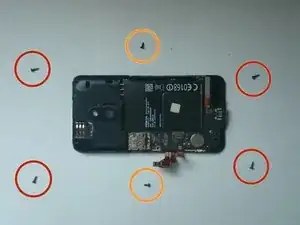

Нижняя задняя крышка крепится 3 болтами T4 Torx.
Винты двух типов!
Шаг 2

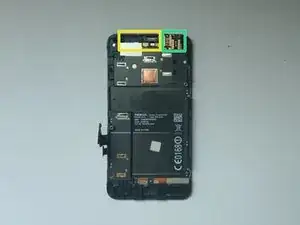

Динамик
Разъем гибкого кабеля сенсорного экрана
Разъем гибкого кабеля ЖК-дисплея
Шаг 3

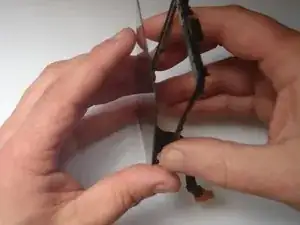

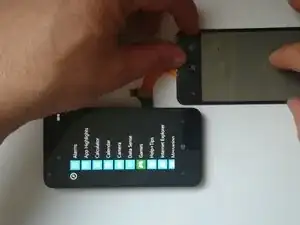

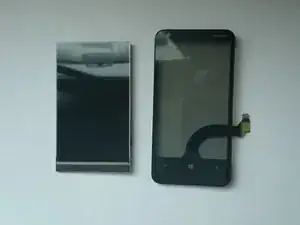

Если Вы собираетесь заменить дигитайзер, сначала протестируйте запасную деталь.
Будьте осторожны, не ломайте гибкий кабель.
Шаг 4

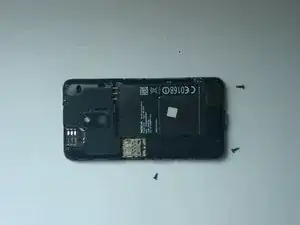

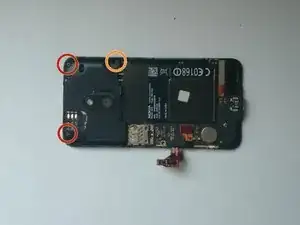

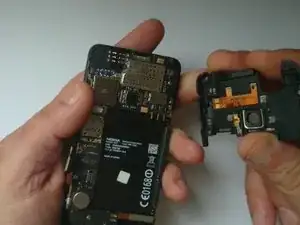

Еще три винта удерживают верхнюю заднюю крышку.

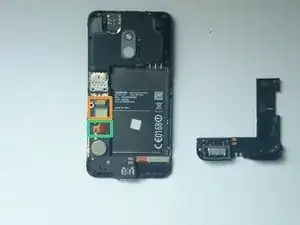

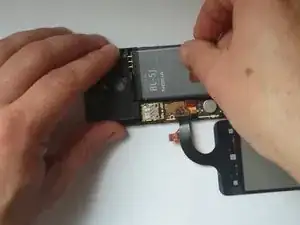

Отключите гибкие кабели сенсорного экрана и дигитайзера.
Шаг 5
Если Вы еще не отключили гибкие кабели дигитайзера и сенсорного экрана, сделайте это сейчас.

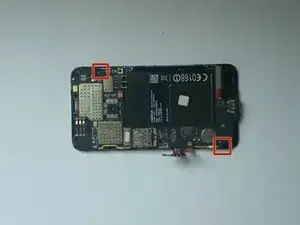

Плата логики закреплена на средней рамке двумя пластиковыми защелками.
Шаг 6

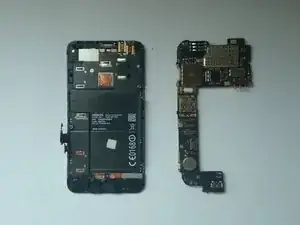

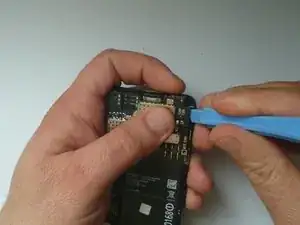

С помощью пластиковой лопатки аккуратно освободите материнскую плату и извлеките её.
Шаг 7

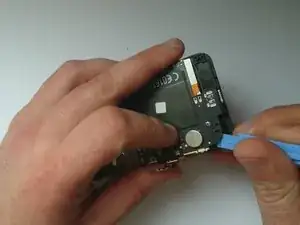

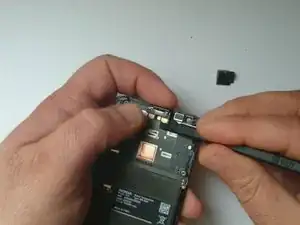

Фронтальная камера и модуль датчиков приближения и освещенности
Слуховой динамик
Снимите их по очереди.
Шаг 8

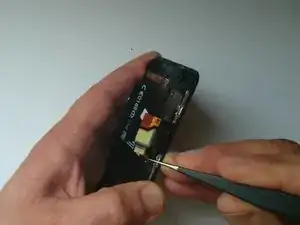

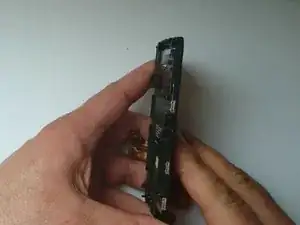

Средняя рамка удерживается 6 фиксирующими защелками, по три с каждой стороны. Освободите их и снимите среднюю рамку.
Шаг 9

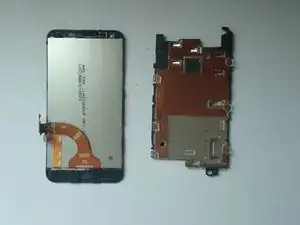

Теперь аккуратно извлеките ЖК-дисплей.
Если у вас сломанный ЖК-дисплей, замените его и соберите телефон обратно.

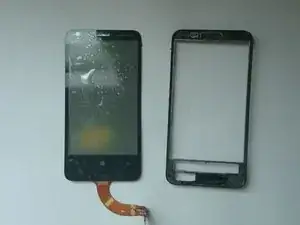

Мы продолжим с удалением стекла сенсорного экрана.
Шаг 10

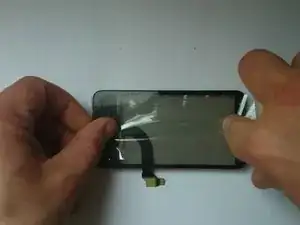

Приклейте скотч, чтобы стекло не рассыпалось.

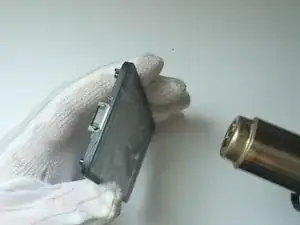

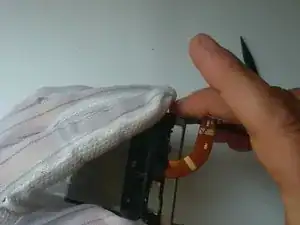

С помощью горячего воздуха нагрейте стекло, чтобы размягчить клей.
Для этой операции можно использовать фен.
Начните с отделения в середине, где клеевая зона меньше.
Шаг 11
Продолжайте отделение с помощью пластикового инструмента.
Шаг 12
Очистите остатки старой клеевой ленты.
Если запасные части поставляются без клеевой ленты, Вам необходимо самостоятельно её наклеить.

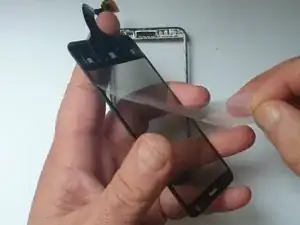

Подготовьте новое стекло дигитайзера и установите его.
Соберите устройство.
Шаг 13
На этом всё.
.
.
.
.
.
.
У Вас всё получилось?
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
