Замена сенсорного экрана и ЖК-дисплея Nokia Lumia 530

Выключите телефон.

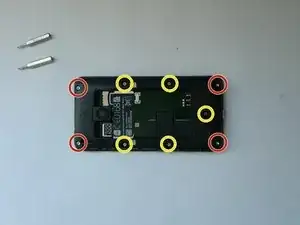

Извлеките аккумулятор и установленные SIM‑ и карты памяти. Крепление содержит два типа винтов:

4x Torx T6

5x Torx T5

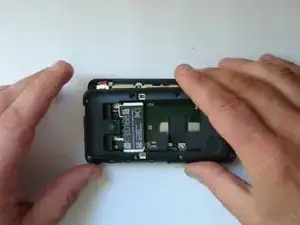

Снимите среднюю рамку.

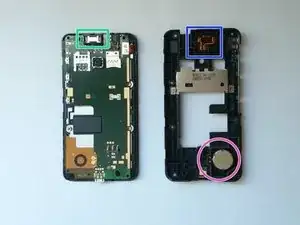

Динамик для разговоров

Шлейф динамика для разговоров

Динамик звонка / громкоговоритель

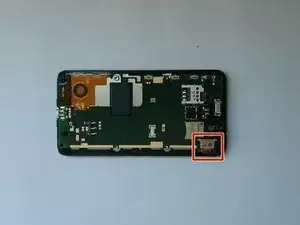

Отключите шлейф сенсора и дисплея.

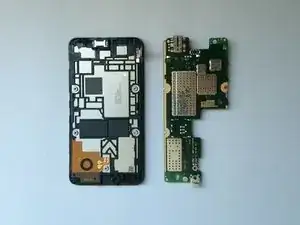

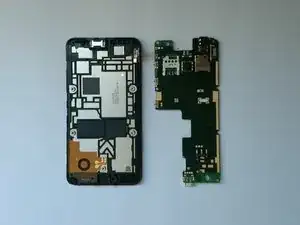

Извлеките основную плату.

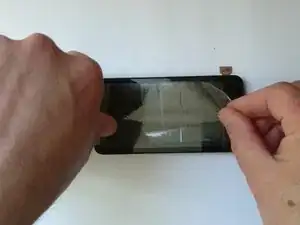

Если стекло разбито, наклейте скотч, чтобы предотвратить осыпание осколков.

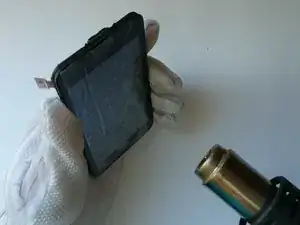

Используйте горячий воздух, чтобы размягчить клейкую ленту.

Для этой операции можно использовать фен.

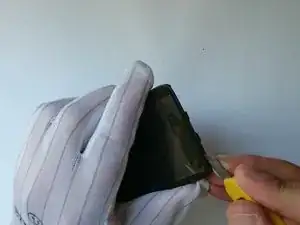

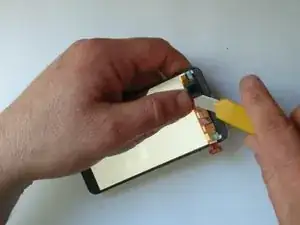

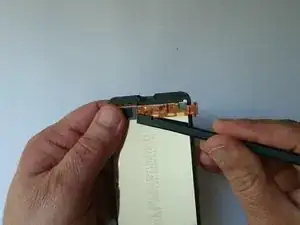

С помощью ножа сделайте небольшой зазор, чтобы вставить пластиковую лопатку.

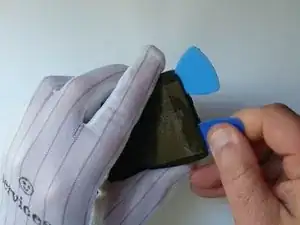

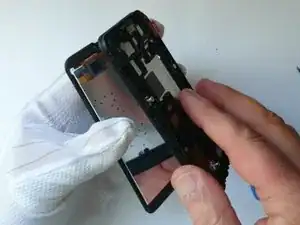

Продолжайте отделение, используя пластиковые инструменты.

При необходимости снова примените горячий воздух

Отклейте шлейф сенсорного экрана от дисплея.

Если стекло разбито, можно перерезать шлейф сенсора; в противном случае аккуратно выпаяйте его, как показано в следующем шаге.

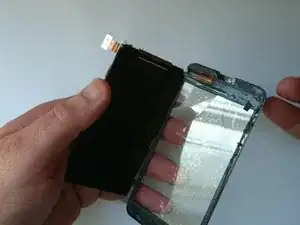

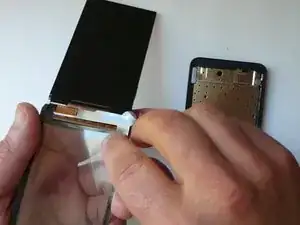

Кромки дисплея приклеены к стеклу с помощью клейкой ленты.

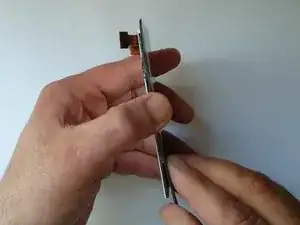

Для отделения используйте только тонкие пластиковые инструменты.

Снимите синюю наклейку.

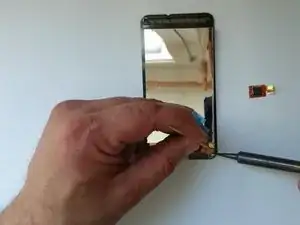

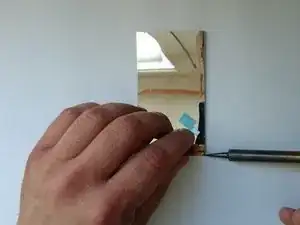

Припаиваясь, удалите шлейф сенсора и установите новый.

Верните синюю наклейку на место.

Если запасная деталь без клейкой ленты, установите новую ленту.

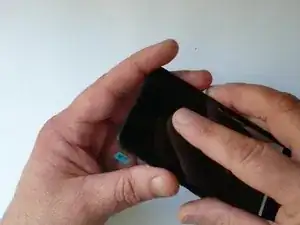

Аккуратно установите дисплей на место, затем закрепите стекло.

Начните сборку в обратном порядке.

На этом всё.

.

.

.

.

.
