Замена разъёма зарядки Samsung Galaxy Tab A 10.1

Положите устройство передней частью к себе.

Начинайте возле одного из закруглённых краёв устройства (для примера см. второе фото).

Поместите пластиковый инструмент для вскрытия между передней и задней панелями.

Если пластиковый инструмент не помогает, можно попробовать металлическую лопатку, но она может повредить пластик корпуса.

Не забудьте вынуть карту micro SD (если она есть) перед началом работы.

Когда пластиковый инструмент полностью вставлен, продвигайте его по краям устройства, чтобы разъединить панели.

Поднимите заднюю панель и снимите её с устройства.

При съёме задней панели вы услышите щелчок.

Снимите клейкую плёнку и поднимите фиксирующий язычок на ZIF-разъёме аккумулятора.

Выдвиньте оранжевую ленту аккумулятора из ZIF-разъёма.

Снимите клейкую плёнку, поднимите фиксирующую лапку и извлеките белую ленту динамика.

Поднимите фиксирующую лапку и извлеките чёрную ленту дисплея.

Отверткой Phillips #000 отвинтите десять винтов длиной 4 мм вокруг аккумулятора.

Сдвиньте пластиковый инструмент для вскрытия под нижнюю часть аккумулятора рядом с динамиками и приподнимите его.

Большой прямоугольный бело-чёрный элемент — это весь аккумулятор. Будьте осторожны, не проколите его.

Поднимите два ZIF-разъёма на плате с помощью пластикового инструмента для вскрытия.

Выдвиньте оранжевые ленточные кабели из ZIF-разъёмов.

Снимите фронтальную камеру.

Отключите разъём для наушников от материнской платы.

Используйте отвертку Phillips #000, чтобы выкрутить шесть винтов длиной 4 мм.

Подденьте пластиковым инструментом и выньте материнскую плату из планшета.

Будьте осторожны, чтобы не зацепить коннекторы.

Снимите металлическую планку, которая была под разъёмом зарядки, и отложите её в сторону.

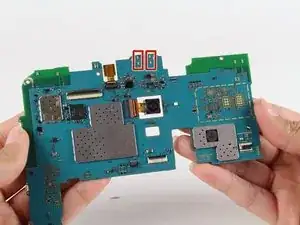

Поместите оплетку для выпаивания на одно из четырёх отверстий в верхней части материнской платы.

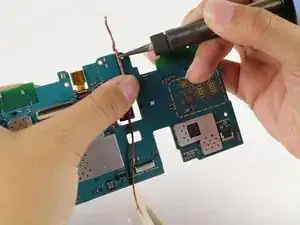

Приложите паяльник к оплетке в той части отверстия, где видна серая область, чтобы удалить припой. Если непонятно, здесь есть справка.

Если оплетка покрывается припоем и перестаёт впитывать, используйте новую часть оплетки.

Если вам трудно выпаять разъём зарядки, используйте термовоздушную станцию, чтобы прогреть всю плату. Под разъёмом зарядки находится набор крошечных квадратных контактов, которые могут смещаться при нагреве. Их нужно вернуть на место, если они сдвинутся.

Паяльник очень горячий и может обжечь руку и повредить устройство. Положите материнскую плату на поверхность и не держите плату в руках во время пайки (несмотря на изображение).

Повторите те же действия для остальных трёх отверстий.

Поднимите маленькую серую металлическую деталь с материнской платы.
