Замена разъема наушников Samsung Galaxy Tab A 10.1

Убедитесь, что лицевая сторона устройства смотрит на вас.

Начните у одного из закругленных краев устройства (смотрите на фото два для визуального примера).

Поместите пластиковый инструмент для открытия между передней и задней панелями.

Если пластиковый инструмент для открытия не работает, возможно, подойдет металлический лопатка, но она может повредить пластик устройства.

Не забудьте извлечь карту micro SD (если она есть) перед началом работы.

Когда пластиковый инструмент для открытия будет полностью вставлен, обведите его вокруг краев устройства, чтобы отделить панели.

Поднимите заднюю панель устройства.

При снятии задней панели будет слышен щелчок.

Снимите клеевую пленку и поднимите фиксирующий флажок на ZIF-разъеме батареи.

Вытяните оранжевый шлейф батареи из ZIF-разъема.

Снимите клеевую пленку, поднимите фиксирующую вкладку и извлеките белый шлейф динамика.

Поднимите фиксирующую вкладку и извлеките черный шлейф ЖК-экрана.

С помощью отвертки Phillips #000 удалите десять винтов по 4 мм вокруг батареи.

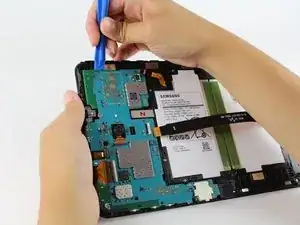

Вставьте пластиковый инструмент для открытия под нижнюю часть батареи рядом с динамиками и поднимите.

Большая прямоугольная белая и черная деталь — это вся батарея. Будьте осторожны, чтобы не проткнуть ее.

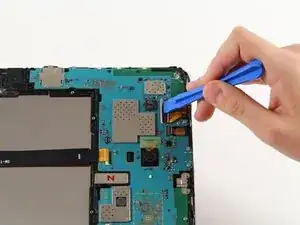

Поднимите два ZIF-разъема на материнской плате с помощью пластикового инструмента для открытия.

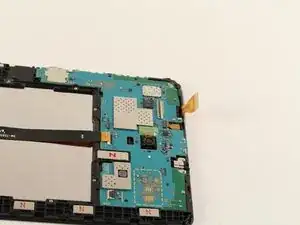

Вытяните оранжевые шлейфы из ZIF-разъемов.

Удалите фронтальную камеру.

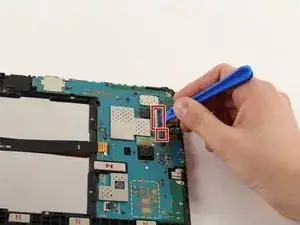

Отключите разъем наушников от материнской платы.

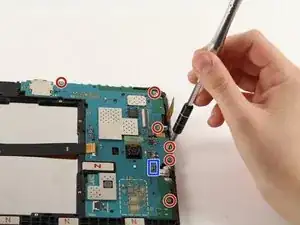

Используйте отвертку Phillips #000, чтобы удалить шесть винтов по 4 мм.

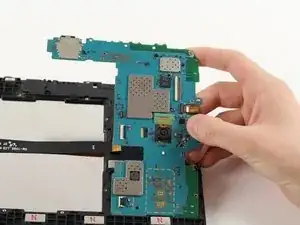

Вставьте пластиковый инструмент для открытия под материнскую плату и поднимите ее из планшета.

Будьте осторожны, чтобы не зацепить никакие разъемы.

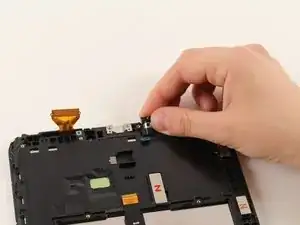

Удалите металлическую скобу, которая находилась под разъемом для зарядки, и отложите ее в сторону.

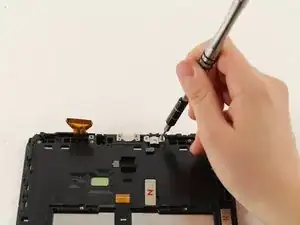

Используйте отвертку Phillips #000, чтобы удалить два винта по 4 мм вокруг разъема наушников.

Поднимите металлическую деталь, которая закрывает разъем наушников, с одной из сторон.

Извлеките разъем наушников.
