Замена разъёма зарядки HTC Desire 626s
Используйте это руководство, чтобы заменить разъём зарядки в HTC Desire 626s.
Разъём зарядки отвечает за передачу электричества к аккумулятору телефона. Пыль, грязь, мусор и некачественные зарядные устройства могут повредить разъём зарядки, в результате чего телефон перестанет заряжаться.
Прежде чем заменять разъём зарядки, попробуйте зарядить телефон с помощью разных зарядных устройств, чтобы подтвердить, что разъём действительно повреждён.
Шаг 1
Вставьте пластиковый инструмент для вскрытия между задней крышкой и серым пластиком.
Аккуратно продвигайтесь вокруг телефона, скользя инструментом.
При необходимости осторожно подденьте пластиковую крышку, чтобы освободить защёлки.
Шаг 2
Перед тем как снять вторичную крышку, необходимо выкрутить 7 винтов. Для этого используйте отвертку JIS #000 и Torx T5.
Один винт находится под наклейкой «void».
Шаг 3
После удаления винтов используйте пластиковый инструмент для вскрытия, чтобы снять оставшуюся пластиковую крышку.
Начните с углов телефона и вставьте пластиковый инструмент между внешним цветным ободом и экраном.
Эта часть крышки будет сложнее в снятии, чем начальная задняя крышка. Будьте терпеливы и аккуратны вокруг отверстий под кнопки.
Шаг 4
Используя изогнутые пинцеты, будьте осторожны при отсоединении разъёма аккумулятора и не тяните за провода.
Шаг 5
Используйте пластиковый инструмент для отделения аккумулятора и его удаления.
Шаг 6
Выньте аккумулятор.
Шаг 7

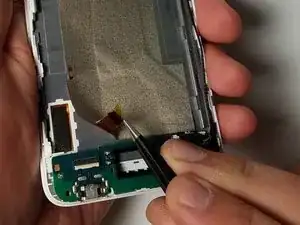

С помощью пинцета отогните пластик, как показано на этих двух фотографиях.
Вам потребуется отогнуть его назад, как показано на второй фотографии, для дальнейших шагов.
Шаг 8
Поднимите белую пластиковую деталь на угол 90 градусов.
Сделайте это, схватив пластик пинцетом и аккуратно подняв его в нужное положение.
Шаг 9

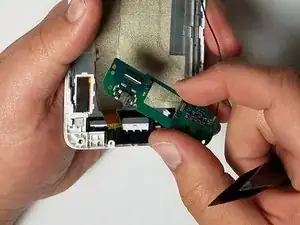

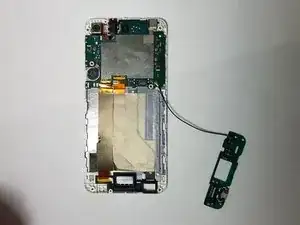

Осторожно приподнимите и выньте плату.
Снятие легко выполнить пальцами, но при сопротивлении могут понадобиться пинцеты.
Шаг 10

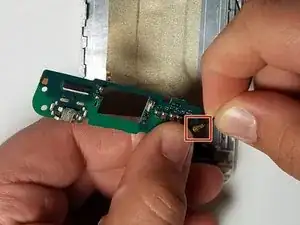

Теперь, когда плата отсоединена, необходимо удалить соединительный провод.

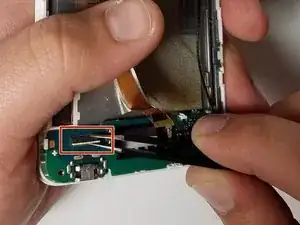

Схватите провод, как показано на второй фотографии в красном круге.
Тяните прямо вверх, перпендикулярно плате. Провод легко отщёлкивается.
При невозможности схватить провод пальцами можно использовать пинцет.
Шаг 11

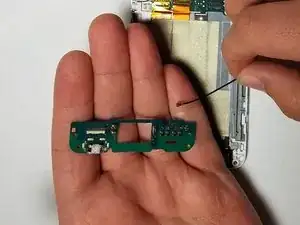

Новая плата не встанет так же легко, как старая вынималась. Будьте терпеливы и сожмите края, чтобы защёлкнуть её на месте.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
