Замена дочерней платы HTC Desire 610
В этом руководстве по ремонту вы замените дочернюю плату в HTC Desire 610. После этой замены вы исправите разъем micro USB и снова сможете успешно заряжать ваш телефон.
Шаг 1

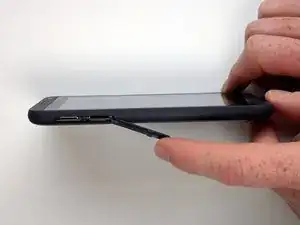

Откройте слот для карты памяти.
Шаг 2

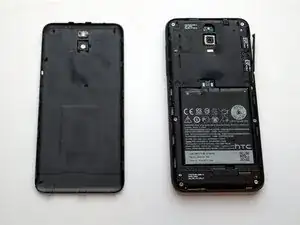

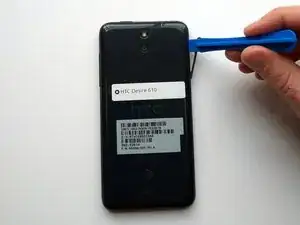

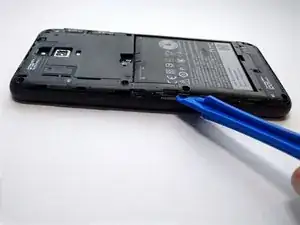

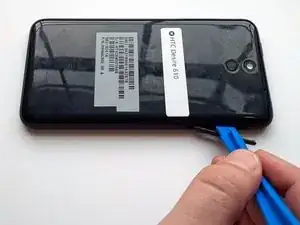

С помощью пластикового инструмента для открытия снимите заднюю крышку телефона.
Шаг 3

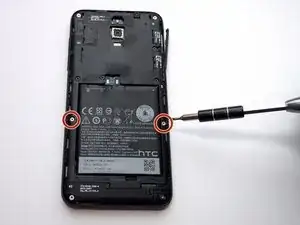

С помощью отвертки Phillips #000 удалите два винта с головкой Phillips размером 2.5 мм.
Шаг 4

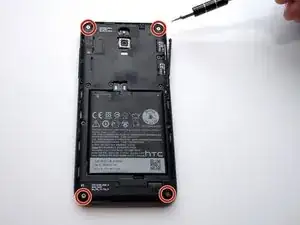

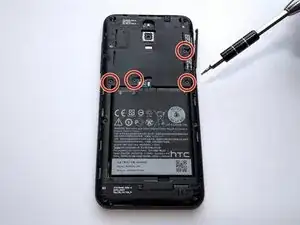

С помощью отвертки Torx T5 удалите четыре винта с головкой Torx размером 5 мм.
Шаг 5
С помощью отвертки Torx T5 удалите четыре черных винта Torx размером 4 мм.
Шаг 6

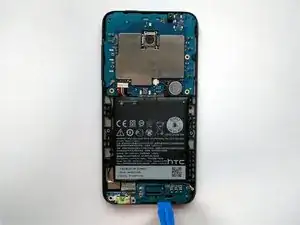

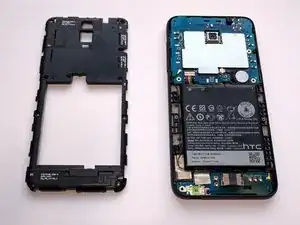

С помощью пластикового инструмента для открытия снимите черную пластиковую защиту цепи.
Шаг 7

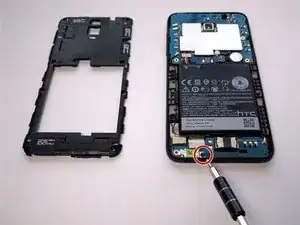

С помощью отвертки Torx T5 удалите черный винт Torx размером 4 мм.
Шаг 8

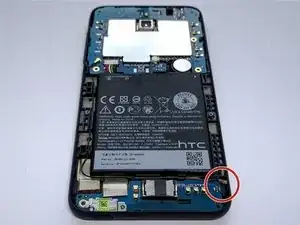

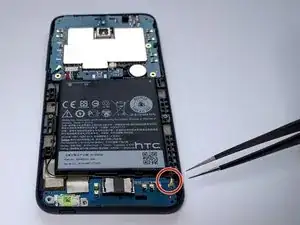

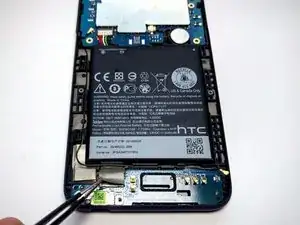

С помощью пинцета отключите антенный провод.
Шаг 9

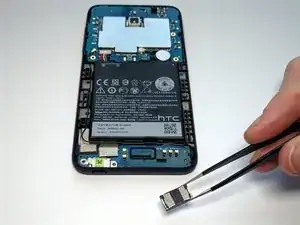

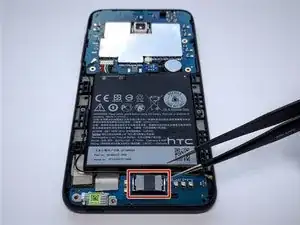

С помощью пинцета удалите громкоговоритель, который удерживается небольшим клеем.
При установке громкоговорителя обратно, крепления сверху должны быть ближе к верхней части телефона.
Шаг 10

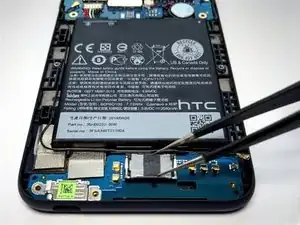

С помощью пинцета отклейте серую ленту.
Шаг 11

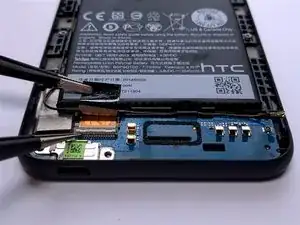

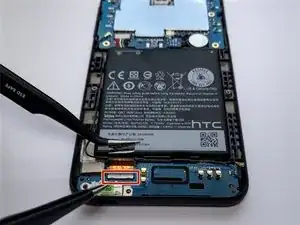

С помощью пинцета поднимите белую полоску вверх так, чтобы она находилась под углом 90°.
Шаг 12
С помощью пластикового инструмента для открытия подденьте зеленую плату и вытяните ее.

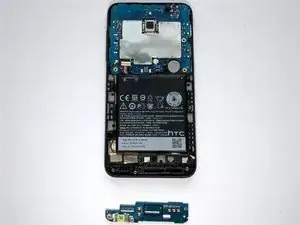

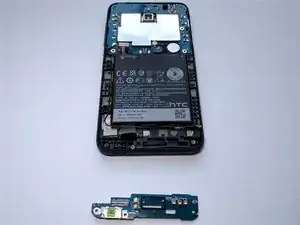

Дочерняя плата снята. Возьмите новую дочернюю плату и выполните шаги в обратном порядке.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
