Замена разъёма зарядки HTC Desire 610
Ваш HTC Desire 610 перестал заряжаться и вы уверены, что проблема не в батарее или кабеле зарядки? Выполните эти шаги, чтобы заменить неисправный разъём зарядки в HTC Desire 610. В этом руководстве вы узнаете, как снять заднюю крышку, открутить защитную плату и безопасно вынуть разъём зарядки для замены на новый.
Шаг 1

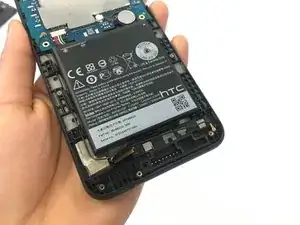

С помощью пластикового инструмента для вскрытия снимите заднюю крышку телефона.
Шаг 2
Удалите четыре чёрных винта 4 мм с торцевой головкой Torx с помощью биты Torx T5.
Шаг 3
Удалите четыре серебристых винта 5 мм с торцевой головкой Torx с помощью отвёртки Torx T5.
Шаг 4
Удалите два винта 2,5 мм с крестообразной головкой Phillips с помощью отвёртки Phillips 000.
Шаг 5
Снимите чёрную пластиковую защитную плату с помощью пластикового инструмента для вскрытия.
Шаг 6

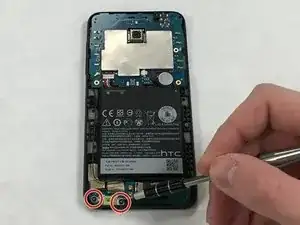

Удалите чёрный винт Torx 4 мм с помощью отвёртки Torx T5.
Шаг 7

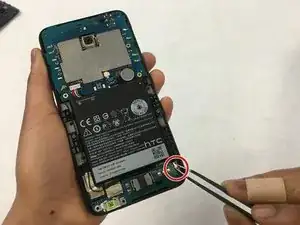

С помощью пинцета отсоедините антенный провод.
Шаг 8

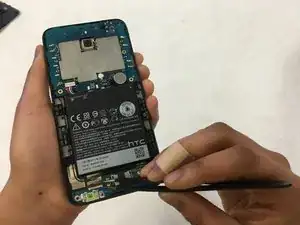

Отогните серую клеевую ленту с помощью точного пинцета.
Шаг 9

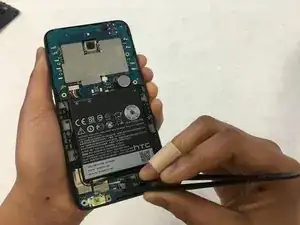

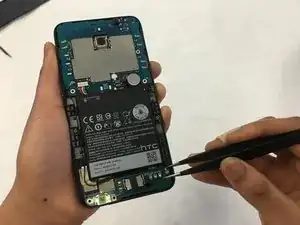

Подтяните белую ленточку так, чтобы она стояла под углом 90 градусов, используя пару точных пинцетов.
Шаг 10

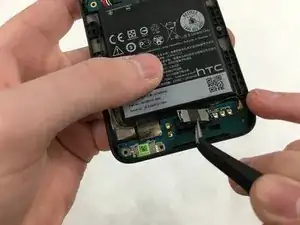

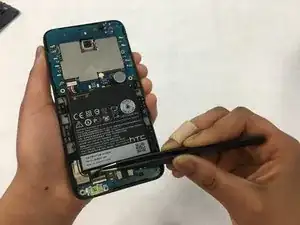

Подденьте печатную плату и выньте её с помощью пары точных пинцетов.
Шаг 11

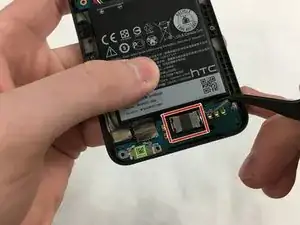

Снимите громкоговоритель с помощью пары точных пинцетов.
Громкоговоритель приклеен и может потребовать большего усилия для снятия, чем ожидалось.
Крепёжные выступы динамика должны быть направлены вверх, к верхней части телефона, когда вы устанавливаете динамик на новую плату.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
