Замена экрана/LCD в LG enV3 (VX9200)

Очевидный момент! Выключите телефон. Экран выключения не увидеть по очевидной причине — он повреждён!

Извлеките аккумулятор.

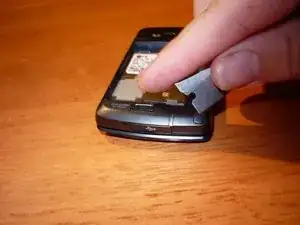

Удалите три заглушки винтов с края шарнира телефона, используя край бритвенного лезвия или аналогичный предмет. Они просто выскакивают.

При установке обратно обратите внимание, что центральная заглушка устанавливается углублением в сторону аккумулятора. Две боковые заглушки устанавливаются только одним способом и взаимозаменяемы.

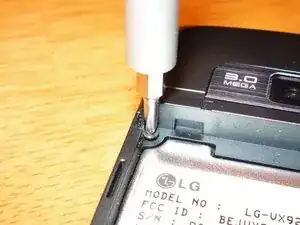

Отвинтите пять маленьких чёрных винтов с задней крышки. Я использовал отвёртку Phillips №00, но подойдёт и №0.

Перед следующим шагом откройте все крышки. Это поможет избежать их заедания при разъединении корпуса.

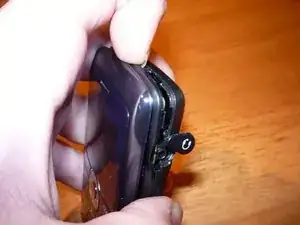

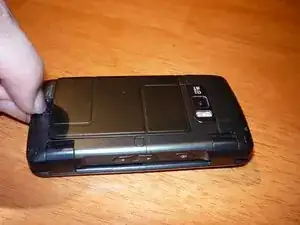

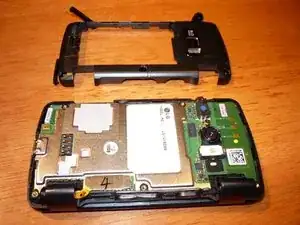

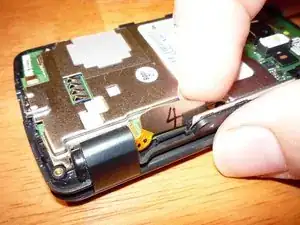

Используйте ноготь или другой неметаллический предмет (чтобы не поцарапать и не повредить пластик), чтобы отогнуть корпус по краю. Вся конструкция скреплена защёлками, которые расстегиваются лёгким усилием.

При сборке проверьте, установлены ли трёхкнопочная панель и все поворотные крышки. Они легко выпадают!

Отключите шлейф передней панели от платы логики. Он просто отщёлкивается вверх.

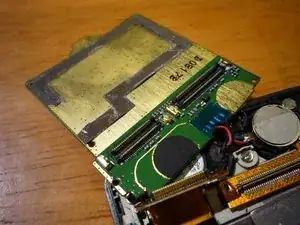

Извлеките плату логики, приподняв любой её угол и аккуратно выведя её из одного шлейфа.

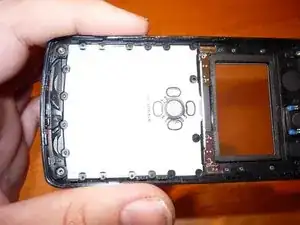

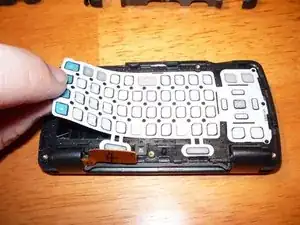

Отсоедините гибкую клавиатуру от рамы.

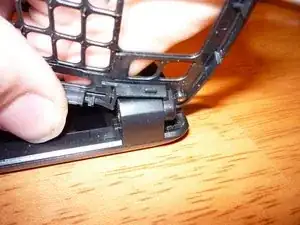

Переднюю панель с экраном отделяют, загибая раму вокруг фиксаторов в шарнирах. На стороне с кабелем отогните внешний край к экрану, чтобы снять его с оси.

На стороне с кабелем есть вставка, которая может сдвинуться назад, если противоположная сторона не удерживает её. При сборке подтолкните её обратно внутрь, если не получается зафиксировать корпус.

Чтобы снять боковую панель с механизмом, требуется чуть больше усилия. Отогните левый край (а значит, и остальную часть рамы) наружу к экрану, чтобы освободить её от металлического шарнирного механизма.

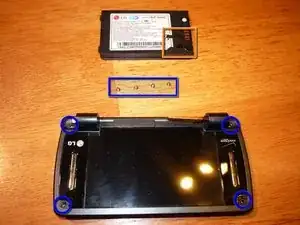

Снимите четыре заглушки винтов вокруг экрана. Прикрепите их к чистой поверхности, чтобы можно было использовать повторно.

Выкрутите четыре маленьких серебристых винта. Все они одинакового размера.

Крышку можно отделить так же, как и нижнюю часть корпуса.

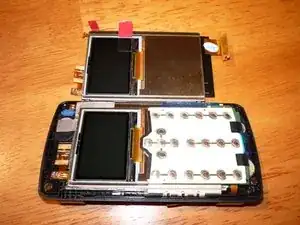

Рядом с новым экраном видно, что остаётся ещё снять. Для этого потребуется немного паяльных работ, но не слишком много.

При сборке убедитесь, что панель с кнопками полностью надёжно закреплена на всех штифтах. В противном случае крышка не защёлкнется должным образом. Посадка очень плотная!

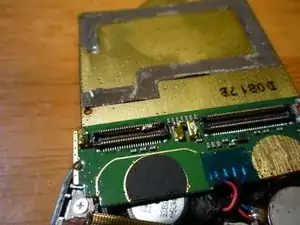

Теперь самая интересная часть. Видите? Компания LG решила припаять разъёмы с защёлками к дисплею и клавиатуре. Теперь от Вас зависит, как их отсоединить.

Чтобы отсоединить, я прикладывал усилие вверх к краю разъёма (одновременно удерживая плату одной рукой) и касался концом паяльника того края, который тянул. Когда припой плавился, разъём отскакивал, оставляя один вывод. Повторите с каждой стороны, пока оба кабеля не будут отключены.

Эти соединения очень хрупкие. Кабель от шарнира — многослойный, с тонкими слоями. Не рекомендуется выпаивать только разъём дисплея, так как тогда не будет достаточно места для манёвра, и кабель шарнира окажется сильно перегружен.

Когда я отключал шлейф LCD, капли припоя разлетелись по контактам. К счастью, металл должен быть нагрет, чтобы припой к нему прилип, поэтому лишние капли легко отпали краем бритвенного лезвия. НЕ пытайтесь удалить излишки припоя паяльником — это приведёт к плачевным последствиям.

При сборке не допускайте длительного нагрева. Пластик легко плавится.

После снятия ЖК-дисплея необходимо выпаять соединение крошечного динамика (?) в верхнем углу. Конструкция состоит из двух слоёв, склеенных вместе. Просто нагрейте два контакта, слегка потянув их — и они легко разойдутся при плавлении припоя. Вам нужно будет подключить его к новому ЖК-дисплею.

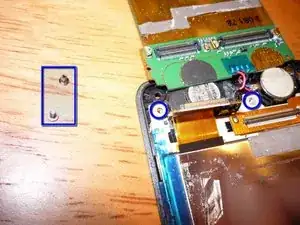

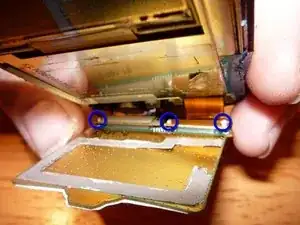

Открутите два маленьких серебристых винта с рамы крепления ЖК-дисплея. Они одинакового размера.

Удалите три полоски ленты — две серебристые и одну синюю.

При сборке я оставил ленту на кофейном столике. Решать Вам. Повторно использовать её не рекомендуется — клейкость, скорее всего, утрачена.

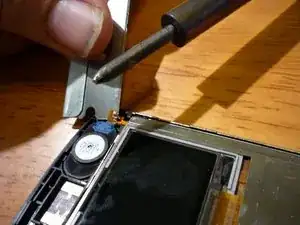

Краем бритвенного лезвия приподнимите провод динамика, одновременно касаясь концом паяльника припоя. Он отделится от шлейфа ЖК-дисплея практически без усилий.

Край лезвия бритвы или другого подходящего инструмента используйте, чтобы отсоединить разъём динамика для уха от панели и освободить его.

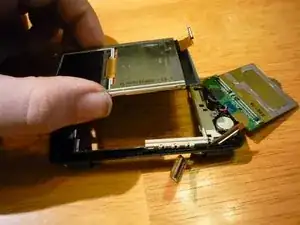

Наконец, можно снять ЖК-дисплей! Вы можете помочь дисплею выйти с нижней стороны — ничто не мешает этому.
