Замена разъема зарядки ZTE Axon 7

Убедитесь, что устройство выключено.

С помощью инструмента для удаления SIM-лотка вставьте штифт в отверстие SIM-лотка (расположен в верхнем левом углу устройства), чтобы вынуть лоток.

Нагрейте iOpener в микроволновой печи в течение 15-30 секунд.

iOpener будет ГОРЯЧИМ! Используйте прихватки при необходимости.

Поместите iOpener на верхние и нижние решетки динамиков, чтобы ослабить клей под ними.

Используйте Jimmy, чтобы отсоединить верхние и нижние решетки динамиков.

Снимая решетки, будьте осторожны, чтобы они не треснули или не сломались.

Используйте отвертку Phillips #00, чтобы удалить шесть винтов по 3 мм, расположенных под решетками динамиков.

Некоторые винты могут быть закрыты оставшимся клеем. Не спешите и осторожно скребите клей с помощью лопатки или инструмента для открытия.

Осторожно вставьте Jimmy между экраном и алюминиевой задней панелью устройства.

Начните в нижнем правом углу устройства и аккуратно проведите под экраном, поднимая Jimmy вдоль края устройства, чтобы снять заднюю крышку.

Используйте пластиковые лопатки, чтобы не дать дисплею и задней алюминиевой оболочке закрываться, пока Вы проводите вдоль периметра телефона с помощью Jimmy.

Разъедините переднюю и заднюю части телефона (как книгу), чтобы получить доступ к внутренним компонентам.

Будьте осторожны, чтобы не повредить кабель сенсора отпечатков пальцев, подключенный к материнской плате от задней крышки.

Поместите кончик инструмента для открытия под край разъема и поднимите разъем вверх из его гнезда.

Будьте очень осторожны, чтобы не засовывать инструмент под само гнездо. Если Вы засовываете под гнездо, Вы отсоедините его от печатной платы, что потребует специализированных навыков микросварки и оборудования для ремонта.

Чтобы повторно подключить, аккуратно выровняйте разъем над его гнездом и нажмите вниз кончиком пальца — сначала с одной стороны, затем с другой — пока он не щелкнет на место. Не давите на середину разъема, пока он не будет полностью выровнен и установлен. Если разъем установлен неправильно, он может быть поврежден навсегда.

Задняя крышка теперь полностью снята.

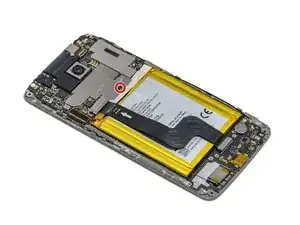

Используйте отвертку Phillips #00, чтобы удалить винт по 2.0 мм, фиксирующий кронштейн в верхней части аккумулятора.

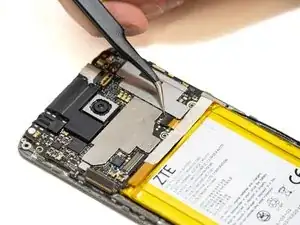

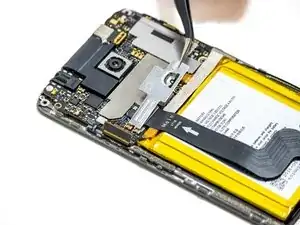

Используйте изогнутые пинцеты, чтобы снять верхний кронштейн с телефона.

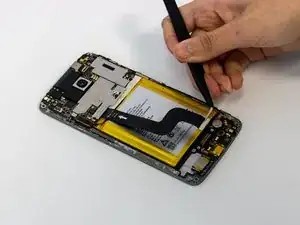

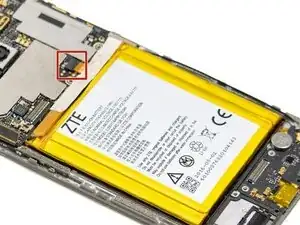

Поместите кончик инструмента для открытия или лопатки под край разъема аккумулятора и поднимите разъем вверх из его гнезда, чтобы отключить его от материнской платы.

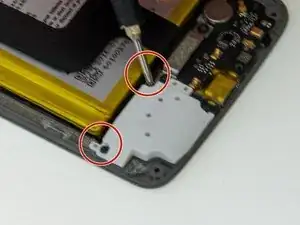

Используйте отвертку Phillips #00, чтобы удалить два винта по 2.0 мм с белой крышки динамика.

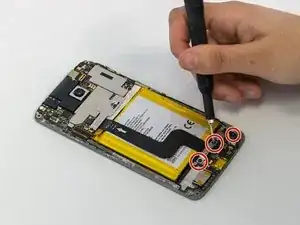

Используйте отвертку Phillips #00, чтобы удалить два винта по 2.0 мм, фиксирующие кронштейн рядом с нижней частью аккумулятора, и один винт по 2.0 мм рядом с мотором вибрации.

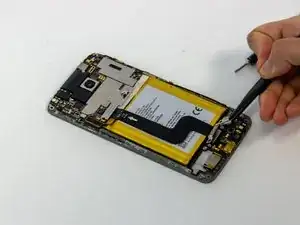

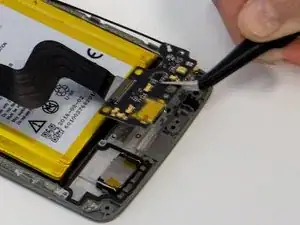

Используйте изогнутые пинцеты, чтобы удалить нижний кронштейн, закрывающий основной разъем кабеля.

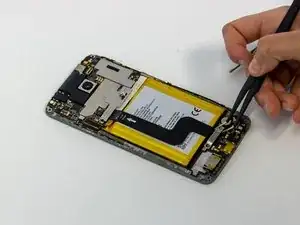

Поднимите разъем в нижней части аккумулятора, поместив кончик инструмента для открытия или лопатки под край разъема и подняв его вверх из гнезда.

Будьте очень осторожны, чтобы не засовывать инструмент под само гнездо. Если Вы засовываете под гнездо, Вы отсоедините его от печатной платы, что потребует специализированных навыков микросварки и оборудования для ремонта.

Чтобы повторно подключить, аккуратно выровняйте разъем над его гнездом и нажмите вниз кончиком пальца — сначала с одной стороны, затем с другой — пока он не щелкнет на место. Если разъем не выровнен, он может повредить разъем или контакты под ним.

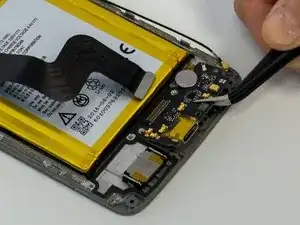

Вставьте тонкий, безопасный для ЭЗУ инструмент или пинцет под провод до тех пор, пока он не прижмется к разъему, и поднимите его прямо вверх от платы, чтобы отключить коаксиальный антенный кабель.

Чтобы установить, удерживайте разъем на месте и аккуратно прижимайте его прямо вниз. Этот разъем должен "щелкнуть" в гнезде, как металлические кнопки на куртке.

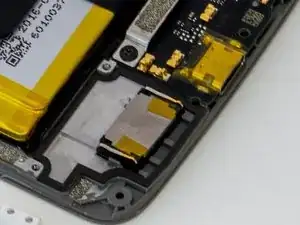

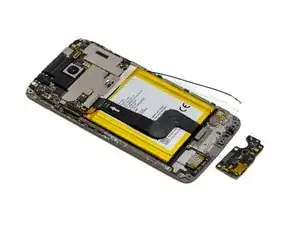

Используйте лопатку, чтобы поддеть плату USB-C и поднять её из корпуса.

Эта деталь сильно соединена с корпусом, поэтому обводите лопатку вокруг периметра платы USB-C, чтобы облегчить её удаление, прежде чем пытаться вынуть её полностью.
