Замена экрана ZTE Axon 7

Убедитесь, что устройство выключено.

Используя инструмент для извлечения слота SIM-карты, вставьте штифт в отверстие на лотке SIM (расположено в верхней левой части устройства), чтобы извлечь лоток.

Разогрейте iOpener в микроволновой печи в течение 15–30 секунд.

iOpener будет ГОРЯЧИМ! При необходимости используйте прихватки.

Поместите iOpener сверху на верхнюю и нижнюю решётки динамиков, чтобы размягчить клей под ними.

Используйте ломик (Jimmy), чтобы снять верхнюю и нижнюю решётки динамиков.

Снимайте решётки динамиков аккуратно, чтобы они не треснули и не отломались.

Используйте отвертку Phillips #00, чтобы удалить шесть винтов 3 мм, расположенных под решётками динамиков.

Некоторые винты могут быть покрыты остатками клея. Потратьте время, чтобы аккуратно соскоблить клей при помощи лопатки или инструмента для вскрытия.

Осторожно вставьте ломик между экраном и алюминиевой задней панелью устройства.

Начните рядом с правым нижним углом устройства и аккуратно проведите под экраном, двигая ломик вверх по краю устройства, чтобы снять заднюю крышку.

Используйте пластиковые медиаторы, чтобы удерживать дисплей и алюминиевую заднюю панель в раскрытом положении, пока вы поддевате по периметру телефона ломиком.

Разделите переднюю и заднюю части телефона, как книгу, чтобы получить доступ к внутренним компонентам.

Осторожно, чтобы не повредить кабель датчика отпечатка пальца, подключённый к плате, от задней крышки.

Поместите кончик вашего инструмента для вскрытия под край разъёма и подденьте разъём прямо вверх из его гнезда.

Будьте очень осторожны и поддевайте только под край разъёма, а не под само гнездо. Если поддеть под гнездо, вы отделите его от платы, что потребует специализированной микросварки и оборудования для ремонта.

Для повторного подключения аккуратно совместите разъём с гнездом и нажмите вниз кончиком пальца — сначала с одной стороны, затем с другой — пока он не защёлкнется на месте. Не нажимайте в центре разъёма, пока он полностью не выровнен и не установлен. При неправильном совмещении разъём может быть повреждён навсегда.

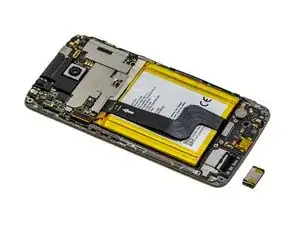

Задняя крышка теперь полностью снята.

Используйте отвертку Phillips #00, чтобы удалить три винта 2,0 мм, фиксирующие скобы сверху и снизу аккумулятора.

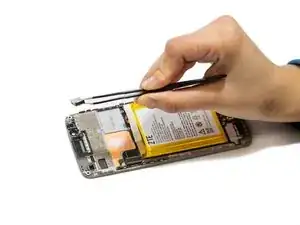

С помощью изогнутых пинцетов подденьте нижнюю скобу и снимите её с телефона.

С помощью изогнутых пинцетов сдвиньте верхнюю скобу вверх и снимите её с телефона.

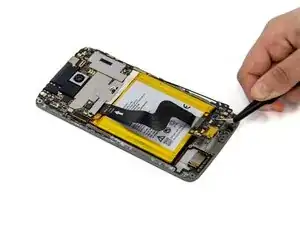

Отключите оба конца кабеля, покрывающего аккумулятор, подставив кончик вашего инструмента для вскрытия или лопатки под край разъёма и поддев разъём прямо вверх из его гнезда.

Будьте очень осторожны и поддевайте только под край разъёма, а не под само гнездо. Если поддеть под гнездо, вы отделите его от платы, что потребует специализированной микросварки и оборудования для ремонта.

Снимите защёлнутый кабель.

Для повторного подключения аккуратно совместите разъём с гнездом и нажмите вниз кончиком пальца — сначала с одной стороны, затем с другой — пока он не защёлкнется на месте.

Не нажимайте в центре широких разъёмов, пока они полностью не установлены — при несовпадении разъёма или контактов они могут согнуться или сломаться, что приведёт к необратимому повреждению.

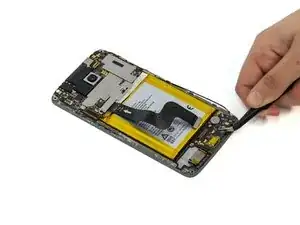

Поместите кончик вашего инструмента для вскрытия или лопатки под край разъёма аккумулятора и подденьте разъём прямо вверх из его гнезда, чтобы отключить его от материнской платы.

Чтобы снять аккумулятор, используйте лопатку, чтобы аккуратно поддели и сдвигать по краям аккумулятора небольшими шагами, чтобы освободить клей.

Клей под аккумулятором сильный. Следите за тем, чтобы не проколоть и не согнуть аккумулятор.

Под аккумулятором, с левой стороны, находится кабель дисплея. Будьте осторожны, чтобы не повредить этот кабель, если вы планируете повторно использовать дисплей в будущем.

Осторожно приложите усилие и поднимите аккумулятор наружу.

Если вам трудно приподнять аккумулятор, используйте медиатор, чтобы пододвинуться дальше под аккумулятор. Это поможет отделить его от клея.

Снимите аккумулятор и установите новый. Утилизируйте старые аккумуляторы в соответствии с местными правилами.

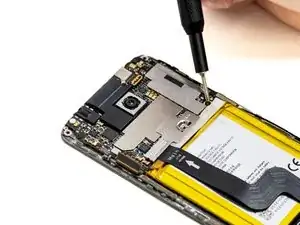

Используйте крестовую отвертку Phillips #00, чтобы вывернуть один винт 2,0 мм рядом с вибромотором.

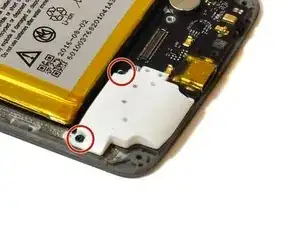

Используйте крестовую отвертку Phillips #00, чтобы вывернуть два винта 2,0 мм, крепящие белую крышку динамика.

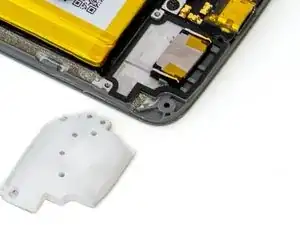

Снимите крышку динамика.

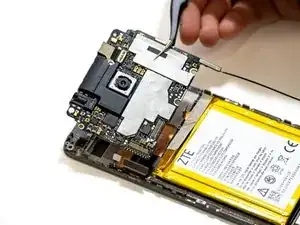

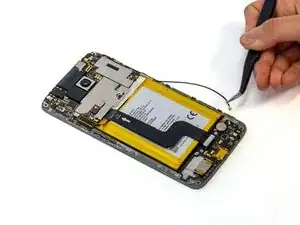

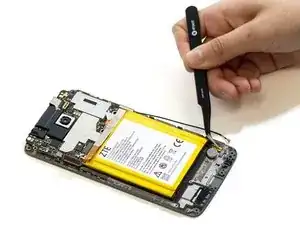

Подденьте провод тонким антистатическим монтажным инструментом или пинцетом, пока он не окажется плотно прижат к разъему, и поднимите его прямо вверх от платы, чтобы отсоединить коаксиальный антенный кабель.

При установке обратно удерживайте разъем на месте и аккуратно нажмите его прямо вниз. Этот разъем должен «щёлкнуть» в гнездо, как металлическая кнопка на куртке.

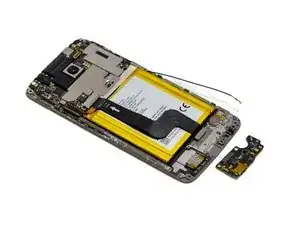

Используйте лопатку, чтобы поддеть плату USB-C и поднять её из корпуса.

Под зарядным разъёмом есть клей, поэтому аккуратно проведите лопаткой по периметру платы USB-C, чтобы ослабить её, прежде чем полностью извлекать.

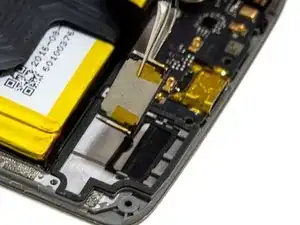

Отсоедините кабель вибромотора, подставив остриё монтажного инструмента или лопатки под край разъёма.

Подденьте разъём и поднимите его прямо вверх из гнезда.

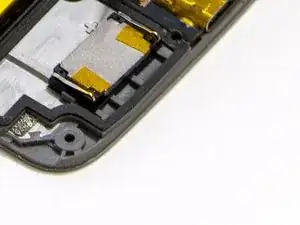

Используйте лопатку, чтобы поддеть нижний динамик и вынуть его из корпуса.

Динамик установлен в плотную посадку, поэтому может потребоваться небольшая сила для его извлечения.

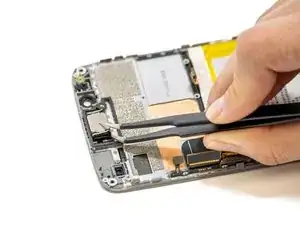

Используйте пинцет, чтобы извлечь нижний динамик из устройства.

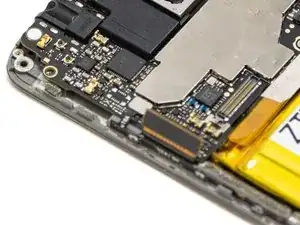

Поместите остриё монтажного инструмента или лопатки под край двух защёлкивающихся разъёмов с левой стороны материнской платы.

Подденьте разъём и поднимите его прямо вверх из гнезда, чтобы отсоединить от материнской платы.

Будьте очень осторожны и подденьте только край разъёма, а не само гнездо. Если поддеть под гнездо, вы отделите его от платы, для ремонта потребуется микропайка и специализированное оборудование.

Чтобы подключить обратно, аккуратно совместите разъём с его гнездом и нажмите пальцем сначала с одной стороны, затем с другой, пока он не защёлкнется.

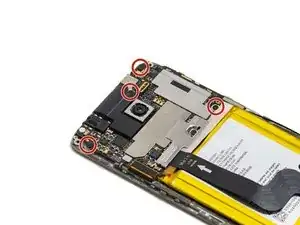

Используйте крестовую отвертку Phillips #00, чтобы вывернуть четыре винта 3,0 мм, крепящие материнскую плату.

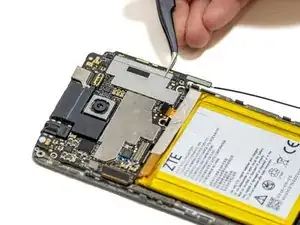

Поднимите и извлеките материнскую плату с помощью пинцета.

Используйте лопатку, чтобы выдеть верхний динамик из корпуса телефона.

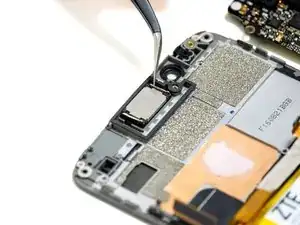

Удалите верхний динамик с помощью пинцета.

Используйте пинцет, чтобы вытащить кнопки громкости/питания вверх и вынуть их из рамки дисплея.
