Замена разъема зарядки Kyocera Hydro Life
Это руководство по замене разъема зарядки телефона Kyocera Hydro Life. Для выполнения руководства требуются специальные навыки пайки и инструменты. Перед началом работы убедитесь, что у Вас есть необходимые инструменты.
Шаг 1

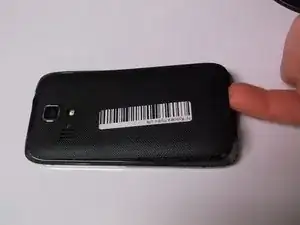

Снимите заднюю крышку телефона.
Шаг 2

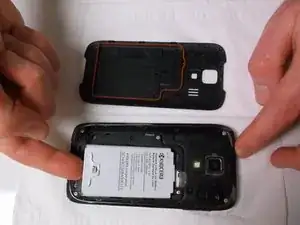

Снимите аккумулятор, потянув его конец на себя.
Шаг 3

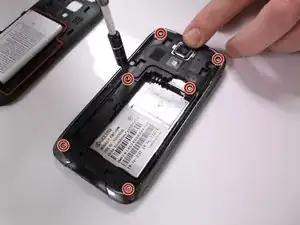

Используя отвертку PH0, выкрутите 6 винтов, удерживающих панель внутри телефона.
Шаг 4

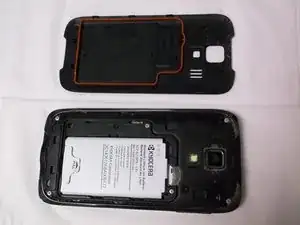

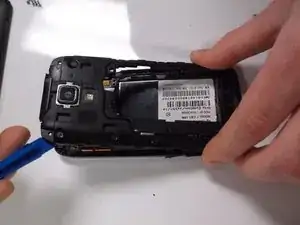

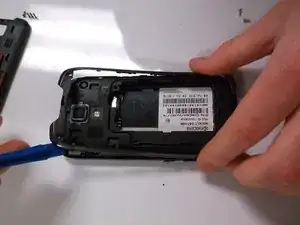

Снимите рамку с задней части телефона.
Затем снимите заднюю панель телефона.
Снимите белую наклейку в середине телефона.
Шаг 5

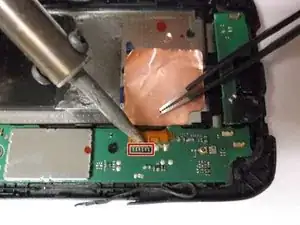

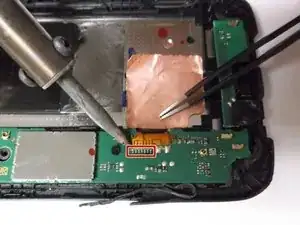

Отпаяйте 7 выводов.
Если Вы раньше не занимались пайкой, воспользуйтесь этим руководством.
Для такой пайки требуется очень специализированное и дорогое оборудование. Будьте внимательны, если решите продолжить выполнение инструкций.
Шаг 6

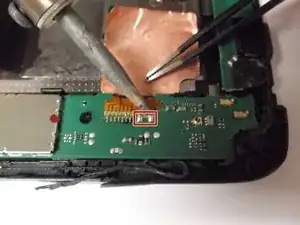

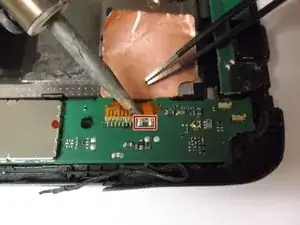

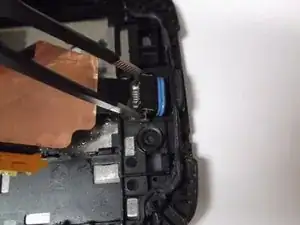

Отпаяйте положительный и отрицательный контакты.
Шаг 7

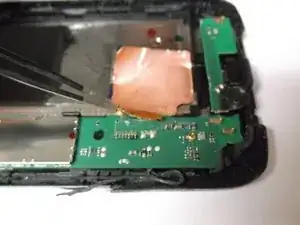

Отклейте медную наклейку.
Если медная наклейка повреждена, её необходимо заменить. Если она не повреждена при разборке, её можно использовать повторно.
Шаг 8

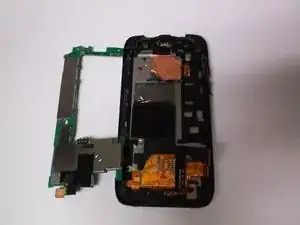

Снимите материнскую плату, аккуратно отложив её в сторону. Плата останется подключённой к телефону.
Шаг 9

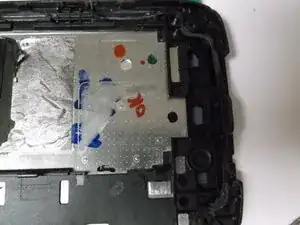

С усилием извлеките разъем зарядки из его посадочного места.
Шаг 10
Установите новый разъем зарядки и шлейф.
Если медная наклейка повреждена, её тоже необходимо заменить.
Завершение
Для сборки устройства выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
