Замена флэш-памяти и материнской платы Kyocera Echo
В этом руководстве описаны действия по замене совмещённых компонентов материнской платы и флэш-памяти. Следует соблюдать осторожность, чтобы не повредить другие участки платы.
Шаг 1
Разместите телефон экраном вниз.
Поместите один или оба больших пальца рядом с маленькой стрелкой в нижней части телефона и сильно поднимите крышку вверх.
Шаг 2
Подденьте заднюю крышку и поднимите верхнюю часть, чтобы отделить её от телефона.
Шаг 3
Достаньте аккумулятор из устройства с помощью тонкого предмета, например ногтя или кредитной карты.
Шаг 4

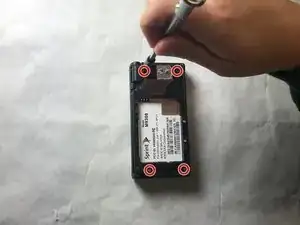

Открутите четыре винта Phillips #000 длиной 4,3 мм.
Шаг 5

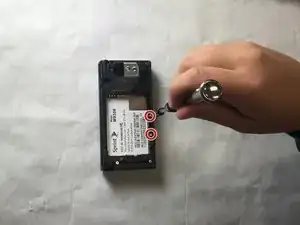

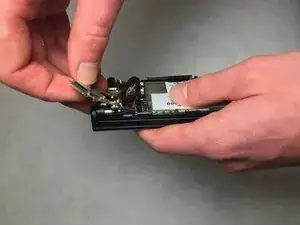

Открутите 2 винта Y1000 длиной 4,8 мм.
Шаг 6

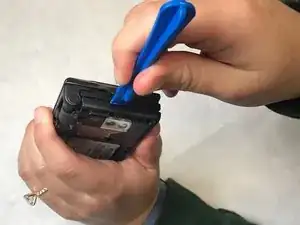

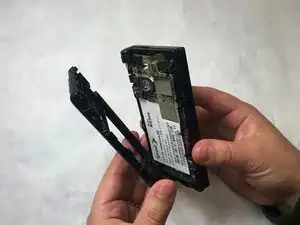

Подденьте пластиковым инструментом для вскрытия чёрную наружную крышку телефона. Вдавливайте инструмент и отводите его наружу, одновременно поворачивая телефон, чтобы отщёлкнуть чёрную наружную крышку.
Не прилагайте чрезмерного усилия к наружной крышке, это может повредить внутренние компоненты.
Шаг 7

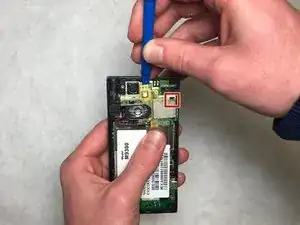

Подденьте пластиковым инструментом для вскрытия материнскую плату прямо над флэшем. Также используйте пластиковый инструмент, чтобы отщёлкнуть угол, обозначенный в красном квадрате.
Шаг 8

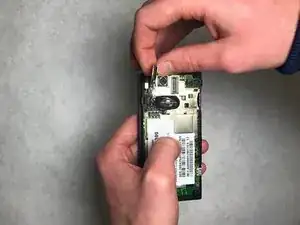

Осторожно вытяните материнскую плату из её отсека.
Заключение
Чтобы снова собрать устройство, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
