Замена передней стеклянной панели Samsung Gravity SGH-T669

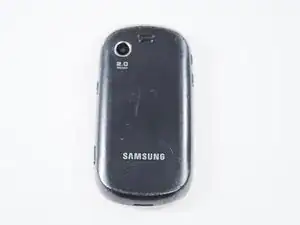

Убедитесь, что телефон выключен.

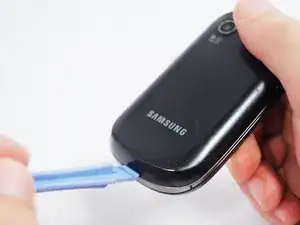

Используйте пластиковый инструмент для вскрытия, чтобы снять заднюю крышку батарейного отсека.

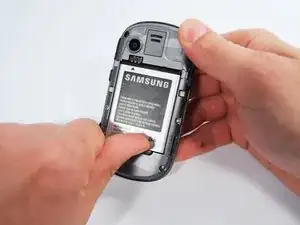

Извлеките аккумулятор, потянув вверх с нижнего правого угла.

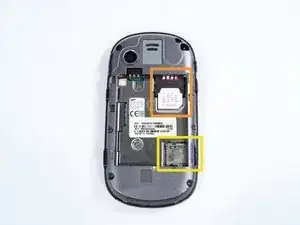

Извлеките SIM-карту и карту Micro SD.

SIM-карта

Карта Micro SD

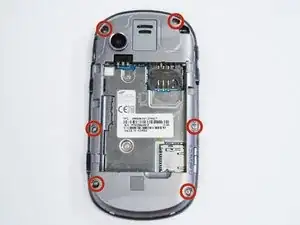

Отверните шесть винтов Phillips длиной 2,8 мм.

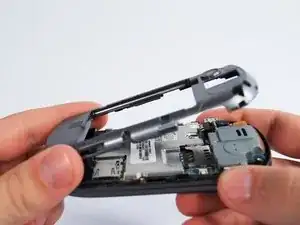

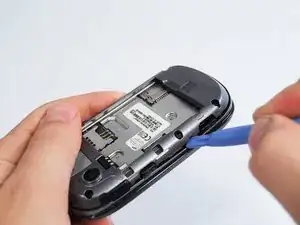

Используйте пластиковый инструмент для вскрытия, чтобы отстегнуть корпус.

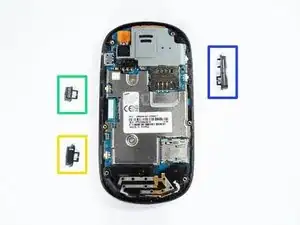

Кнопки регулировки громкости, кнопка камеры и кнопка блокировки могут выпасть при снятии корпуса. Если они всё ещё находятся в телефоне, извлеките их.

Кнопка блокировки

Кнопка камеры

Кнопка громкости

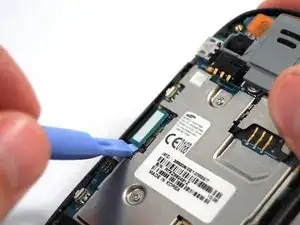

Отключите кабель ЖК-дисплея с помощью пластикового инструмента для вскрытия.

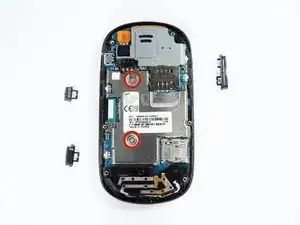

Отверните два винта Phillips длиной 2,8 мм, крепящие материнскую плату.

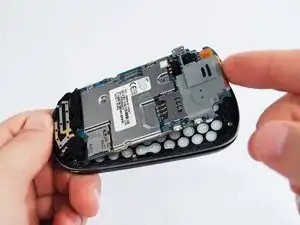

Снимите материнскую плату.

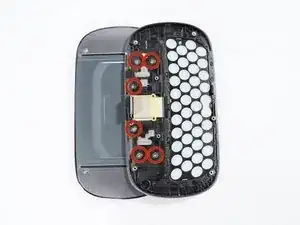

Отверните шесть винтов Phillips длиной 1,5 мм.

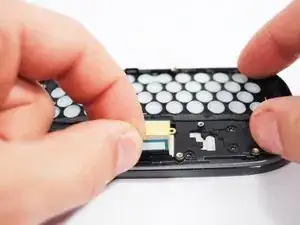

Очень аккуратно отлейте (отклейте) шнур ЖК от сборки слайдера.

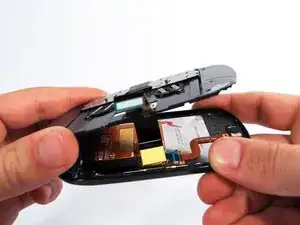

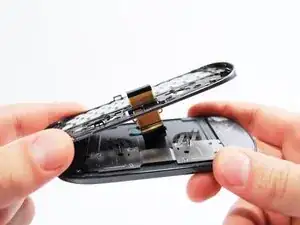

Отделите корпус клавиатуры от корпуса экрана.

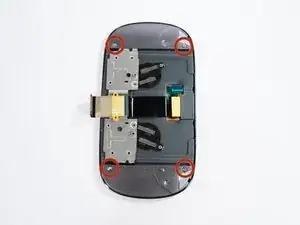

Отверните четыре винта Phillips длиной 2,5 мм.

Я обнаружил, что мой пластиковый инструмент для вскрытия оказался недостаточно прочным (сломался), чтобы отжать этот корпус.

Я использовал плоскую отвертку 1,3 мм в качестве инструмента для вскрытия.

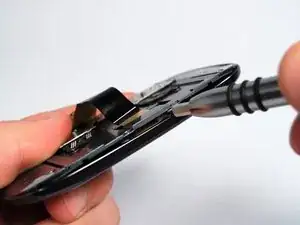

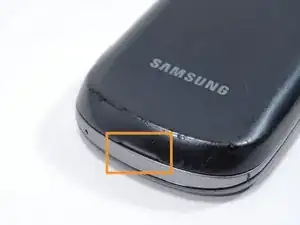

После того как Вы подведёте инструмент под край задней панели, проведите им вдоль всей длины панели.

Будьте осторожны, если используете отвертку для вскрытия корпуса. Хотя количество компонентов, которые можно повредить, минимально, следует соблюдать осторожность. Это не рекомендуется.

Снимите крышку.

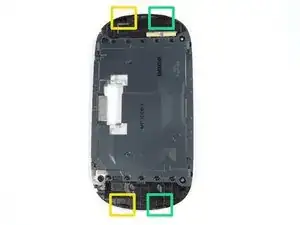

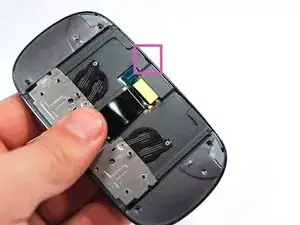

Снизу крышки находятся четыре зажима, показанные в зелёных и жёлтых прямоугольниках.

Я нашёл эти зажимы самыми трудными для снятия.

После удаления жёлтых зажимов зелёные должны снятьcя легко.

Пора извлечь ЖК.

Начните с удаления синей липкой ленты.

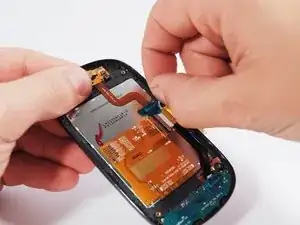

Отключите два разъёма ZIF с помощью пластикового инструмента для вскрытия.

ZIF №1

ZIF №2

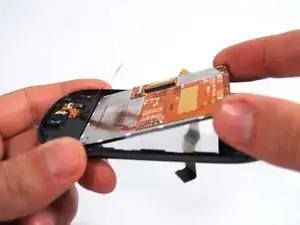

Используйте пластиковый инструмент для вскрытия снизу ЖК, чтобы поддеть его и снять.

Снимите панель ЖК.
