Замена материнской платы Samsung Gravity TXT

Подденьте заднюю крышку пластиковым инструментом для вскрытия или ногтем в выемке на нижней части устройства.

Отведите заднюю крышку от основного корпуса телефона.

Вставьте палец в паз под аккумулятором.

Сдвиньте аккумулятор в направлении аудиовыхода, одновременно приподнимая его вверх и от телефона.

Помните о том, что при установке аккумулятора контакты меди на батарее должны совпадать с контактами на телефоне.

С помощью пальца нажмите на SIM-карту вниз и сдвиньте её из слота.

Выдвиньте SIM-карту настолько, чтобы можно было уверенно её схватить.

Удалите SIM-карту из телефона.

Следуйте указанию на нижней части слота SIM-карты, чтобы вернуть карту в правильной ориентации.

При возврате SIM-карты убедитесь, что она зашла в слот до упора и упёрлась в стопор.

С помощью ногтя немного надавите на карту microSD в слот, пока не услышите щелчок.

Для выполнения этой операции снятие аккумулятора не требуется; поэтому шаг 3 можно пропустить, если вы меняете только карту microSD.

После щелчка отпустите microSD-карту, чтобы она выдвинулась.

Извлеките карту microSD из слота

При установке microSD-карты обратно убедитесь, что карта защёлкнулась на месте.

Удалите шесть винтов Phillips #00 длиной 3 мм в пластиковой задней рамке.

Выдвиньте клавиатуру.

Используйте лопаточку, чтобы отделить небольшой участок пластиковой задней рамки от остальной части телефона.

Рекомендуется начинать с нижней части клавиатуры.

Проведите медиатором по остальному шву, начиная с образовавшегося зазора, созданного лопаточкой.

Чтобы отделить заднюю рамку от верхней части слайдера клавиатуры, возможно, потребуется снова частично задвинуть клавиатуру.

Отведите пластиковую заднюю рамку прочь.

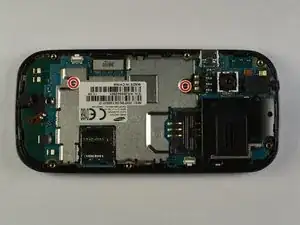

Удалите два винта Phillips #00 длиной 3 мм, крепящие материнскую плату к передней панели.

Не пытайтесь пока вынимать материнскую плату. Кабель передачи данных дисплея сначала нужно отключить от материнской платы.

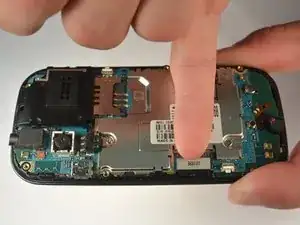

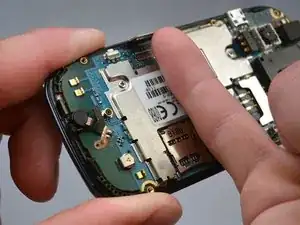

Отсоедините кабель передачи данных дисплея от материнской платы с помощью ногтя.

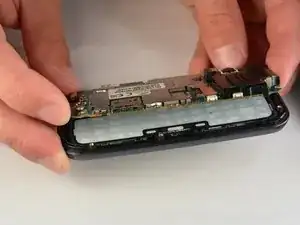

Осторожно поднимите основную сборку материнской платы от передней панели.
