Замена материнской платы Samsung Glyde
Эта замена может потребоваться для ремонта устройства с серьёзными аппаратными неисправностями. Замена может устранить такие проблемы, как отсутствие сигнала или телефон, который не включается. Однако при этом возможно удаление всех данных, поэтому заранее обязательно выполните резервное копирование информации. Для выполнения замены вам понадобится отвертка Phillips #00.
Шаг 1
Большим пальцем нажмите вниз и сдвиньте заднюю крышку в сторону от камеры.
Шаг 2
Извлеките аккумулятор из телефона: с помощью пластикового инструмента для поддевания найдите зазор по любой кромке аккумулятора и приподнимите аккумулятор вверх.
Шаг 3

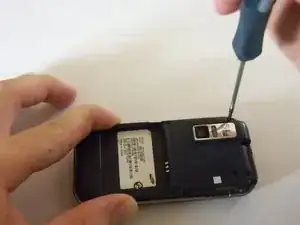

Отверткой Phillips #00 отвинтите шесть винтов длиной 4 мм, удерживающих задний корпус.
Шаг 4

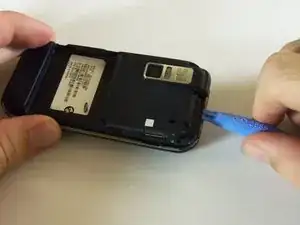

Используйте пластиковый инструмент для поддевания, чтобы отжать корпус. Для этого найдите зазор с любой стороны телефона, предпочтительно сверху, и вставьте кончик инструмента в зазор.
Применяя умеренное усилие, медленно проведите инструментом по периметру до ослабления корпуса.

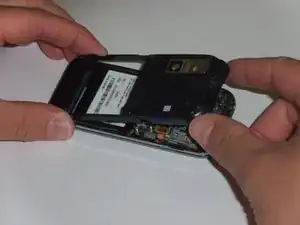

Снимите корпус пальцами.
Шаг 5

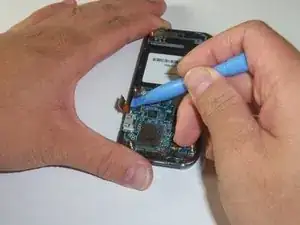

Зелёная плёночная шлейф-муфта над камерой — это разъём камеры к материнской плате.

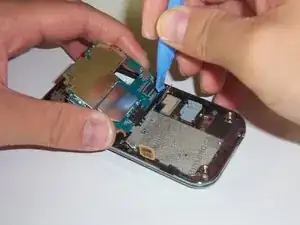

С помощью пластикового инструмента отсоедините разъём камеры.
Шаг 6

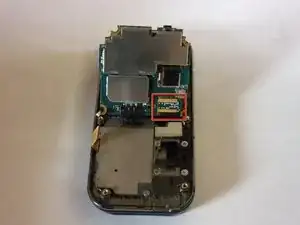

Золотистая плёночная муфта соединяет клавиатуру с материнской платой.

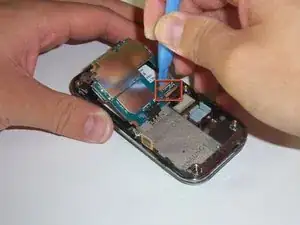

С помощью пластикового инструмента отсоедините разъём клавиатуры.
Шаг 7

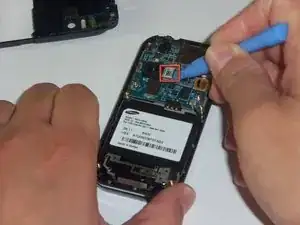

Круглый разъём фиксирует материнскую плату на месте.
С помощью пластикового инструмента отсоедините круглый разъём.
Шаг 8

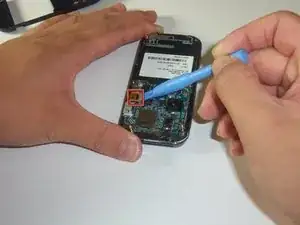

Под материнской платой находится разъём ЖК-дисплея.

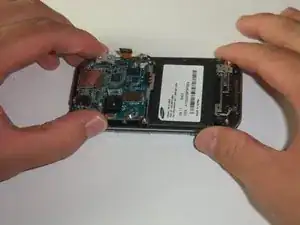

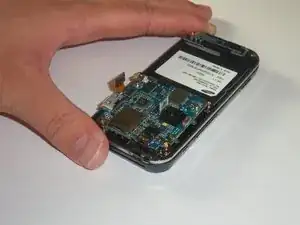

Осторожно поднимите дальний край материнской платы вверх в направлении центра телефона.

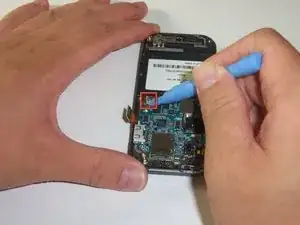

С помощью пластикового инструмента отсоедините разъём ЖК-дисплея.
Шаг 9

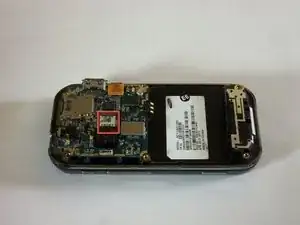

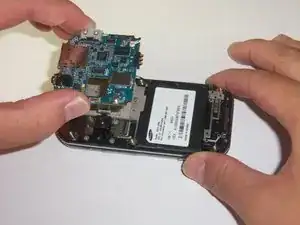

После отключения четырёх разъёмов аккуратно поднимите материнскую плату пальцами.
Поместите материнскую плату в безопасное место.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
