Замена передней панели Nexus S

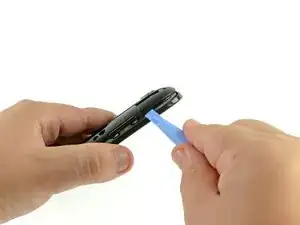

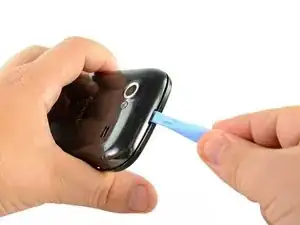

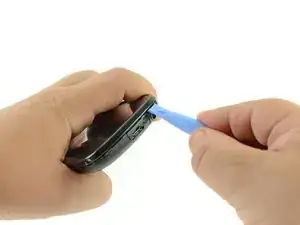

Осторожно вставьте пластиковый инструмент для вскрытия между задней крышкой и внутренней задней рамкой рядом с камерой, направленной назад.

Используя пластиковый инструмент для вскрытия, подденьте задний корпус по периметру Nexus S.

Снимите заднюю крышку с Nexus S.

Используя край пластикового инструмента для вскрытия, приподнимите аккумулятор с конца, ближе всего к разъему для наушников.

Извлеките аккумулятор из Nexus S.

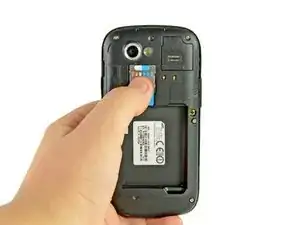

Сдвиньте SIM-карту вниз из слота для SIM-карты, используя большой палец.

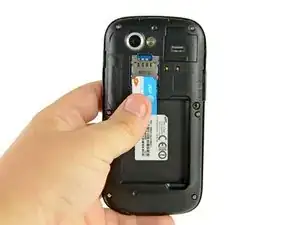

Извлеките SIM-карту.

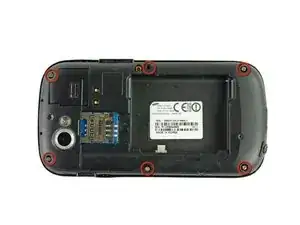

Удалите шесть винтов с крестообразным шлицем, фиксирующих внутреннюю заднюю рамку к внутреннему корпусу.

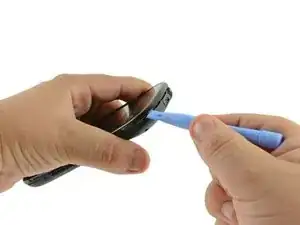

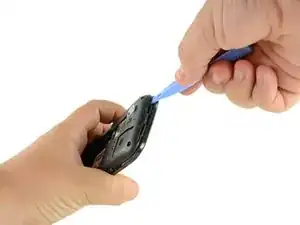

Вставьте плоский край пластмассового инструмента для вскрытия между внутренней задней рамкой и верхним левым углом Nexus S.

Подденьте инструментом вверх, чтобы освободить верхний правый угол из защёлок, фиксирующих его к внутренней сборке.

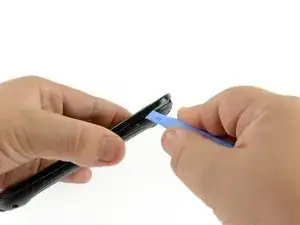

Вставьте пластиковый инструмент для вскрытия справа от кнопки питания.

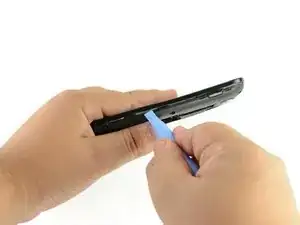

Сдвигайте инструмент вниз вдоль периметра Nexus S, чтобы освободить защёлки на правой стороне.

Тем же способом, как описано выше, освободите нижние защёлки, расположенные в нижней части Nexus S.

Вставьте и подденьте пластиковый инструмент для вскрытия, чтобы освободить последнюю защёлку, фиксирующую внутреннюю заднюю рамку к внутренней сборке.

Поднимите и снимите внутреннюю заднюю рамку с Nexus S.

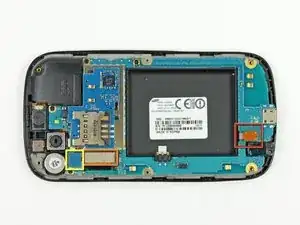

Отключите следующие кабели от соответствующих разъёмов на материнской плате:

Кабель разъёма для наушников

Разъём кабеля дигитайзера

Разъём платы камеры/SIM

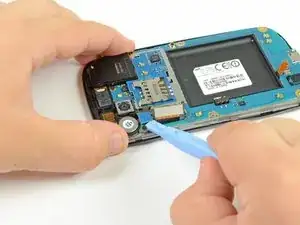

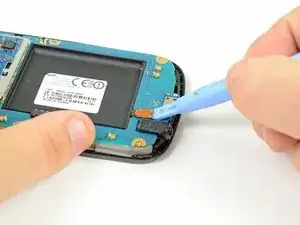

Вставьте плоский край пластмассового инструмента под разъём разъёма для наушников и подденьте вверх.

Убедитесь, что вы поддеваете сам разъём, а не гнездо. Поддевание гнезда может привести к серьёзному повреждению.

Повторите эту процедуру для разъёмов дигитайзера и задней платы камеры/SIM.

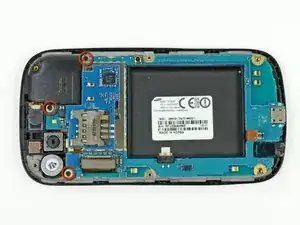

Удалите три винта с крестообразным шлицем, фиксирующих материнскую плату к передней сборке дисплея.

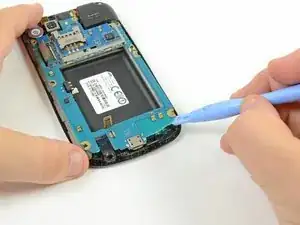

Зажмите пластиковый инструмент для вскрытия возле нижнего правого угла материнской платы и подденьте вверх, чтобы вывести её из посадочного места.

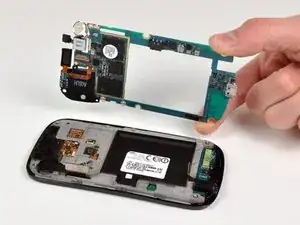

Поднимите и снимите материнскую плату.

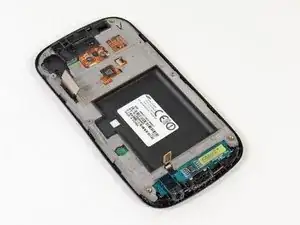

Остаётся передняя сборка панели.
