Замена задней камеры Nexus S

Снимите заднюю панель с Nexus S.

Используя край пластикового инструмента для вскрытия, приподнимите батарею с конца, ближайшего к разъёму для наушников.

Извлеките батарею из Nexus S.

Используйте большой палец, чтобы сдвинуть SIM-карту вниз из слота для SIM-карты.

Извлеките SIM-карту.

Удалите шесть винтов с крестообразным шлицем, фиксирующих внутреннюю заднюю рамку к внутреннему корпусу.

Вставьте плоский край пластикового инструмента для вскрытия между внутренней задней рамкой и верхним левым углом Nexus S.

Подденьте инструментом вверх, чтобы отщёлкнуть верхний правый угол от защёлок, фиксирующих его к внутренней сборке.

Вставьте пластиковый инструмент для вскрытия справа от кнопки питания.

Сдвигайте инструмент вниз по периметру Nexus S, чтобы освободить защёлки на правой стороне.

Точно так же, как описано ранее, освободите нижние защёлки, расположенные в нижней части Nexus S.

Вставьте и подденьте пластиковый инструмент для вскрытия, чтобы освободить последнюю защёлку, фиксирующую внутреннюю заднюю рамку к внутренней сборке.

Поднимите и снимите внутреннюю заднюю рамку с Nexus S.

Используйте плоский край пластикового инструмента для вскрытия, чтобы поддеть разъём платы SIM и отсоединить его от гнезда на материнской плате.

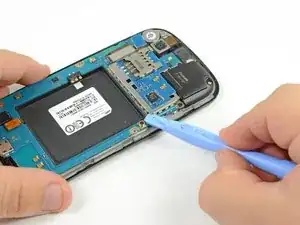

Подденьте край пластикового инструмента между платой SIM и материнской платой.

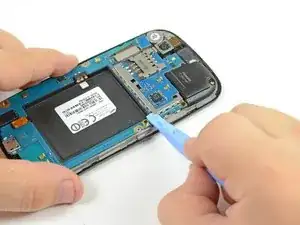

Отожмите защёлки, расположенные у правого нижнего края платы SIM, от материнской платы.

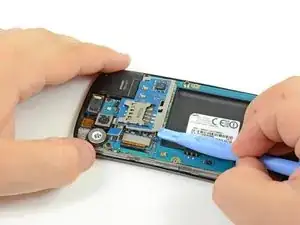

Повторите операцию по всему нижнему периметру платы SIM, пока все защёлки не будут освобождены.

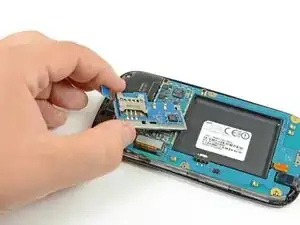

Поднимите и выньте плату SIM из Nexus S.

Вставьте плоский край пластикового инструмента под разъём наушников и подденьте вверх.

Повторите ту же процедуру, что и в предыдущем шаге, чтобы отсоединить разъём дигитайзера.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть разъём динамика (выделен красным) и отсоединить его от гнезда на материнской плате.

Удалите три винта с крестообразным шлицем, фиксирующие материнскую плату к внутренней сборке.

Поднимите и снимите материнскую плату с Nexus S, следя за тем, чтобы кабели не застряли.

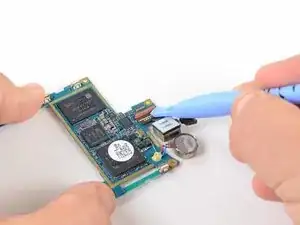

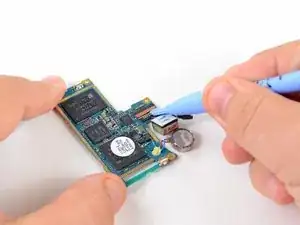

Используйте край пластикового инструмента для вскрытия, чтобы отогнуть защёлку ZIF разъёма задней камеры.

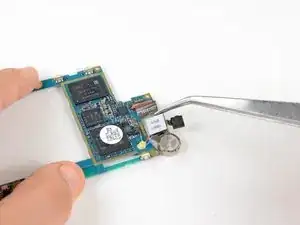

Используйте пинцет, чтобы поднять и вынуть заднюю камеру с материнской платы.
