Замена разъема для зарядки Pine64 PinePhone
Если разъем USB-C вашего Pine64 PinePhone перестал функционировать, вы можете заменить его, следуя этому руководству. Разъемы для зарядки могут повреждаться в результате повседневного использования или при попадании внутрь устройства посторонних предметов, но их легко восстановить, следуя этому руководству.
Перед началом проверьте внутреннюю часть разъема и удалите все мусор. Если телефон все еще не заряжается или заряжается только под определенными углами, продолжайте.
Шаг 1
Уложите устройство экраном вниз на поверхность, не повреждающую его.
Убедитесь, что устройство выключено перед снятием крышки, так как извлечение батареи или внесение изменений в внутренние компоненты может повредить телефон физически или аппаратно.
Шаг 2

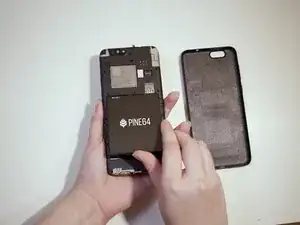

Используя ноготь, вскройте заднюю крышку с нижнего левого угла.
Упор для удобного снятия крышки находится в нижнем левом углу PinePhone, лицом к пользователю.
Шаг 3

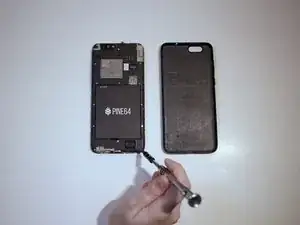

Используя отвертку Philips #000, отверните все винты по периметру PinePhone.

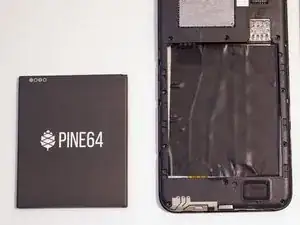

Извлеките батарею.
Шаг 4

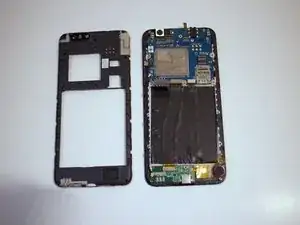

Удалите внутреннюю рамку из телефона.
Шаг 5

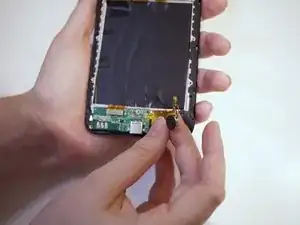

Аккуратно поднимите вибромотор, который подключен к плате двумя проводами.
Шаг 6
Оборудуя равномерное давление, поднимите плату.
Только клей удерживает плату на раме телефона, поэтому сопротивление должно быть минимальным.
С помощью новой клейкой полоски соедините заменяемую плату с рамой. Убедитесь, что вибромотор закреплен на том же месте, что и оригинал.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
