Замена модуля дисплея Sony Ericsson Xperia X10

Положите телефон задней стороной вверх. Снимите заднюю крышку и аккумулятор.

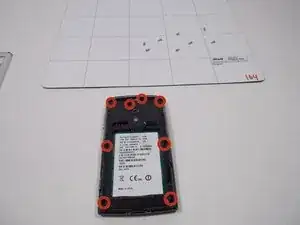

Удалите винты 5 мм с задней части телефона, на изображении указано их расположение. Всего должно быть 8 винтов. Используйте биту T-6.

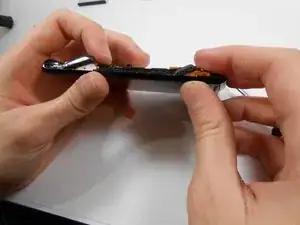

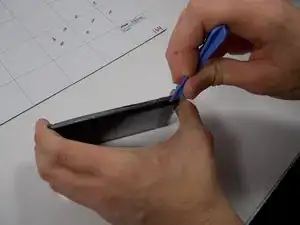

Используйте инструмент для открытия корпуса, чтобы отщёлкнуть защёлки, скрепляющие корпус. Проще начинать с нижней правой стороны телефона, как показано на изображении. Вставьте инструмент и проведите им вдоль боковой стороны телефона, выполняя поддевательное движение, чтобы разъединить части.

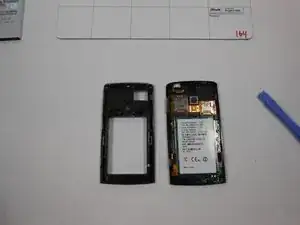

Корпус должен разделиться на две части. Возьмите сторону, указанную на левой части изображения, и отложите её в сторону.

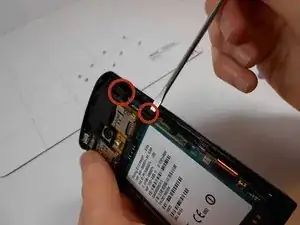

Вставьте отвёртку с плоским лезвием под два фиксирующих защёлки и подденьте вверх. Модуль должен отойти, оставаясь прикреплённым только ленточным кабелем к остальной части телефона.

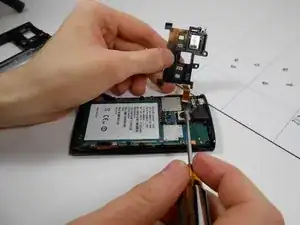

Поверните модуль влево и отсоедините ленточный кабель от остальной части телефона с помощью отвёртки с плоским лезвием. Осторожно подденьте отвёрткой под кабель и приподнимите его.

Если клавиша регулировки громкости и кнопка камеры ещё не отвалились, снимите их и отложите в сторону. Снимите чёрную пластиковую деталь в самом верхе телефона, используя пальцы или отвёртку. Это разъём для наушников.

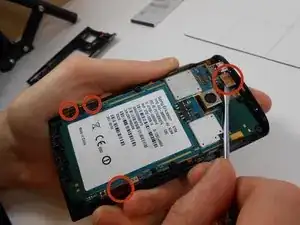

С помощью отвёртки с плоским лезвием отсоедините ленточные кабели, подключенные к телефону. Слева должно быть два, справа один и один сверху.

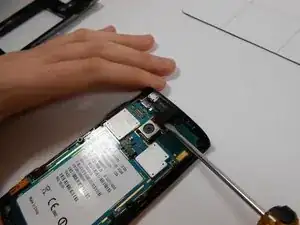

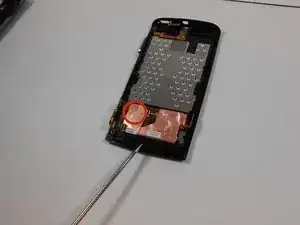

Осторожно вставьте отвёртку с плоским лезвием под плату и подденьте её, чтобы извлечь из корпуса телефона. Должен быть паз, куда поместится отвёртка, как показано на изображении.

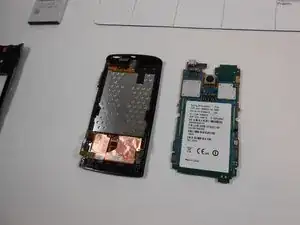

Плата должна быть извлечена из телефона. Отложите её в сторону.

С помощью отвёртки с плоским лезвием отсоедините клей, удерживающий левый ленточный кабель к телефону. После удаления клея кабель должен откинуться назад, оставаясь ещё подключённым к телефону. Поднимите чёрную пластиковую деталь, на которую указывает изображение.

С помощью отвёртки с плоским лезвием приподнимите плату. Придётся поддевать слева и справа. Ничто не удерживает кнопку питания в верхней части телефона — снимите её.

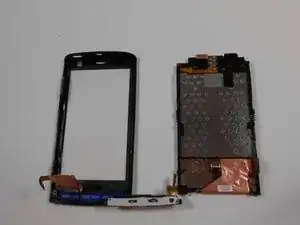

Деталь на правой стороне фотографии — ЖК-экран. Судя по всему, динамики и другие компоненты непосредственно прикреплены к ЖК-экрану и должны заменяться как единый модуль.
