Замена логической платы Sony Ericsson Xperia X10
Используйте данное руководство для замены неисправной логической платы.
Пожалуйста, подпишитесь на мой канал ツ
Шаг 1

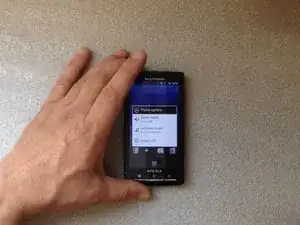

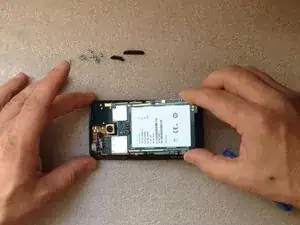

Выключите телефон.

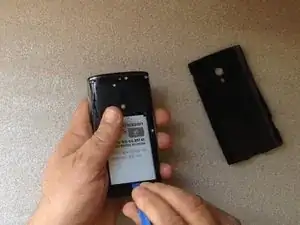

Извлеките аккумулятор.

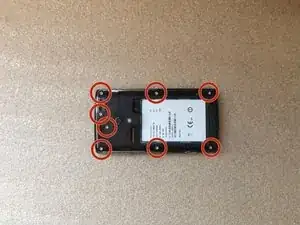

Открутите 8 винтов Torx T6.
Шаг 2

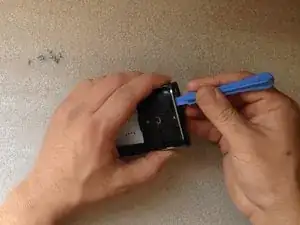

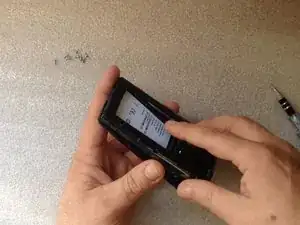

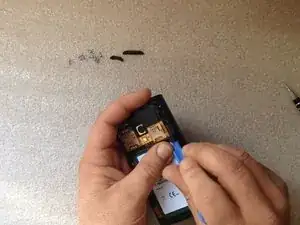

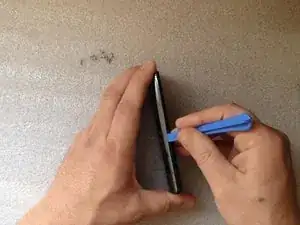

Используйте пластиковую отвёртку или другой пластиковый инструмент, чтобы отсоединить заднюю панель / рамку и снять её.
Совет: попробуйте поддеть панель сверху и продвинуться в сторону. Фиксация может быть очень плотной, особенно при первом выполнении процедуры. Кнопки регулировки громкости и кнопка камеры не связаны с панелью, поэтому обходите их.
Шаг 3
Снимите кнопки увеличения/уменьшения громкости и кнопку камеры.

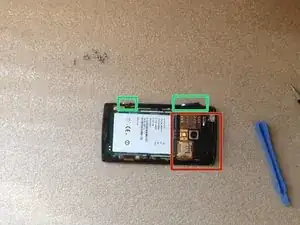

Отсоедините модуль чтения карт SIM и SD и отключите гибкий кабель.
Шаг 4

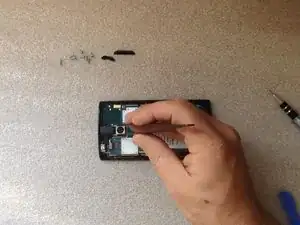

Снимите разъём аудиоразъёма.

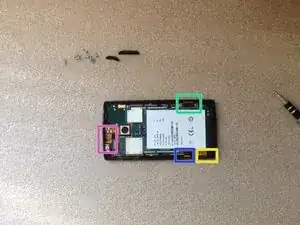

Отключите 4 гибких кабеля:
ЖК-дисплей
Кнопки меню
Сенсорный экран
Наушник, регулировка громкости и кнопка включения

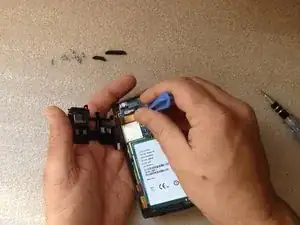

Аккуратно извлеките материнскую плату.
Пожалуйста, подпишитесь на мой канал ツ
Завершение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
